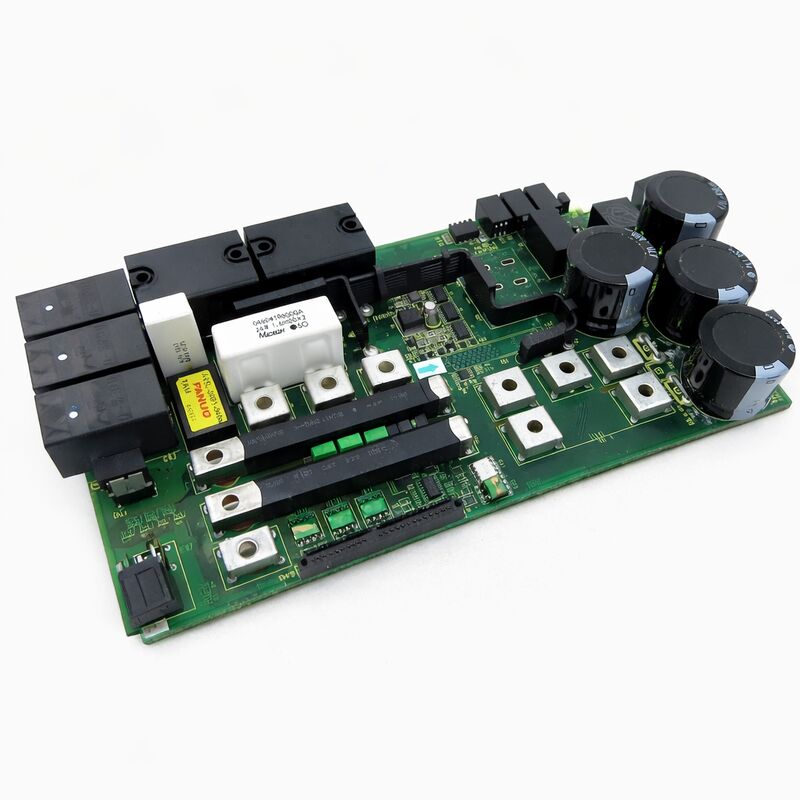

1 پی سی فانوک نو IO Board A16B-3200-0513 A16B32000513 A16B-32OO-O513

FANUC A16B-3200-0513

شماره بخش:A16B-3200-0513

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:PCB برق / صفحه تامین برق

مجموعه تخته:A16B-3200

کاربرد:کنترل کننده CNC FANUC و سیستم های اتوماسیون صنعتی

مرور کلی

The A16B-3200-0513 is a power printed circuit board from FANUC's A16B-3200 series — the family of controller boards that underpins FANUC's CNC and industrial automation platforms across multiple generations of machine tools، ربات ها و سیستم های تولید.

تخته های برق در این سری مسئول تولید و توزیع ولتاژ DC تنظیم شده هستند که هر تخته دیگر در کنترل کننده به آن وابسته است.

هنگامی که هیئت مدیره برق به درستی کار می کند، نامرئی است ✓ سیستم بدون هیچ مشکلی شروع می شود، کار می کند و متوقف می شود. هنگامی که شکست می خورد، عواقب فوری است.

بدون صفحه برق يعني بدون کنترل کار نميکنه، نقطه.

سری A16B-3200 FANUC طیف گسترده ای از انواع برد های کاربردی را پوشش می دهد: برد های اصلی CPU ، برد های I / O ، کارت های رابط سرو و برد های منبع برق.

تخته منبع برق در یک موقعیت مخصوص در قفسه کنترل کننده قرار دارد و منبع ورودی را به ریل های ولتاژ دقیق تبدیل می کند که به منطق کنترل کننده، حافظه، نمایش،و مدارهای ارتباطی.

تحمل ها تنگه. FANUC's industrial-grade controller design specifies voltage rails that are regulated closely enough to ensure stable operation across the full range of ambient temperatures and load conditions the controller encounters.

A16B-3200-0513 به سیستم عامل کنترل خاص خود در خانواده A16B-3200 خدمت می کند.

این زیرساخت های برق را فراهم می کند که تمام دیگرها در آن کنترل کننده به آن وابسته هستند، و این یکی از اساسی ترین اجزای سیستم است.

مشخصات کلیدی

توزیع قدرت در معماری کنترل کننده CNC FANUC

کنترل کننده CNC FANUC یک مجموعه نصب شده از تخته های عملکردی متمایز است. هر تخته یک نقش خاص را انجام می دهد: CPU اصلی نرم افزار عامل را اجرا می کند؛صفحه PMC منطق نردبان ماشین را اجرا می کند؛ کارت های رابط سرو با تقویت کننده های درایو ارتباط برقرار می کنند؛ ماژول های حافظه داده های پارامتر و برنامه را ذخیره می کنند.

تمام این تخته ها برای کار کردن نیاز به برق ثابت و تنظیم شده دارند.

در معماری کنترل کننده A16B-3200 ، هیئت مدیره قدرت منبع ورودی را دریافت می کند معمولاً از کابینت اصلی قدرت ماشین و آن را از طریق تنظیم کننده های سوئیچ شرایط می دهد ،کنترل کننده های خطی، و مراحل فیلتر در ریل های ولتاژ چندگانه که صفحه پشتی کنترل کننده توزیع می کند.

هر ریل ولتاژ و ظرفیت فعلی مشخص شده ای دارد که با بارهایی که در آن کار می کند مطابقت دارد.

هیئت مدیره برق همچنین شامل مدار محافظ است: حفاظت از ولتاژ بیش از حد که قبل از ولتاژ بیش از حد می تواند به هیئت مدیره پایین آسیب برساند، ریل را قطع می کند.حفاظت از جریان بیش از حد که از اتصال کوتاه در یک ریل جلوگیری می کند تا به موارد دیگر متصل شود، و مدارهای نرم شروع که ولتاژ های تغذیه را در یک دنباله کنترل شده در زمان روشن شدن افزایش می دهد.

شاخص های LED در صفحه جلو صفحه قدرت قابل مشاهده از طریق پانل جلو کنترل کننده یا مستقیماً در صفحه فراهم می کند تشخیص سطح اول.

یک ریل تغذیه که از تحمل خارج شده است، LED مربوطه را روشن می کند.این بازخورد بصری سریع اغلب نقطه شروع برای تشخیص اینکه آیا یک مشکل کنترل کننده در هیئت مدیره قدرت یا جای دیگری سرچشمه می گیرد.

نقص های هیئت مدیره برق و علائم آن

خرابی های هیئت مدیره برق الگوهای قابل تشخیصی را ایجاد می کنند که آنها را از سایر خرابی های هیئت مدیره کنترل کننده متمایز می کند.

کامل ترین حالت خرابی در حالی که صفحه برق هیچ چیزی را ارائه نمی دهد ، منجر به کنترل کننده تاریک می شود: هیچ صفحه نمایش ، هیچ فعالیت LED ، هیچ فن کار نمی کند. ماشین کاملا بی اثر است.

شکست های جزئی شایع تر و تشخیصی تر هستند.

یک ریل که پایین کشیده شده است یا شکست خورده است باعث می شود که تخته هایی که توسط آن ریل کار می کنند خراب شوند در حالی که تخته هایی که در سایر ریل ها کار می کنند به طور معمول کار می کنند.

کنترل کننده ممکن است تا حدودی راه اندازی شود و برخی از فعالیت ها را در صفحه نمایش نشان دهد، سپس با یک آژیر در نقطه ای از توالی راه اندازی خود متوقف شود که برای اولین بار به ریل شکست می خورد.

ردیابی آلارم به مرحله ی راه اندازی و سپس به ریل که مرحله ی آن بستگی دارد یک روش قابل اعتماد برای تایید صفحه ی برق به عنوان منبع خطای است.

تخریب مرتبط با سن، مکانیسم اصلی شکست برای تخته های قدرت در کنترل کننده های طولانی مدت است.خازن های الکترولیتی در مرحله های تنظیم کننده سوئیچ و فیلتر خروجی ظرفیتی را از دست می دهند و ESR را در طول سال ها در دمای بالا افزایش می دهند.

ریل تغذیه آسیب دیده ایجاد موج می کند که در نهایت از تحمل ورودی تخته های پایین جریان فراتر می رود. قبل از شکست کامل، علائم متناوب استفساد پارامتریا رفتار نامنظم که وابسته به درجه حرارت است و با گرم شدن کنترل کننده در حال کار بدتر می شود.

در دسترس بودن قطعات قدیمی

تخته های سری A16B-3200 FANUC از نسل های کنترل کننده قبلی دیگر در تولید نیستند.

زنجیره تامین پس از فروش برای این صفحه ها، واحدهای مازاد از ماشین های خارج از کار، صفحه های بازسازی شده حرفه ای با خازن های بازسازی شده و آزمایش عملکردی را آزمایش کرد.خدمات تعمیر و تعمیر برای نقص های خاص در سطح قطعات.

در هنگام تهیه یک قطعه جایگزین A16B-3200-0513، شماره قطعه دقیق را از برچسب خود هیئت تأیید کنید.

تخته های برق در سری A16B-3200 که با عدد پسوند متفاوت هستند ممکن است مشخصات مختلف ولتاژ ریل، تنظیمات کانکتور یا قدرت را داشته باشند.شباهت فیزیکی نشانگر قابل اعتماد سازگاری نیست.

سوالات عمومی

Q1: کنترل کننده FANUC روشن می شود اما پس از چند دقیقه کار خاموش می شود. قبل از خاموش شدن هیچ کد هشدار نشان داده نمی شود. آیا A16B-3200-0513 مسئول است؟

خاموش شدن حرارتی پس از یک دوره گرم شدن یک علامت کلاسیک از پیری خازن های الکترولیتی در مرحله تنظیم کننده سوئیچ بورد قدرت است.

با افزایش سن خازن ها، ESR آنها با دمای بالا افزایش می یابد.

هنگامی که تخته گرم می شود، افزایش ESR باعث می شود که موج تغذیه از آستانه ای که باعث محافظت از ولتاژ بالا یا پایین می شود، خارج شود و سیستم را خاموش کند.

این علامت که بعد از یک دوره کار عادی ظاهر می شود به شدت باعث می شود که صفحه برق به عنوان منبع خطای باشد.

Q2: پس از یک رویداد افزایش قدرت، کنترل کننده به هیچ وجه روشن نمی شود. منبع ورودی طبیعی تایید شده است. آیا هیئت مدیره قدرت آسیب دیده است؟

حادثه هاي تشعشعات برق اغلب به تخته هاي برق آسيب مي رسانند.

ولتاژ افزایشی قبل از اینکه محافظت از صفحه بتواند پاسخ دهد، به پایانه های ورودی صفحه برق می رسد.

آسیب پذیرترین اجزای دیود های تنظیم کننده ورودی، خازن های فیلتر ورودی و ترانزیستورهای سوئیچینگ اصلی هستند.

همه ي اين ها روي تخته برق قرار دارند، اگه منبع برق وارد شده به حالت طبيعي ثابت بشه و کنترل کننده هيچ نشانه اي از زندگي نشون نده، تخته برق اولين مظنون استقبل از سفارش جایگزینی، تمام فیوز های قابل دسترسی را روی صفحه بررسی کنید.

Q3: یک محور در CNC آلارم های سرو را نشان می دهد در حالی که محورهای دیگر عادی هستند. تمام شاخص های LED قدرت در A16B-3200-0513 سبز هستند. آیا هنوز هم ممکن است خطای صفحه قدرت باشد؟

یک آژیر واحد سرو آلارم با تمام ریل های قدرت نشان می دهد طبیعی بعید است که از هیئت مدیره قدرت است.

هیئت مدیره برق به طور همزمان ریل ها را به همه هیئت مدیره می رساند. یک ریل شکست خورده بر روی چندین هیئت مدیره تاثیر می گذارد، نه فقط یک محور.

آلارم های تک محوری به تقویت کننده سرو برای آن محور، موتور، کابل بازخورد یا مدارهای رابط سرو خاص برای آن محور اشاره می کنند.هیئت مدیره برق می تواند به عنوان یک علت احتمالی در این مورد کنار گذاشته شود.

سوال 4: چگونه باید یک A16B-3200-0513 ذخیره شود تا عملکرد خود را حفظ کند؟

در بسته بندی ضد استاتیک اصلی نگهداری کنید. دمای اتاق ثابت و رطوبت نسبی پایین را حفظ کنید.

از چرخه ی دمایی اجتناب کنید، که باعث می شود مفاصل جوش بر روی اجزای نصب شده بر روی صفحه ی چوبی استرس داشته باشند.

اگه تخته چند ساله که توي انبار بوده باشهبررسی خازن های الکترولیتی برای نشانه های قابل مشاهده تخریب بالا تورم یا نشت الکترولیت قبل از نصب در یک ماشین تولید.

برای ذخیره سازی طولانی مدت، اصلاح دوره ای خازن های الکترولیتی عمر خدمت آنها را افزایش می دهد.

س5: یک A16B-3200-0513 بازسازی شده در دسترس است. چه باید یک بازسازی معتبر برای یک هیئت مدیره قدرت از این نوع را شامل شود؟

بازسازی مناسب صفحه برق شامل جایگزینی تمام خازن های الکترولیتی با اجزای جدید است که با مشخصات اصلی مطابقت دارد (یا با خازن های نام تجاری با مشخصات معادل یا بهتر),بازرسی و تعویض هر گونه دستگاه محافظت از شکست، آزمایش عملکردی تحت بار با تمام ریل های خروجی اندازه گیری شده در جریان نامی،و تأیید اینکه تخته مطابق با مشخصات دقت ولتاژ و موج است.

پاکسازی زیبایی و بررسی هرگونه آسیب فیزیکی، بازسازی کامل را تکمیل می کند.
