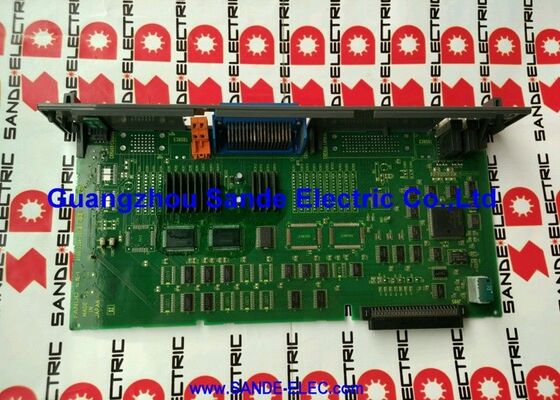

1 پی سی Fanuc جدید A16B-3200-0450 صفحه اصلی CPU A16B32000450 A16B-32OO-O45O

FANUC A16B-3200-0450 | برد اصلی پردازنده — کنترلر CNC و ربات، بک‌پلین F-BUS، مبدا ژاپن

شماره قطعه: A16B-3200-0450

سازنده: FANUC Corporation (ژاپن)

نوع محصول: برد مدار چاپی اصلی پردازنده

سری برد: A16B-3200

کاربرد: کنترلرهای CNC و ربات FANUC (شامل LR-Mate)

عملکرد: برد پردازنده مرکزی — ادغام ماژول CPU، کارت محور، ماژول FROM/SRAM

رابط: بک‌پلین F-BUS

نکته واریانت: بدون مبدل DC

مرور کلی

A16B-3200-0450 برد مدار چاپی اصلی پردازنده برای پلتفرم‌های کنترلر CNC و ربات FANUC است. در سری A16B-3200 — خانواده بردهای پردازنده اصلی FANUC که نسل‌های مختلف کنترلر CNC و ربات را پوشش می‌دهد — این برد به عنوان واحد پردازش مرکزی عمل می‌کند که تمام عملیات کنترلر را هماهنگ می‌کند. اجرای برنامه، منطق PMC، مدیریت حافظه، ارتباطات سروو و اسپیندل، و رابط اپراتور همگی از طریق برد اصلی پردازنده عبور می‌کنند.

در کاربردهای کنترلر ربات، A16B-3200-0450 به طور خاص با سری FANUC LR-Mate — ربات‌های رومیزی فشرده که به طور گسترده برای مونتاژ، جابجایی مواد و نگهداری دقیق ماشین در محیط‌های تولیدی استفاده می‌شوند — مرتبط است.

این برد ماژول CPU، کارت کنترل محور و ماژول حافظه FROM/SRAM را در یک مجموعه یکپارچه ادغام می‌کند و هسته پردازش کامل را برای کنترلر فراهم می‌کند.

رابط بک‌پلین F-BUS این برد اصلی را به بردهای دیگر در رک کنترلر متصل می‌کند.

بردهای گزینه برق، بردهای I/O، کارت‌های محور اضافی و بردهای ارتباطی به بک‌پلین متصل می‌شوند و از طریق F-BUS با پردازنده اصلی ارتباط برقرار می‌کنند.

بک‌پلین سیگنال‌های برق، آدرس و داده را در تمام بردهای نصب شده توزیع می‌کند.

مشخصات کلیدی

برد اصلی پردازنده — پردازنده مرکزی کنترلر

در معماری کنترلر CNC و ربات FANUC، برد اصلی پردازنده بالاترین سطح جزء پردازش است. این بردی است که سیستم عامل CNC، منطق نردبانی PMC (کنترلر ماشین قابل برنامه‌ریزی) و تمام عملکردهای سطح بالاتر را که کنترلر را مفید می‌سازد اجرا می‌کند: تفسیر برنامه، درون‌یابی، مدیریت نمایشگر اپراتور، ارتباط با سیستم‌های خارجی.

برد اصلی پردازنده در اکثر پیکربندی‌ها مستقیماً با درایوهای سروو یا سیم‌کشی میدانی ماشین ارتباط برقرار نمی‌کند.

این در سطح پردازش سیگنال و منطق عمل می‌کند. دستورات سروو از برد CPU از طریق مدارهای کنترل محور به تقویت‌کننده‌های سروو می‌روند — در مورد A16B-3200-0450، کارت محور در مجموعه برد ادغام شده است.

I/O میدانی — ورودی‌ها و خروجی‌های ماشین — از طریق بردهای I/O اختصاصی در رک کنترلر عبور می‌کند.

این جداسازی معماری به این معنی است که خرابی‌های برد اصلی پردازنده، آلارم‌های سیستمی سطح بالا را به جای آلارم‌های خاص سخت‌افزار درایو یا I/O تولید می‌کنند.

یک برد اصلی پردازنده معیوب معمولاً مانع از راه‌اندازی کامل کنترلر می‌شود، یا باعث توقف توالی راه‌اندازی با آلارم خطای CPU یا خطای سیستم می‌شود.

ماژول‌های یکپارچه — FROM/SRAM و کارت محور

ادغام ماژول FROM/SRAM و کارت محور در مجموعه برد اصلی A16B-3200-0450 یک ویژگی معماری است که با چندین نسل کنترلر FANUC طراحی شده برای کاربردهای فشرده یا جاسازی شده مشترک است.

FROM (Flash ROM) نرم‌افزار سیستم عامل کنترلر CNC یا ربات را ذخیره می‌کند — نرم‌افزار سیستمی که کنترلر در هنگام روشن شدن بارگیری می‌کند.

SRAM پارامترها، داده‌های برنامه و سایر داده‌هایی را ذخیره می‌کند که باید هنگام قطع برق حفظ شوند اما در حین عملیات قابل نوشتن باشند.

این SRAM با باتری پشتیبانی می‌شود؛ باتری داده‌ها را در هنگام خاموش بودن حفظ می‌کند. کارت محور رابط سروو را برای محورهای کنترل شده کنترلر فراهم می‌کند.

در زمینه ربات LR-Mate، این مجموعه یکپارچه به کنترلر فشرده قابلیت پردازش کامل خود را در حداقل فضای فیزیکی می‌دهد — مناسب برای هدف طراحی LR-Mate به عنوان یک ربات کوچک و با فضای کارآمد برای محیط‌های تولیدی متراکم.

زمینه کنترلر ربات LR-Mate

ربات‌های LR-Mate FANUC در میان پرکاربردترین ربات‌های صنعتی فشرده در جهان هستند.

سری LR-Mate به طور گسترده برای نگهداری ماشین، مونتاژ، بازرسی و جابجایی مواد در صنایع خودروسازی، الکترونیک، فرآوری مواد غذایی و تولید دقیق استفاده می‌شود.

کنترلری که این ربات‌ها را هدایت می‌کند به برد اصلی پردازنده برای اجرای برنامه‌های حرکتی ربات، پردازش ورودی‌های سنسور و مدیریت شش محور سروو ربات متکی است.

هنگامی که A16B-3200-0450 در یک کنترلر LR-Mate خراب می‌شود، ربات متوقف می‌شود.

تأثیر بر تولید کاملاً به کاری که ربات انجام می‌داد بستگی دارد — برای یک برنامه نگهداری ماشین که یک ماشین ابزار CNC را تغذیه می‌کند، ماشین CNC نیز به دلیل عدم بارگیری و تخلیه قطعه متوقف می‌شود.

تعویض سریع برد اصلی پردازنده مستقیماً با به حداقل رساندن تأثیر تولید خرابی مرتبط است.

سوالات متداول

س1: کنترلر FANUC هنگام روشن شدن آلارمی را نشان می‌دهد که نشان‌دهنده خطای CPU یا خرابی اولیه سیستم است. کنترلر نمی‌تواند توالی راه‌اندازی خود را تکمیل کند. آیا این برد اصلی پردازنده است؟

یک آلارم خطای CPU یا خرابی اولیه سیستم هنگام راه‌اندازی با خرابی برد اصلی پردازنده سازگار است، اما می‌تواند ناشی از خرابی ماژول حافظه (FROM یا SRAM)، منبع تغذیه‌ای که ولتاژهای نادرست به برد می‌رساند، یا مشکل کانکتور بک‌پلین نیز باشد.

قبل از نتیجه‌گیری مبنی بر خرابی برد اصلی پردازنده، ولتاژهای منبع تغذیه به برد را تأیید کنید و تمام کانکتورهای بک‌پلین را بررسی کنید.

اگر برق و اتصالات تأیید شده باشند، برد اصلی پردازنده یا ماژول‌های حافظه یکپارچه آن محل خرابی هستند.

س2: داده‌های SRAM کنترلر در هنگام قطع برق از بین رفت. پس از بازیابی برق، تمام پارامترها باید دوباره بارگیری شوند. آیا A16B-3200-0450 مقصر است؟

از دست دادن داده در هنگام قطع برق یک مسئله خرابی باتری است، نه خرابی برد اصلی پردازنده.

باتری SRAM که از داده‌های پارامتر A16B-3200-0450 محافظت می‌کند، تخلیه شده است. باتری را تعویض کنید، تمام پارامترها را از پشتیبان بارگیری مجدد کنید و عملیات عادی را بازیابی کنید.

خود برد مقصر نیست. یک برنامه منظم تعویض باتری را بر اساس عمر مفید باتری برای جلوگیری از تکرار ایجاد کنید.

س3: یک A16B-3200-0450 جایگزین تهیه شد. پس از نصب، کنترلر روشن می‌شود اما ربات به درستی حرکت نمی‌کند — برخی محورها موقعیت‌های نادرستی دارند. چه اتفاقی می‌افتد؟

موقعیت‌های نادرست محور پس از تعویض برد تقریباً به طور قطع یک مسئله پارامتری است. برد جایگزین FROM و SRAM در وضعیت پیش‌فرض کارخانه شروع می‌شوند.

تمام پارامترهای خاص ربات — داده‌های کالیبراسیون محور، پیکربندی مدل ربات، تنظیمات بار و پارامترهای سیستم — باید قبل از اینکه ربات بتواند به درستی کار کند بارگیری شوند. تمام پارامترها را از پشتیبان بازیابی کنید.

اگر پشتیبان کامل در دسترس نبود، ربات برای تعیین موقعیت‌های خانگی صحیح محور نیاز به کالیبراسیون مجدد خواهد داشت.

س4: کنترلر ربات LR-Mate 12 سال قدمت دارد. برد اصلی پردازنده خطاهای ارتباطی متناوب بین برد اصلی و تقویت‌کننده‌های سروو را نشان می‌دهد. چه چیزی باید بررسی شود؟

خطاهای ارتباطی سروو متناوب در یک برد اصلی پردازنده قدیمی به تخریب خازن‌های الکترولیتی در بخش منبع تغذیه برد یا مدارهای شرطی‌سازی سیگنال اشاره دارد. زمان‌بندی ارتباطات زمانی که ولتاژهای تغذیه دارای ریپل بیش از حد هستند، حاشیه‌ای می‌شود.

کانکتورهای بک‌پلین را بررسی کنید — اکسیداسیون روی این کانکتورها نیز می‌تواند باعث خطاهای ارتباطی متناوب شود. اگر تمیز کردن کانکتور مشکل را حل نکرد، بازسازی برد (تعویض خازن) یا تعویض برد مناسب است.

س5: آیا A16B-3200-0450 را می‌توان در هر کنترلر CNC FANUC از سری A16B-3200 استفاده کرد، یا به مدل‌های خاصی محدود می‌شود؟

سری A16B-3200 شامل بردهای اصلی پردازنده برای نسل‌های مختلف کنترلر FANUC است که هر کدام برای معماری پردازنده، پیکربندی حافظه و پروتکل بک‌پلین خاص خود بهینه شده‌اند.

A16B-3200-0450 به مدل‌های کنترلر که برای آن طراحی شده است — عمدتاً کنترلر ربات LR-Mate و برنامه‌های CNC سازگار — خدمت می‌کند.

این نمی‌تواند جایگزین بردهای اصلی پردازنده با شماره قطعات متفاوت در سری شود، حتی اگر کانکتور فیزیکی سازگار به نظر برسد.
