| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A16B-3200-0429 |
شماره بخش:A16B-3200-0429
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:PCB اصلی پردازنده مستقل
مجموعه تخته:A16B-3200
توضیحات:i-B کنترل مستقل CPU اصلی PCB PCB CPU اصلی (# 18i/180i مدل B)

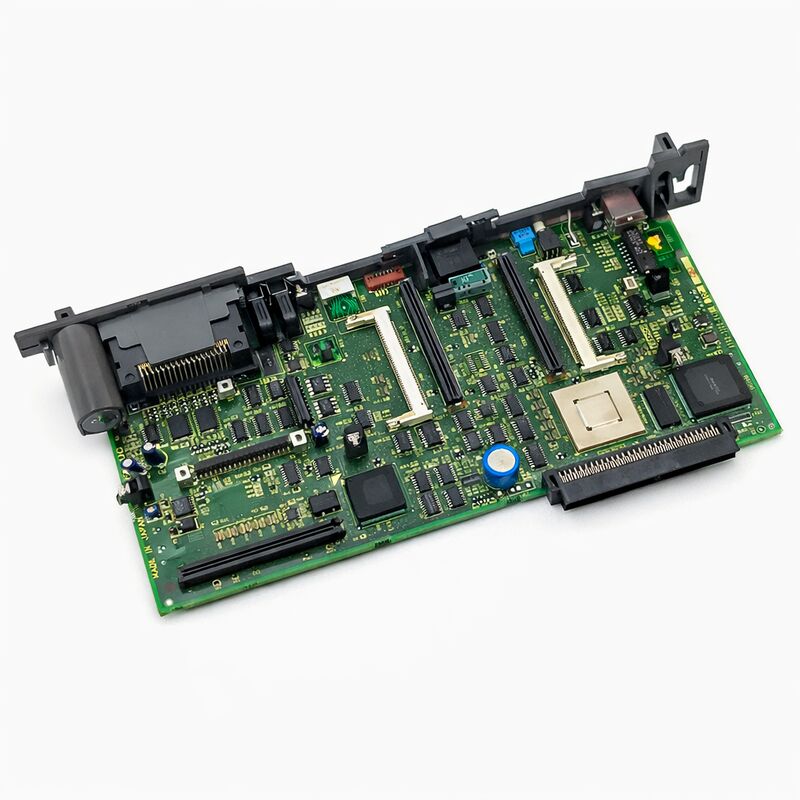

A16B-3200-0429 PCB اصلی CPU مستقل برای کنترل کننده های CNC سری 18i و 180i مدل B FANUC است.این تخته در مرکز کنترل کننده i-B است که پردازنده اصلی را حمل می کند، کنترل کننده FSSB (Fiber-optic Servo Serial Bus) برای ارتباطات servo drive، و پردازنده گرافیکی برای نمایشگر اپراتور، همه در یک برد با پلاگین FROM، SRAM،و ماژول های حافظه DRAM.
18i-B و 180i-B در میان گسترده ترین سیستم عامل های CNC با عملکرد بالا در نسل خود بودند.
18i-B به مراکز ماشینکاری و مراکز چرخش خدمت می کرد که نیاز به ظرفیت محوری بیشتر و پردازش سریعتر از 21i ارائه شده بود.در حالی که 180i-B همان معماری را به مراکز ماشینکاری فرمت بزرگ و برنامه های کاربردی چند اسپندل گسترش داد..
هر دو پلت فرم برای هر عملکرد کنترل به این صفحه اصلی CPU وابسته بودندو مدیریت رابط کاربری همه از اینجا سرچشمه می گیرند.
نام "استندالون" این برد را از نسخه نصب شده LCD از همان نسل متمایز می کند. در پیکربندی مستقل، کارت CPU در قفسه خود نصب می شود،جدا از واحد نمایش.
یک کابل صفحه مستقل را به مجموعه نمایش متصل می کند. این جدایی انعطاف پذیری نگهداری را فراهم می کند: صفحه CPU و واحد نمایش می توانند به طور مستقل نگهداری شوند،و همان نوع کارت پردازنده به دستگاه هایی با پیکربندی های مختلف نمایش داده می شود..
| پارامتر | ارزش |
|---|---|
| شماره بخش | A16B-3200-0429 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCB اصلی پردازنده مستقل |
| مجموعه تخته ها | A16B-3200 |
| سیستم های سازگار | سری 18i-B، 18i-MB/TB، 180i-B، 180i-MB/TB |
| معماری | مستقل (واحد جدا از نمایش) |
| رابط سرو | FSSB (Fiber-optic Servo Serial Bus) |
| ماژول های حافظه | FROM، SRAM، DRAM (نوع پلاگین) |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| دمای ذخیره سازی | -20 ️ 70°C |
| رطوبت | بدون فشرده سازی، 20~80% RH |
| وضعیت | تولید توسط سازنده متوقف شد |
| بعد از نصب | نیاز به بارگیری مجدد پارامتر و برنامه کامل |
سری 18i-B نسل دوم CNC سری i FANUC را نشان می دهد. نسل اصلی i-A معماری FSSB و نرم افزار عامل سری i را ایجاد کرد.
نسل B پلتفرم را بهبود بخشید پردازش CPU سریعتر، ظرفیت حافظه گسترش یافته، عملکردهای ماشینکاری با سرعت بالا و بهبود نانو-انترپولاسیون برای کار کنتور دقیق.
برای ماشین آلات ابزار که از 18i-B استفاده می کردند، پیشرفت ها نسبت به نسل A مشخص و قابل اندازه گیری بود.زمان چرخه بر روی قطعات پیچیده ای کوتاه شده است زیرا کنترل کننده می تواند بلوک های برنامه بیشتری را در ثانیه پردازش کند.
دقت شکل گیری بهبود یافت زیرا سرعت پردازش بالاتر خطای مداخله را در مسیرهای ابزار دایره ای و مارپیچی کاهش داد.
18i-B به کنترل کننده انتخاب شده برای مراکز ماشینکاری پیشرفته در خودرو، هوافضا،و بخش های قالب گیری که این تفاوت های عملکردی به طور مستقیم بر کیفیت قطعات و میزان تولید تاثیر می گذارد.
A16B-3200-0429 چیزی است که این عملکرد را ارائه می دهد تمام کار محاسباتی 18i-B الگوریتم های کنترل سرو، منطق PMC، مداخله در این صفحه اجرا می شود.وقتی که تخته به درستی کار می کند، هيچکدوم از اينها قابل مشاهده نيست
ماشين کار ميکنه، قطعات درست هستند و توليد ادامه داره.
A16B-3200-0429 شامل کنترل کننده FSSB است که ارتباطات سرو را بین CNC و ماژول های تقویت کننده سرو مدیریت می کند.FSSB (Fiber-optic Servo Serial Bus) دستورات موقعیت را انتقال می دهد و بازخورد رمزگذاری کننده را از طریق فیبر نوری دریافت می کند، روش ارتباطی ضد سر و صدا که جایگزین رابط های PWM آنالوگ نسل های قبلی FANUC CNC شد.
داشتن کنترل کننده FSSB یکپارچه شده در صفحه اصلی CPU به این معنی است که ارتباطات سرو و مداخله CNC به طور محکم در یک صفحه متصل می شوند.چرخه بروزرسانی سرو به طور مستقیم با چرخه پردازش CNC همگام می شود.
اين ادغام تنگ بخشی از آن چیزی است که به 18i-B ویژگی های عملکرد سرو را می دهد.
هنگامی که A16B-3200-0429 شکست می خورد، آلارم های ارتباطی FSSB اغلب در تمام محورها به طور همزمان ظاهر می شوند زیرا کنترل کننده FSSB برای تمام تقویت کننده های سرو متصل در این صفحه واحد قرار دارد.
این الگوی که در آن تمام محورها ارتباط FSSB را به جای یک محور در یک زمان از دست می دهند،یکی از شاخص هایی است که خطا در صفحه اصلی CPU است نه در یک تقویت کننده servo یا کابل فیبر.
تعویض A16B-3200-0429 نیاز به یک روند بازسازی کامل داده دارد. ماژول های حافظه صفحه جدید در حالت پیش فرض کارخانه شروع می شوند. نرم افزار عامل CNC در FROM درست است،اما هر پارامتر مخصوص دستگاه در SRAM خالی است.
پارامترهای که باید بازسازی شوند، تمام جنبه های پیکربندی ماشین را پوشش می دهند: محدودیت حرکت محور، تنظیمات افزایش سرو، پارامترهای اسپندل، تایمر PMC و مقادیر پیش تنظیم شده شمارنده،جداول جبران خطای ارتفاع، ثبت ابزار و برنامه کامل نردبان PMC.
بدون این داده ها، کنترل کننده یا از راه اندازی خود امتناع می کند یا به گونه ای کار می کند که با ماشین کنترل شده مطابقت ندارد.
بنابراین یک پشتیبان گیری کامل سیستم قبل از تعویض برد ضروری است. کنترل کننده های FANUC 18i-B از پشتیبان گیری جامع از طریق منوی بوت CNC و از طریق توابع I / O داده پشتیبانی می کنند.
برای ماشین هایی که نسخه پشتیبان فعلی ندارند، تلاش برای تعویض صفحه قبل از ایجاد یک خطر قابل توجهی است.یک فرآیند طولانی و مستعد خطا است که به طور معمول نیاز به پشتیبانی مهندسی FANUC دارد..
Q1: تمام محورهای سرو به طور همزمان آلارم های ارتباطی FSSB را نشان می دهند. کابل های فیبر و تقویت کننده های سرو بررسی شده اند و آسیب ندیده اند. آیا خطای A16B-3200-0429 است؟
هشدار FSSB همزمان در تمام محورها با کابل های خوب و تقویت کننده های تایید شده به شدت کنترل کننده FSSB در صفحه اصلی CPU را درگیر می کند.تمام کانال های محوری FSSB کنترل کننده FSSB را در A16B-3200-0429 به اشتراک می گذارند.
یک نقص در این مدارهای مشترک به طور همزمان بر همه کانال ها تاثیر می گذارد.
اگر آلارم ها ادامه داشته باشند، تعویض تخته کار مناسب است.
Q2: کنترل کننده 18i-B در تکمیل توالی راه اندازی خود شکست می خورد و یک آژیر سیستم را نمایش می دهد. کد آژیر یک خطای FROM را نشان می دهد. آیا صفحه اصلی CPU شکست خورده است؟
یک خطای خواندن FROM به ماژول FROM اشاره دارد کارت حافظه فلش پلاگین که نرم افزار عامل CNC را در خود دارد نه لزوماً خود صفحه اصلی CPU.
ماژول FROM یک قطعه جداگانه است که در یک سوکت در A16B-3200-0429 قرار می گیرد.
ابتدا، ماژول FROM را بردارید و دوباره قرار دهید. اگر خطا با ماژول به درستی نشسته باقی بماند، ماژول FROM ممکن است خود معیوب باشد.
تنها اگر یک ماژول FROM جدید این خطا را حل نکند، باید از صفحه اصلی CPU مشکوک شود.
سوال 3: سازنده ماشین نیاز به یک نسخه نرم افزاری خاص CNC دارد. A16B-3200-0429 بازسازی شده در دسترس است اما نسخه FROM آن ناشناخته است. چگونه باید این کار را انجام دهیم؟
نسخه FROM ویژگی های نرم افزار CNC، محدوده پارامترها و سازگاری PMC را تعیین می کند.شناسایی نسخه FROM در تخته با خواندن برچسب آن یا بررسی صفحه اطلاعات سیستم CNC در هنگام راه اندازی.
اگر نسخه FROM با نیاز دستگاه مطابقت نداشته باشد، یک ماژول FROM با نسخه صحیح باید تهیه و نصب شود.
سایر اجزای صفحه اصلی CPU مستقل از نسخه هستند؛ تنها محتوای FROM باید با نیاز نرم افزار دستگاه مطابقت داشته باشد.
Q4: پس از نصب یک A16B-3200-0429 جایگزین و بازگرداندن تمام پارامترها، برخی از پارامترهای محور servo در طول کار هشدار servo تولید می کنند. چه چیزی باید مورد بررسی قرار گیرد؟
آلارم سرو پس از بازگرداندن پارامتر با یک تخته جدید به طور معمول به این معنی است که برخی از مقادیر پارامتر سرو نادرست است.
شایع ترین علت این است که نسخه نرم افزار سرو در FROM صفحه جدید از نسخه اصلی متفاوت است و برخی از شماره ها یا محدوده های پارامتر بین نسخه ها تغییر کرده اند.
کد هشدار را بررسی کنید، پارامتر مخصوص سرو مرتبط با آن را شناسایی کنید و مقدار آن پارامتر را با مستندات سازنده ماشین یا نسخه پشتیبان صفحه اصلی بررسی کنید.
تنظیم پارامترهای تحت تاثیر به مقادیر مناسب برای نسخه نرم افزار سرو نصب شده معمولاً این مشکل را حل می کند.
سوال 5: دستگاه 18i-B 15 سال دارد و تولید A16B-3200-0429 متوقف شده است. آیا جایگزینی CNC (retrofit) یک گزینه بهتر از جایگزینی PCB است؟
اقتصاد بستگی به ارزش بازمانده تولید کننده ماشین و دامنه هر گونه اجزای قدیمی دیگر دارد.جایگزینی صفحه اصلی CPU هدفمند و مقرون به صرفه است اگر بقیه کنترل کننده ✓ تقویت کننده های سروواحد هاي I/O در حالت خوب هستند.
یک بازسازی کامل CNC کل کنترل کننده را با یک معادل مدرن جایگزین می کند، از بین بردن نگرانی در مورد در دسترس بودن تخته های قدیمی اما نیاز به سرمایه گذاری در راه اندازی، ورود مجدد پارامتر،و احتمالاً سخت افزار تقویت کننده سرو به روز شده.
برای یک ماشین 15 ساله که از نظر مکانیکی سالم است و دلیل خوبی برای ادامه تولید دارد، جایگزینی کارت معمولا اولین انتخاب بهتر است.
گزینه ارتقا زمانی که چندین قطعات کنترل کننده به طور همزمان پیر می شوند، منطقی تر است.
