شماره بخش:A16B-3200-0425
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:PCB اصلی CPU (متمایز / مستقل)
مجموعه تخته:A16B-3200
توضیحات:PCB F21i-B DPL جدا از پردازنده اصلی
سیستم های سازگار:کنترل کننده های CNC سری 21i-B FANUC
کاربرد:صفحه پردازش مرکزی برای CNC سری 21i-B

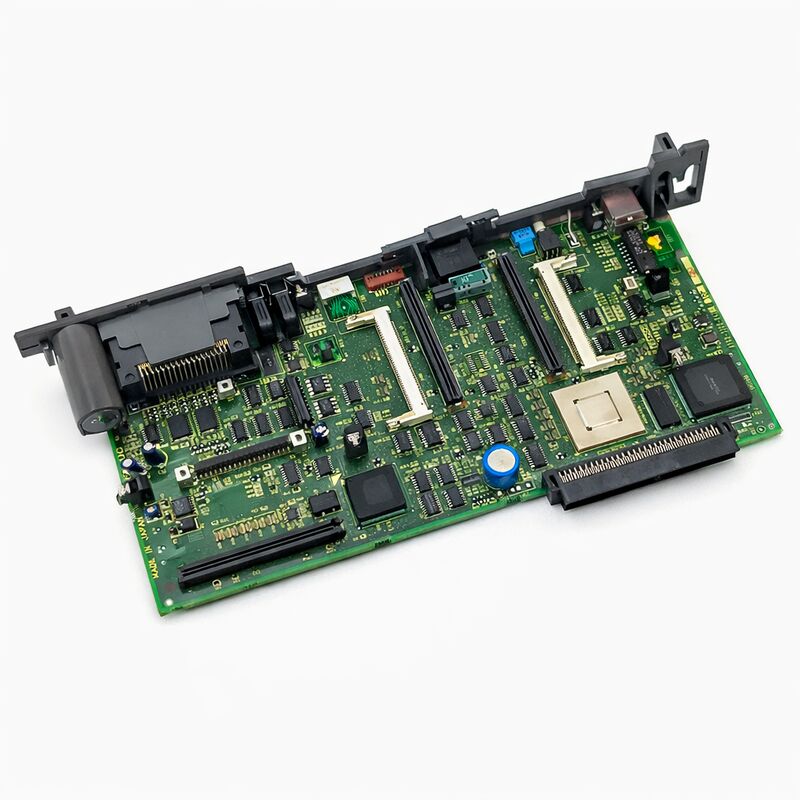

A16B-3200-0425 اصلی CPU PCB برای FANUC سری 21i-B CNC ′′ "F21i-B DPL CPU جداگانه اصلی" است که به عنوان هسته پردازش مرکزی کنترل کننده 21i-B عمل می کند.
21i-B پلتفرم CNC کمکی و مقرون به صرفه فانوک سری i استبرای ماشین آلات کوچک تا متوسط که قابلیت کامل 16i یا 18i مورد نیاز نیست اما قابلیت اطمینان بالا و عملکرد ماشین آلات مجموعه i مورد نیاز است.
The "separate" designation in the board's description indicates this is the standalone main CPU board — a distinct board design from the display-integrated versions where the CPU and display electronics share a single PCB.
در پیکربندی جداگانه DPL (Display) ، صفحه اصلی CPU تمام پردازش های کنترل کننده را به طور مستقل مدیریت می کند و از طریق اتصالات رابط تعریف شده به واحد نمایش متصل می شود.
این جدایی جایگزینی را ساده می کند: کارت CPU می تواند مستقل از سخت افزار نمایش تغییر کند.
سری A16B-3200 خانواده CPU های اصلی FANUC است که چندین نسل کنترل کننده CNC و روبات سری i را پوشش می دهد.
در این خانواده ، A16B-3200-0425 مخصوص به پلت فرم 21i-B است. این برد است که نرم افزار عامل CNC را اجرا می کند ، منطق نردبان PMC را اجرا می کند ، حافظه و رابط های I / O را مدیریت می کند ،و تمام توابع کنترل کننده را از طریق backplane هماهنگ می کند.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A16B-3200-0425 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCB پردازنده اصلی (متمایز) |
| مجموعه تخته ها | A16B-3200 |
| توضیحات | F21i-B DPL جدا از پردازنده اصلی |
| سیستم های سازگار | CNC FANUC سری 21i-B |
| درخواست | پردازش کنترل کننده اصلی |
| منشاء | ژاپن |
| دمای کار | 0 45°C |
| دمای ذخیره سازی | -20 ️ 60°C |
| شرایط موجود | جدید (فاضل) / بازسازی شده / تعمیر شده |
سری 21i-B FANUC بخشی از نسل سری i-B است ️ دومین تکرار معماری سری i که از مدل های اصلی i-A پیروی می کند.
نام 21i نشان دهنده پلتفرم کلاس کمکت FANUC در سری i است.بهینه سازی شده برای ماشین آلات که نیاز به کیفیت و قابلیت اطمینان سری i دارند اما می توانند در تعداد محور و مجموعه ویژگی های کوچکتر در مقایسه با 16i و 18i کار کنند.
21i-B به چرخ دارها، مراکز کوچک و متوسط و ماشین های چند منظوره که در آن پیکربندی معمولی شامل دو تا چهار محور کنترل شده است، خدمت می کند.
محیط برنامه نویسی کنترل کننده ️ کد استاندارد G، ماکرو FANUC B و رابط کاربری آشنا ️ با سیستم عامل های بزرگتر سری i یکسان است.اطمینان از اینکه برنامه های قطعات و روش های اپراتور بدون آموزش مجدد بین انواع ماشین ها منتقل می شوند..
صفحه اصلی CPU مهم ترین جزء این کنترل کننده است.
هر کاري که کنترل کننده انجام ميده - - مداخله موتور ، اجرا PMC ، پاسخ پنل اپراتور ، دسترسی به برنامه ذخیره سازی ، ارتباط با تقویت کننده های سرو - - از طریق این صفحه جریان داره.کنترل کننده کار نمی کنه، و دستگاهي که کنترلش ميکنه کاملاً متوقف ميشه
نام "DPL Separate" یک تمایز کلیدی در مورد معماری این برد را فراهم می کند. در پیکربندی های کنترل کننده قبلی و برخی از گزینه های جایگزین،الکترونیک CPU و الکترونیک کنترل صفحه نمایش در یک مادربرد واحد ترکیب شدند.
صفحه نمایش به طور مستقیم به این صفحه ترکیبی متصل است.
طراحی جداگانه پردازش CPU را در یک صفحه و رابط نمایش را در صفحه دیگر نگه می دارد.
این امر مزایای عملی نگهداری دارد. اگر الکترونیک صفحه نمایش خراب شود، کارت CPU نیازی به تعویض ندارد و برعکس.
در صورتی که صفحه پردازنده در حالی که صفحه نمایش در حال کار است خراب شود، جایگزینی تنها برای صفحه پردازنده هدف قرار می گیرد.
این روش تعمیر هدفمند هزینه و زمان کار برای راه اندازی مجدد ماشین را کاهش می دهد.
همچنین اجازه می دهد تا برای پیکربندی های مختلف نمایش با همان صفحه پردازنده ¢ 21i-B با اندازه های مختلف صفحه نمایش یا انواع می تواند از همان صفحه پردازنده اصلی استفاده کنید،با تفاوت تنها اجزای رابط صفحه نمایش.
تعویض A16B-3200-0425 نیاز به یک روش بازگرداندن داده ها پس از تغییر سخت افزار دارد.کارت پردازنده جدید با FROM خود را شروع می کند که حاوی نرم افزار کارخانه است نسخه سیستم عامل CNC مناسب 21i-B.
اما داده های خاص دستگاه ٬ همه پارامترهای تعریف کننده رفتار کنترل کننده برای این ماشین خاص٬ برنامه نردبان PMC که منطق اتوماسیون ماشین را اجرا می کند٬و برنامه های قسمت ذخیره شده باید از نسخه پشتیبان بازسازی شوند.
قبل از برداشتن صفحه اصلی CPU، یک نسخه پشتیبان کامل از تمام داده های ماشین ضروری است. کنترل کننده های FANUC از طریق منوی بوت و از طریق عملکردهای I / O داده های CNC عملکردهای پشتیبان را فراهم می کنند.
پشتیبان گیری باید شامل پارامترهای CNC، پارامترهای PMC، داده های نردبان PMC، داده های جبران خطا پچ و هر برنامه ذخیره شده باشد.
با یک نسخه پشتیبان کامل در دسترس، بازیابی داده ها پس از جایگزینی برد یک فرآیند تعریف شده است.
بدون کمک،بازیابی ماشین به حالت اصلی آن نیاز به بازسازی پارامتر تنظیم شده از اسناد دارد یک فرآیند وقت گیر که نیاز به دانش دقیق از پیکربندی ماشین دارد.
قبل از اینکه نتیجه گیری شود که A16B-3200-0425 شکست خورده است، یک بررسی تشخیصی ساختاری مشخص می کند که آیا شکست واقعا در صفحه اصلی CPU یا در یک جزء متصل است.ولتاژ منبع برق به هیئت مدیره باید در محدوده مشخصه باشد.
قرار دادن کانکتور باید تایید شود یک کانکتور backplane که تا حدودی جدا شده است می تواند باعث شود ارتباط اتوبوس صفحه CPU بدون هیچ خطایی در خود صفحه خراب شود.ماژول های حافظه FROM/SRAM نصب شده بر روی صفحه باید برای نشستن بررسی شوند..
اگر کنترل کننده در هنگام روشن شدن یک آلارم تولید کند که یک منطقه عملکردی خاص را شناسایی کند، مستندات کد آلارم این عملکرد را به صفحه مربوطه آن نقشه می زند.
خرابی صفحه پردازنده معمولاً آلارمی را ایجاد می کند که مانع از پیشرفت راه اندازی می شود. کنترل کننده نمی تواند خود چک خود را تکمیل کند و یک کد خطا در مرحله اولیه را نمایش می دهد.
سوال1: کنترلر 21i-B یک آلارم خطا RAM را در هنگام روشن شدن پس از قطع برق نشان می دهد. آیا علت آن A16B-3200-0425 است؟
یک خطای RAM پس از قطع برق معمولاً نشان دهنده از دست دادن داده های SRAM به دلیل خسته شدن باتری است. باتری که داده های پارامتر را در هنگام خاموش کردن قدرت حفظ می کند ، تمام شده است.این یک شکست باتری است، نه يه شکست در برد سي پي يو
ولتاژ باتری رو چک کنید و اگه کمتر از حد نگه داشتن باشه تعویض کنید
تنها اگر زنگ هشدار پس از تعویض باتری و بازگرداندن پارامترها ادامه داشته باشد، باید از کارت CPU مشکوک باشد.
سوال2: پس از یک رویداد برق، کنترل کننده 21i-B به هیچ وجه روشن نمی شود. هیچ ال ای دی در صفحه اصلی CPU روشن نمی شود. آیا صفحه آسیب دیده است؟
ابتدا واحد برق کنترل کننده را بررسی کنید. رویدادهای صاعقه اغلب به وسیله ولتاژ بیش از حد قطعات برق آسیب می بینند.
اگر منبع برق ولتاژ درست را به صفحه CPU تحویل ندهد، صفحه هیچ نشانه ای از زندگی را نشان نمی دهد حتی اگر خود صفحه آسیب ندیده باشد.
ولتاژ تغذیه را در ورودی قدرت صفحه اندازه گیری کنید قبل از اینکه نتیجه بگیرید که صفحه خطا دارد.
Q3: یک A16B-3200-0425 جایگزین نصب شد و کنترلر اکنون شروع می شود، اما چندین عملکرد ماشین به طور نادرست رفتار می کنند. پارامترها از پشتیبان بازیابی شدند. چه چیزی باید بررسی شود؟
Incorrect machine behaviour after parameter restore suggests either the backup was incomplete (some parameter groups were not captured) or the FROM software version on the replacement board differs from the original.
یک نسخه متفاوت از FROM ممکن است دارای پیش فرض پارامتر باشد که برخی از مقادیر بازیابی شده را رد می کند، یا ممکن است برخی از مقادیر پارامتر را متفاوت تفسیر کند.
مقایسه نسخه FROM بر روی صفحه جایگزین با نسخه اصلی. اگر آنها متفاوت باشند، بارگذاری نسخه درست FROM اولین گام قبل از رفع مشکل پارامتر است.
سوال 4: دستگاه در یک مرکز از راه دور بدون پشتیبانی فوری FANUC قرار دارد. چگونه می توان قبل از سفارش جایگزینی مشکل صفحه CPU را تایید کرد؟
تایید یک خطای برد CPU بدون وجود برد های جایگزین دشوار است. کد های دقیق آلارم نمایش داده شده و توالی آنها را در طول تلاش برای راه اندازی مستند کنید.بررسی شاخص های LED هیئت مدیره بیشتر هیئت مدیره های CPU FANUC دارای LED های تشخیصی هستند که مرحله ای را نشان می دهند که در آن راه اندازی شکست می خورد.
حالت LED ها و کد های هشدار را با دستورالعمل تعمیر و نگهداری کنترل کننده مقایسه کنید.
نمودارهای جریان تشخیصی برای نقص های صفحه CPU در کتاب راهنمای تعمیر و نگهداری قابل اعتماد ترین راهنمای تشخیص از راه دور است. با پشتیبانی فنی FANUC با اطلاعات کامل هشدار و LED تماس بگیرید.
سوال 5: آیا A16B-3200-0425 با هر کنترل کننده سری 16i یا 18i سازگار است یا فقط برای 21i-B خاص است؟
A16B-3200-0425 به طور خاص به عنوان CPU اصلی جداگانه F21i-B DPL توصیف شده است.
16i، 18i و 21i از مشخصات مختلف صفحه اصلی CPU در سری A16B-3200 استفاده می کنندو اتصال محیطی بین این خانواده های کنترل کننده متفاوت است.
A16B-3200-0425 با کنترل کننده های 16i یا 18i سازگار نیست. نصب آن در یک کنترل کننده غیر 21i-B منجر به شکست در راه اندازی و درگیری های سخت افزاری بالقوه می شود.
