| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A16B-3200-0362 |

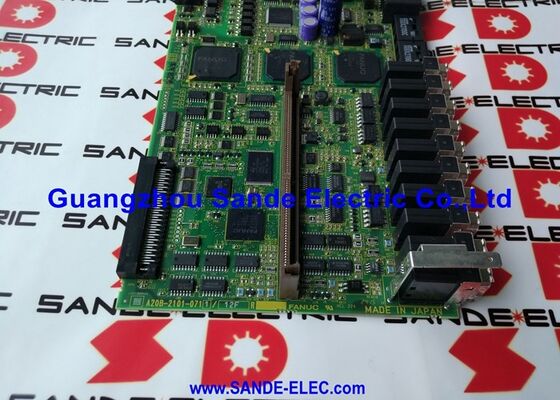

شماره بخش:A16B-3200-0362
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:صفحه مدار چاپی اصلی CPU
مجموعه تخته:A16B-3200
محدوده کنترل کننده:FS0I FANUC سری 0i-A
پردازنده:I486DX2 / SAS2
کاربرد:کنترل ماشین آلات CNC ️ مراکز ماشینکاری، مراکز چرخاندن، آسیاب ها
The A16B-3200-0362 is the main CPU printed circuit board for FANUC's Series 0i-A CNC controller — the opening generation of FANUC's i-series control platform that brought digital servo technology and open-network architecture to a broad range of production machine tools.
این برد واحد پردازش مرکزی کنترل کننده 0i-A است. هر عملکردی که CNC انجام می دهد، خواندن برنامه های قطعات، محاسبه محور مداخله، مدیریت منطق ماشین PMC،ارتباط با محرک های سرو، رانندگي نمايشگر اپراتور توسط پردازنده و مدارهای مرتبط در اين برد هماهنگ مي شود.
0i-A یک گام مهم در تکامل کنترل FANUC را نشان داد.
It was the first 0-series generation to use the FSSB (Fiber-optic Servo Serial Bus) optical interface for servo drive communication — replacing the PWM cable interface of the earlier 0-C and its predecessors with high-speed serial optical links.
این تغییر ایمنی سر و صدا را به طور قابل توجهی بهبود بخشید و اجازه داد کنترل کننده بدون تخریب سیگنال از کابینت درایو فاصله بیشتری داشته باشد.
A16B-3200-0362 صفحه اصلی است که این معماری FSSB را در پلت فرم 0i-A اجرا می کند.
قدرت پردازنده برای نسل 0i-A توسط I486DX2 در ترکیب با معماری پردازنده SAS2 (Serial Axis System 2) FANUC فراهم می شود.
I486DX2 مشتق 486 ساعت دوگانه اینتل ارائه می دهد پردازش کنترل اصلی، اجرای مجموعه نرم افزار CNC، اجرای نردبان PMC و توابع رابط اپراتور.
معماری SAS2 قابلیت پردازش محور را گسترش می دهد و محاسبات حلقه سرو با فرکانس بالا را که کنترل محور در زمان واقعی تقاضا می کند، مدیریت می کند.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A16B-3200-0362 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCB پردازنده اصلی |
| مجموعه تخته ها | A16B-3200 |
| محدوده کنترل کننده | سری 0i-A (FS0I) |
| پردازنده | I486DX2 / SAS2 |
| رابط سرو | FSSB (Fiber-optic Servo Serial Bus) |
| درخواست | ماشین آلات CNC ¥ سری M/T/G |
| ماژول های حافظه | FROM، SRAM (پلگ ان) |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| دمای ذخیره سازی | -20 ️ 60°C |
| بعد از نصب | نیاز به بارگیری مجدد پارامتر و برنامه کامل |
| وضعیت | تولید توسط سازنده متوقف شد |
در سری 0i-A، صفحه اصلی هسته ای است که تمام سخت افزار کنترل کننده دیگر به آن متصل می شود.ماژول های حافظه پلاگین شده ️ FROM (Flash ROM برای نرم افزار سیستم) و SRAM (RAM باتری پشتیبانی شده برای پارامترها و برنامه ها) ️ به طور مستقیم به صفحه اصلی متصل می شوند.
رابط FSSB servo، صفحه اصلی را از طریق کابل های فیبر نوری به ماژول های تقویت کننده servo متصل می کند.
تابلوهای رابط کاربری، تابلوهای I/O و هر تابلوی عملکردی اختیاری همه از طریق اتصالات backplane واحد کنترل 0i-A ارتباط برقرار می کنند.
وقتی A16B-3200-0362 شکست می خورد، کل عملکرد CNC متوقف می شود. هیچ حرکت محوری، هیچ اجرای برنامه، هیچ نمایشگر اپراتور.
حالت خرابی معمولاً تمیز است - کنترل کننده یا روشن می شود و کار می کند ، یا دنباله راه اندازی خود را تکمیل نمی کند و یک آلارم سخت افزاری را نمایش می دهد.
این امضای خطای پاک جداسازی خطای را ساده می کند: هنگامی که تخته های کمکی و منابع برق خوب تایید می شوند، تخته اصلی باقی مانده کاندید است.
0i-A به طور گسترده ای در مراکز ماشینکاری (0i-MA) ، مراکز چرخش (0i-TA) و ماشین های آسیاب استفاده می شد.
A16B-3200-0362 در میان این انواع خدمات می دهد ، سخت افزار رایج است ، با پیکربندی خاص CNC و برنامه PMC که نوع ماشین را تعیین می کند.
تعویض A16B-3200-0362 نیاز به آماده سازی دقیق دارد. تخته به تنهایی هیچ داده ای مخصوص به ماشین را حفظ نمی کند همه پارامترها، برنامه ها، جابجایی ابزار، جابجایی مختصات کار،و متغیرهای ماکرو سفارشی در ماژول SRAM ذخیره می شوندقبل از تعویض، ماژول SRAM از صفحه اصلی باید تا جایی که ممکن است به صفحه جایگزین منتقل شود.
اگر ماژول SRAM با موفقیت منتقل شود، کنترل کننده می تواند پس از تعویض به عملکرد عادی بازگردد.با فقط یک آژیر باتری (از حالت باتری پشتیبان حافظه پس از خاموش شدن) که نیاز به تأیید دارد.
اگر انتقال SRAM امکان پذیر نباشد، بارگذاری کامل از پشتیبان ماشین شامل تمام پارامترهای CNC، نردبان PMC، داده های جبران خطا پچ و برنامه های ذخیره شده مورد نیاز است.
ماژول FROM شامل نرم افزار سیستم CNC است. این باید با نسخه نرم افزار صحیح برای پیکربندی ماشین مطابقت داشته باشد.
انتقال ماژول FROM از صفحه اصلی، تداوم نسخه نرم افزار را تضمین می کند. پس از تعویض صفحه، همیشه با کنترل کننده در حالت توقف اضطراری،تسلسل شروع سیستم را تأیید کنید، بررسی تمام محورها و آمادگی پیچ، سپس قبل از بازگشت به تولید، یک آزمایش چرخه خشک انجام دهید.
Q1: کنترل کننده 0i-A در هنگام راه اندازی یک آلارم سخت افزاری را نمایش می دهد و دنباله بوت را تکمیل نمی کند. ولتاژ های منبع برق تأیید شده است. آیا A16B-3200-0362 اشتباه است؟
يه آلارم سخت افزاري با ولتاژ برق تاييد شده به تخته اصلي بعنوان مظنون اصلي اشاره ميکنهچک کد هشدار در صفحه ی راه اندازی کنترل کننده 0i-A هشدار های راه اندازی شماره گذاری شده اند، و کد خاص نشان می دهد که چک سخت افزاری شکست خورده است.
اگر کد به زیرسیستم CPU یا حافظه اشاره داشته باشد، A16B-3200-0362 نیاز به تعویض دارد.
همچنین بررسی صندلی های ماژول FROM و SRAM را انجام دهید. یک ماژول حافظه که تا حدودی نشسته است، آلارم های سخت افزاری را بدون خطای صفحه اصلی تولید می کند.
سوال2: ماژول SRAM از A16B-3200-0362 قدیمی به برد جایگزین منتقل می شود. باتری پشتیبان حافظه مرده است. آیا پارامترها از دست خواهند رفت؟
اگر باتری قبل از تعویض مرده بود، SRAM در حال حاضر داده های خود را از دست داده است. از دست دادن داده ها زمانی رخ داد که باتری کم شد، نه در طول تعویض برد.وقتی باتری تمام شد و SRAM قدرت خود را از دست داد، تمام داده های ذخیره شده (پارامترها، برنامه ها، جابجایی ابزار) پاک می شود.
يه بارگيري کامل از پشتيباني لازم است
اگر باتری به تازگی از کار افتاده و داده های SRAM هنوز سالم هستند، ماژول SRAM را به سرعت منتقل کنید.
Q3: پس از نصب A16B-3200-0362 جایگزین و بارگذاری مجدد تمام پارامترها، درایوهای سرو آلارم های ارتباطی FSSB را تولید می کنند. کابل های سرو بدون آسیب هستند. چه چیزی باید بررسی شود؟
FSSB alarms after a board replacement with confirmed-good cables suggest a servo parameter mismatch — the FSSB axis address parameters must match the physical order of drives connected on the fiber-optic bus.
بررسی پارامترهای پیکربندی FSSB، به ویژه تعیین شناسه محور، با مستندات سازنده ماشین.
یک پارامتر ID محور سرو که از دست رفته یا نادرست است باعث می شود که لینک FSSB حتی با اتصال های نوری سالم از لحاظ فیزیکی نیز شکست بخورد.
سوال 4: آیا A16B-3200-0362 همان صفحه ای است که در کنترل کننده های 0i-B، 0i-C یا 0i-D استفاده می شود؟
نه. هر نسل سری 0i از یک سری صفحه اصلی متفاوت استفاده می کند. 0i-A از صفحه های A16B-3200-036x استفاده می کند.
0i-B و نسل های بعدی از شماره های مختلف صفحه با پردازنده ها و معماری های مختلف استفاده می کنند.
این تخته ها بین نسل ها قابل تعویض نیستند.
همیشه قبل از سفارش یک برد اصلی جایگزین، نسل دقیق کنترل کننده (0i-A، 0i-B، و غیره) را بررسی کنید.
سوال 5: تولید A16B-3200-0362 متوقف شده است. گزینه های واقع بینانه برای ادامه کار یک دستگاه کنترل شده توسط 0i-A چیست؟
سه راه در دسترس هستند.تخته های تعمیر شده یا بازسازی شده از ارائه دهندگان خدمات متخصص FANUC ️ تخته قابل تعمیر است و واحدهای بازسازی شده با ضمانت در بازار پس از فروش موجود است.
دوم، واحدهای مازاد که از ماشین های خارج شده از کار تهیه شده اند، باید قبل از نصب، آزمایش شوند.
سوم، ارتقاء کنترل کننده در برخی موارد، ارتقاء از 0i-A به یک کنترل کننده 0i-F نسل فعلی از نظر اقتصادی برای ماشین هایی با عمر طولانی باقی مانده قابل اجرا است.به خصوص اگر چندین تخته 0i-A شکست بخورند.
گزینه سوم مستلزم بازپرداخت کامل پارامترهای سرو و اسپیندل است.
