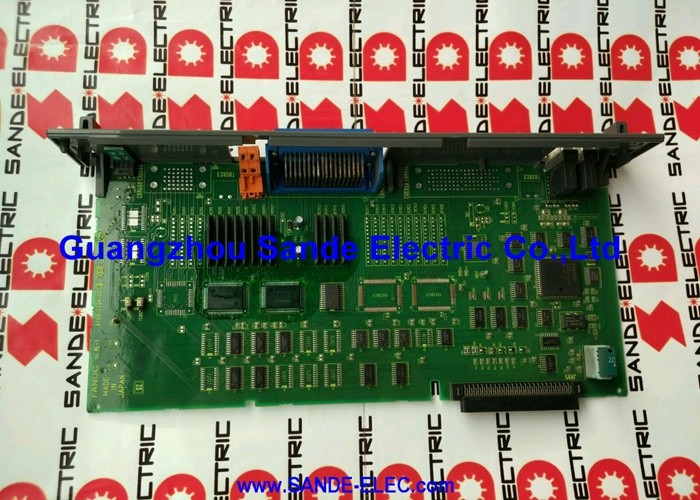

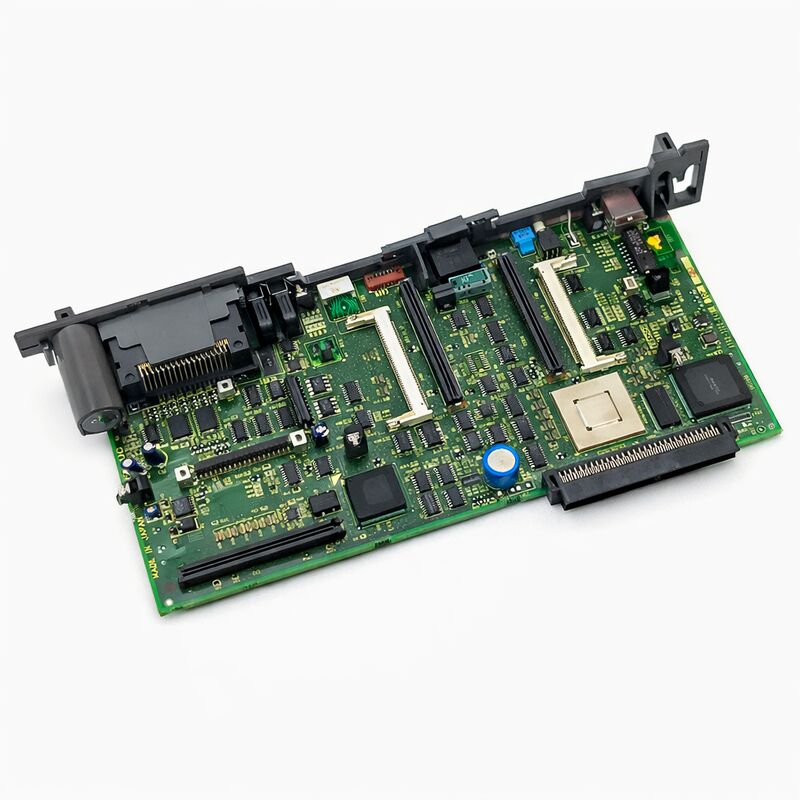

FANUC A16B-3200-0325 | برد اصلی CPU، سری 18i-A / 180i-A — مستقل، مبدا ژاپن، منسوخ شده

شماره قطعه: A16B-3200-0325

سازنده: FANUC Corporation (ژاپن)

نوع محصول: برد اصلی CPU (برد اصلی مستقل)

سیستم های سازگار: FANUC Series 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

وضعیت: منسوخ شده توسط سازنده

مرور کلی

A16B-3200-0325 برد اصلی CPU برای سیستم های CNC سری FANUC 18i-A و 180i-A است. این برد ستون فقرات معماری کنترل مستقل مدل A سری 18i / 180i است — بردی مرکزی که کارت های پردازنده CPU، ماژول های درایور FSSB، کارت های گرافیک، ماژول های حافظه و سایر بردهای پلاگین روی آن نصب می شوند.

کنترل کامل CNC مستقل حول این برد اصلی ساخته شده است.

نام های 18i و 180i نسل CNC سری i با عملکرد متوسط ​​تا بالا FANUC را پوشش می دهند.

این کنترلرها برای مراکز ماشین کاری، مراکز تراشکاری، ماشین ابزار ترکیبی و سایر کاربردهای چند محوره که به یک پلتفرم کنترل توانمند اما فشرده نیاز دارند، طراحی شده اند. زیرمجموعه های 18i-MA و 18i-TA به ترتیب نشان دهنده انواع مراکز ماشین کاری و مراکز تراشکاری هستند.

نام 180i نسخه Open CNC از همان پلتفرم سخت افزاری را پوشش می دهد و عملکردهای PC را در کنار هسته CNC ادغام می کند.

این برد توسط FANUC منسوخ شده است. این برد در محفظه های سیستم مستقل که معمولاً با شماره قطعات واحد سیستم A02B-0266-Bxxx و غیره شناسایی می شوند، یافت می شود. برد بدون بردهای جانبی پلاگین عرضه می شود — هر کارت پلاگین یک جزء جداگانه با شماره قطعه مخصوص به خود است.

مشخصات کلیدی

معماری مستقل

A16B-3200-0325 برد اصلی برای پیکربندی مستقل CNC FANUC است. در یک کنترل مستقل، الکترونیک CNC در کابینتی جدا از پنل اپراتور قرار دارد. برد اصلی بک پلین این واحد کنترل است.

بردهای پلاگین برای پردازش CPU، ارتباط سرو FSSB، گرافیک و حافظه در داخل محفظه مستقل به برد اصلی متصل می شوند.

این با طراحی نصب شده روی LCD FANUC که در آن برد اصلی CPU در مجموعه پنل اپراتور پشت صفحه نمایش ادغام می شود، در تضاد است.

معماری مستقل انعطاف پذیری بیشتری برای توسعه فراهم می کند — اسلات های پلاگین بیشتر طیف وسیع تری از بردهای اختیاری را در خود جای می دهند — و پیکربندی مورد استفاده برای کاربردهای ماشین ابزار پیچیده تر با بارگذاری اختیاری بالا است.

A16B-3200-0325 نسخه مدل A برد اصلی 18i/180i است.

برد اصلی مدل B بعدی از شماره قطعه متفاوتی استفاده می کند (A16B-3200-0421 و موارد مرتبط). این دو قابل تعویض نیستند — معماری برد پلاگین و تعاریف کانکتور بین مدل A و مدل B متفاوت است.

همیشه قبل از تهیه جایگزین، نسل مدل را تأیید کنید.

زمینه پلتفرم 18i / 180i

سری 18i-A یک پلتفرم CNC میان رده توانمند برای نسل خود بود. این سیستم به طور موثر چهار تا شش محور را مدیریت می کرد، از مجموعه گسترده ای از گزینه ها پشتیبانی می کرد و در طیف وسیعی از انواع ماشین ابزار تولید شده در دهه های 1990 و 2000 استفاده می شد.

بسیاری از این ماشین ها امروزه همچنان در حال تولید فعال هستند.

زیرمجموعه 180i-A قابلیت Open CNC را اضافه می کند — یک محیط PC مبتنی بر ویندوز که در کنار هسته CNC روی همان سخت افزار اجرا می شود. این به سازندگان ماشین اجازه می دهد تا رابط های اپراتور سفارشی و برنامه های مدیریت داده را توسعه دهند.

سخت افزار برد اصلی یکسان است؛ تفاوت در نرم افزار و سخت افزار اضافی PC نصب شده در رک کنترل است.

هم 18i-A و هم 180i-A به A16B-3200-0325 به عنوان برد اصلی خود متکی هستند. هنگامی که این برد خراب می شود، کل کنترل با آن از کار می افتد.

جایگزینی سخت افزار کنترل را به وضعیت عملیاتی باز می گرداند، با بارگذاری مجدد بردهای پلاگین و نرم افزار برای تکمیل سیستم.

برد بدون بردهای پلاگین عرضه می شود

A16B-3200-0325 فقط برد اصلی است. هیچ یک از بردهای پلاگین — کارت CPU، ماژول FSSB، کارت گرافیک، حافظه FROM/SRAM، DRAM — شامل نمی شود.

اینها اجزای جداگانه ای هستند که هر کدام شماره قطعه مخصوص به خود را دارند.

هنگام تعویض این برد اصلی، بردهای پلاگین از سیستم اصلی معمولاً قابل انتقال به جایگزین هستند، به شرطی که آسیب ندیده باشند.

اگر بردهای پلاگین در رویدادی که باعث خرابی برد اصلی شده است آسیب دیده باشند، باید جداگانه تهیه شوند.

قبل از نصب بردهای پلاگین روی برد اصلی جدید، وضعیت هر برد پلاگین را تأیید کنید.

سوالات متداول

س1: کنترل مستقل 18i-A بوت نمی شود. تمام LED های روی برد اصلی خاموش هستند. تشخیص از کجا باید شروع شود؟

برد اصلی با تمام LED های خاموش هنگام روشن شدن نشان دهنده عدم رسیدن برق کنترل به برد است. منبع تغذیه کنترل را بررسی کنید — معمولاً یک برد منبع تغذیه 5 ولت / 24 ولت در داخل محفظه مستقل.

تأیید کنید که ولتاژ ورودی منبع تغذیه صحیح است و ولتاژهای خروجی آن در محدوده مشخصات قرار دارند.

خرابی برد منبع تغذیه در هنگام روشن شدن بسیار رایج تر از خرابی برد اصلی CPU است. اگر منبع تغذیه سالم تأیید شد و LED ها همچنان خاموش ماندند، برد اصلی کاندیدای خطا می شود.

س2: کنترل روشن می شود و صفحه بوت FANUC را نمایش می دهد اما به عملیات عادی ادامه نمی دهد. علت معمول چیست؟

توقف صفحه بوت در سیستم های 18i-A معمولاً یک مشکل FROM یا SRAM است — یا ماژول FROM به درستی خوانده نمی شود، محتویات FROM خراب شده است، یا داده های SRAM (پارامترها) نامعتبر است. به منوی بوت دسترسی پیدا کرده و وضعیت ماژول FROM را بررسی کنید.

یک بررسی FROM را از صفحه بوت امتحان کنید. اگر FROM تأیید را رد کرد، ماژول FROM قبل از از سرگیری عملیات عادی نیاز به توجه دارد.

س3: آیا می توان از بردهای پلاگین سیستم 18i-B (مدل B) در A16B-3200-0325 (مدل A) استفاده کرد؟

خیر. بردهای پلاگین مدل A و مدل B قابل تعویض نیستند. تعاریف کانکتور، فرم فاکتورهای برد و در برخی موارد نسخه های نرم افزار بین دو نسل مدل متفاوت است.

فقط از بردهای پلاگین سازگار با مدل A با برد اصلی A16B-3200-0325 استفاده کنید. بردهای مدل A را از لیست قطعات اصلی دستگاه یا از برچسب های روی بردهای نصب شده فعلی شناسایی کنید.

س4: پس از تعویض A16B-3200-0325، آیا پارامترها به طور خودکار از بردهای پلاگین منتقل می شوند؟

پارامترها در ماژول SRAM ذخیره می شوند — یک برد پلاگین. اگر ماژول SRAM آسیب ندیده باشد و به برد اصلی منتقل شود، پارامترهای موجود در آن پس از تعویض در دسترس خواهند بود.

باتری SRAM باید کار کند تا داده ها را در طول دوره های خاموشی در طول تعمیر حفظ کرده باشد.

همیشه قبل از بازگرداندن دستگاه به تولید، پارامترها را پس از هرگونه تعویض برد صحیح و کامل تأیید کنید.

س5: دستگاه از زیرمجموعه 18i-MA استفاده می کند. آیا A16B-3200-0325 برای زیرمجموعه های 18i-TA و 180i نیز مناسب است؟

بله. A16B-3200-0325 برد اصلی برای پلتفرم سری 18i-A / 180i-A در زیرمجموعه های آن — 18i-MA, 18i-TA, 180i-MA, 180i-TA و سایر موارد در نسل مدل A است.

تفاوت بین زیرمجموعه های مرکز ماشین کاری (MA) و مرکز تراشکاری (TA) عمدتاً در پیکربندی نرم افزار و پارامترها است، نه در سخت افزار برد اصلی.

خود برد در سراسر پلتفرم مشترک است.
