برد مدار CNC
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A16B-3200-0190 |

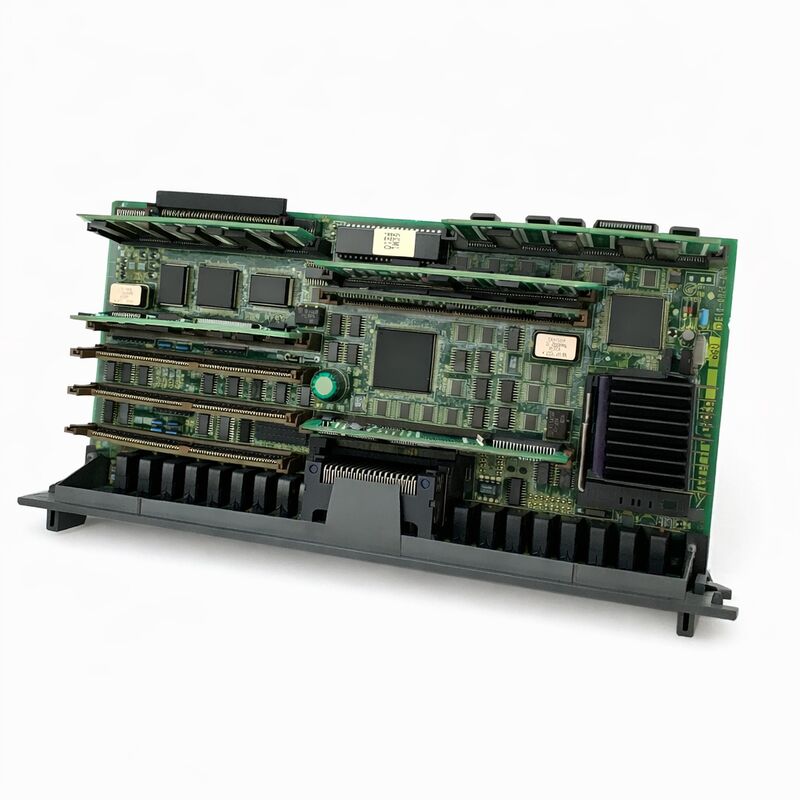

درFANUC A16B-3200-0190صفحه اصلی پردازنده صفحه اصلی PCB از FANUC سری 16 مدل C CNC است.
نام "16C" آخرین مدل در FANUC سری 16 را شناسایی می کند: 16A و 16B قبل از آن، و 16i پس از آن،اما 16C نسخه تولید شده از معماری سری 16 بود که در بیشترین تعداد دستگاه های نصب شده در اواخر دهه 1990 ظاهر شد..
ماشین آلات ساخته شده در اطراف این نسل کنترل در درجه اول چرخ CNC با محور C و ابزار زنده، مراکز ماشینکاری با قابلیت کامل 5 محور،و آسیاب های استوانه ای با پروفایل های پیچیدگی پیچیدگی، هوافضا، و قطعات دقیق تولید کنندگان در سراسر جهان.
A16B-3200-0190 از صفحه های سری A16B-3200 قبلی (مانند -0090 برای سری 16B) با 9 اسلات ماژول سبک DIMM در مقایسه با تعداد کمتری از اسلات در نسل قبلی شناخته می شود.
این ۹ اسلات شامل مجموعه کامل ماژول مورد نیاز برای عملکرد پیشرفته CNC سری 16C می شوند: ماژول اصلی RAM، ماژول FROM (برنامه سیستم و ثبت گزینه) ،ماژول اسپیندل (آنالوگ یا سریال)، ماژول سرو (برای کنترل محور) ، ماژول PMC (پروسسور منطق نردبان) ، ماژول CRTC (کنترلر صفحه نمایش) ،و هر ماژول ارتباطی HSSB اگر یک پیکربندی باز CNC متصل به کامپیوتر استفاده شود.
برخی از اسلات ها ممکن است در یک دستگاه با حداقل پیکربندی خالی باشند؛ برخی دیگر صفحه را تا سقف ظرفیت کامل خود حمل می کنند.
قابلیت 6 محور صفحه یک مشخصات اصلی است. به این معنی که A16B-3200-0190 می تواند به طور همزمان حرکت شش محور سرو کنترل شده توسط CNC را هماهنگ کند.که نیازهای اکثریت قریب به اتفاق چرخ های چهار محوری را پوشش می دهد (X، Z، C، Y) ، مراکز ماشینکاری 5 محوری (X، Y، Z، A، B) و سیستم های 6 محوری (X، Y، Z به علاوه سه محور چرخش).
This axis count is determined by the combination of the board's hardware capabilities and the servo module installed — but the A16B-3200-0190's design accommodates the full range of OPTION PCB expansion boards and RISC processors that FANUC offered for the Series 16C، از جمله صفحه های فرعی CPU برای کنترل مسیر اضافی و پردازش مداخله با سرعت بالا
| پارامتر | ارزش |
|---|---|
| سری CNC | 16C (16-MC، 16-TC، 160-MC، 18-TC) |
| حداکثر محورها | 6 |
| اسلات های ماژول | 9 اسلات در سبک DIMM |
| اسپیندل | پشتیبانی تک و دو چرخ |
| شرایط عرضه | فقط صفحه بدون ماژول های SMD |
| وزن | حدود 1 کيلوگرم |
| وضعیت | تولید توسط سازنده متوقف شده است |
| منشاء | ژاپن |
۹ اسلات ماژول پلاگین در A16B-3200-0190 قابل تعویض نیستند هر اسلات به یک نوع ماژول خاص اختصاص داده شده است، and installing a module in the wrong slot at best produces a startup alarm (because the module's function does not match what the slot is configured to receive) and at worst causes a short circuit if the connector pinouts are mismatched.
اختصاص اسلات ها در کتابچه راهنمای اتصال سری 16C (FANUC B-61393E یا معادل آن) مستند شده است که باید برای هر جایگزینی صفحه آماده باشد.
ماژول هایی که به طور معمول یک A16B-3200-0190 کاملاً پیکربندی شده را در یک دستگاه مرکز ماشینکاری سری 16-MC پر می کنند:
ماژول DRAM:حافظه کاری ناپایدار برای پردازنده CNC ظرفیت معمولی 3.5MB یا 2.5MB بسته به نوع ماژول نصب شده. در هر چرخه قدرت پاک می شود.از دست دادن DRAM باعث می شود که CNC شروع نشود.
ماژول SRAM:حافظه غیر قابل تغییر با باتری برای پارامترهای ماشین، برنامه های قطعات، داده های PMC، جداول آفست ابزار و آفست های مختصات کار
پشتیبان گیری باتری این داده ها را از طریق چرخه های برق حفظ می کند؛ کم شدن باتری باعث از دست دادن داده ها می شود و شایع ترین رویداد نگهداری در سیستم های 16C است.
از ماژول:فلاش روم که دارای نرم افزار سیستم CNC، پارامترهای سرو و داده های ثبت گزینه است.
FROM نسخه نرم افزاری CNC را تعریف می کند و چه گزینه هایی (نمایش گرافیکی، DNC2، کنترل مسیر چندگانه، و غیره) فعال می شوند.ماشین های مختلف ساخته شده با سخت افزار مشابه ممکن است ثبت گزینه های مختلف در FROM خود را بسته به آنچه که سازنده ابزار ماشین خریداری شده است.
ماژول اسپندل:رابط بین پردازنده CNC و تقویت کننده محرک پیچک ️ یا آنالوگ (± 10V فرمان سرعت،برای محرک های اسپیندل آنالوگ قدیمی تر) یا سریالی (برای سیستم های تقویت کننده اسپیندل سریالی FANUC که از اواسط دهه 1990 استفاده می شود).
نوع ماژول اسپندل باید با سیستم محرک اسپندل نصب شده در ماشین مطابقت داشته باشد.
ماژول سرو:رابط بین CPU CNC و FSSB (FANUC Serial Servo Bus) یا تقویت کننده های سرو آنالوگ برای کنترل محور.این ماژول مدیریت در زمان واقعی servo حلقه تبادل داده بین پردازنده CNC و servo تقویت کننده.
ماژول PMC:پردازنده اختصاصی برای اجرای منطق نردبان PMC ماشین برنامه PLC خاص ماشین نوشته شده توسط سازنده دستگاه ابزار که تمام توابع ماشین را مدیریت می کند (ATC، مایع خنک کننده،کانویر تراشه، قفل محوری، اجرای کد M).
ماژول PMC پردازنده خود را مستقل از CPU اصلی CNC اجرا می کند.
ماژول CRT/گرافیک (CRTC):رابط بین CPU CNC و صفحه نمایش پنل اپراتور، مدیریت تولید سیگنال ویدئویی برای صفحه LCD یا CRT CNC.
تعویض صفحه اصلی پردازنده (CPU board) یکی از مهمترین مراحل تعمیر و نگهداری در یک سیستم CNC FANUC است.و بازگرداندن آن پیکربندی پس از تعویض تخته نیاز به آماده سازی دقیق و اجرای.
قبل از برداشتن برد قدیمی: تمام پارامترهای CNC را به کارت حافظه، USB یا RS-232 پشتیبان گیری کنید. پشتیبان گیری تمام برنامه های قطعات. پشتیبان گیری برنامه نردبان PMC.
شماره قطعه ماژول FROM و نسخه نرم افزار را یادداشت کنید. توجه داشته باشید که کدام ماژول SRAM نصب شده است و باتری آن سالم است.
در طول مبادله برد: ماژول SRAM از برد اصلی باید به برد جایگزین منتقل شود. این همه داده های پارامتر، برنامه و PMC را در یک مرحله حفظ می کند.ماژول FROM از صفحه اصلی نیز باید منتقل شود (حفظ نسخه نرم افزار و ثبت گزینه).
اگر ماژول ها به موفقیت منتقل شوند، صفحه باید با پیکربندی اصلی کامل بدون بارگیری مجدد پارامترها راه اندازی شود.
در صورت از دست دادن داده های SRAM (شکستن باتری در صفحه اصلی یا جایگزینی ماژول SRAM): همه پارامترها باید از نسخه پشتیبان دوباره بارگیری شوند.
سپس ماشین باید دوباره قرار داده شود، جابجایی ابزار دوباره وارد شود و برنامه های تولید قبل از بازگشت ماشین به تولید تأیید شود.
سوال1: A16B-3200-0190 بدون ماژول عرضه می شود. آیا این بدان معنی است که یک صفحه کاملا خالی نمی تواند بوت شود؟
درسته Without a minimum module set — at least a FROM module (to provide the system software) and a DRAM module (to provide working memory) — the board cannot execute any code and will remain in a power-on state with LEDs lit but no display or further function.
ماژول FROM اولین مورد نیاز است؛ بدون آن، پردازنده هیچ سیستم عامل برای بارگذاری ندارد.
در عمل، تخته های جایگزین همیشه با این هدف عرضه می شوند که ماژول های اصلی FROM، SRAM و سایر ماژول های کاربر از تخته شکست خورده به جایگزین منتقل شوند.
سوال 2: سری 16C متوقف شده است. آیا هنوز هم قابل اطمینان است که این ماشین ها را حفظ کنید و آیا A16B-3200-0190 در دسترس است؟
بله در هر دو مورد. سري 16C در دهه 1990 با تعداد زيادي نصب شد و تعداد نصب شده هنوز هم قابل توجه است.قطعات یدکی فانوک ٬ از جمله تخته های A16B-3200-0190 ٬ در بازار تخصصی بازسازی و مازاد در مقادیر قابل توجهی در گردش هستند.
Reputable FANUC repair centres carry refurbished and tested A16B-3200-0190 boards that have been fully overhauled (common component replacement plus functional verification on a 16C test rig) and backed by a 6–12 month warranty.
با توجه به اینکه جایگزین نگهداری یک دستگاه 16C اغلب جایگزینی کامل دستگاه با هزینه های چندین برابر تعمیر یا تعویض صفحه است،اقتصاد بازسازی بسیار مطلوب است.
سوال 3: آیا می توان A16B-3200-0190 (16C) را با A16B-3200-0190 از یک دستگاه 16C دیگر از سازنده دیگری جایگزین کرد؟
صفحه خالی همان سخت افزاری است، اما مجموعه ماژول نصب شده و به ویژه ماژول FROM به نسخه نرم افزار سازنده ماشین آلات و مجموعه گزینه های خاص است.و SRAM حاوی داده های خاص برای پیکربندی دستگاه است..
انتقال یک مجموعه ماژول کامل از یک دستگاه به دستگاه دیگر با پیکربندی مکانیکی متفاوت منجر به پارامترهای محور نادرست، پیکربندی غلط پیچ می شود،و احتمالا یک نردبان PMC که با سیم کشی I/O دستگاه مطابقت ندارد.
روش امن این است که فقط ماژول ها را از دستگاه اصلی شکست خورده به صفحه جایگزین منتقل کنید، تنظیمات ماشین اصلی را بر روی سخت افزار جدید بازگرداند.
سوال 4: اهمیت گزینه پردازنده RISC برای A16B-3200-0190 چیست؟
A16B-3200-0190 می تواند یک پردازنده RISC اختیاری را در صفحه اضافه کند که به طور چشمگیری محاسبات پیچیدگی مداخله را تسریع می کند.برش کنتور با سرعت بالا، و NURBS spline interpolation.
ماشین هایی که با این گزینه خریداری می شوند دارای صفحه پردازنده RISC هستند؛ ماشین هایی که بدون آن هستند تنها برای تمام محاسبات به پردازنده CPU اصلی متکی هستند.محدود کردن سرعت قابل دستیابی برای مسیرهای ابزار پیچیده.
پردازنده RISC یک زیربورد جداگانه است، نه یک ماژول DIMM پلاگین، و باید به طور جداگانه تهیه و نصب شود اگر دستگاه اصلی با این گزینه مجهز باشد.
س5: بوت های CNC به طور معمول اما محورها به آرامی در حال حرکت در موقعیت هستند. آیا این یک خطای صفحه اصلی است؟
حرکت آهسته محور در طول نگه داشتن به طور معمول یک مشکل پارامتر سرو است و نه یک مشکل سخت افزاری صفحه اصلی. به طور خاص، اغلب به دلیل افزایش خطا سرعت حلقه ایجاد می شود.افزایش حلقه موقعیت نادرست، یا عدم تطابق بین وضوح رمزگذاری کننده سرو موتور و تنظیمات پارامتر CNC.
قبل از اینکه نتیجه گیری کنید که صفحه اصلی دچار مشکل شده است، بررسی کنید که تمام پارامترهای سرو پس از تعویض اخیر صفحه یا تنظیم مجدد پارامتر به درستی بازسازی شده اند.
اگر حرکت به طور ناگهانی بدون هیچ گونه فعالیت نگهداری ظاهر شود،بررسی تقویت کننده سرو برای هر کد آلارم یک قطعه حلقه سرعت شکست در تقویت کننده سرو نیز می تواند باعث حرکت است که به نظر می رسد در CNC اما در واقع در درایو است.
