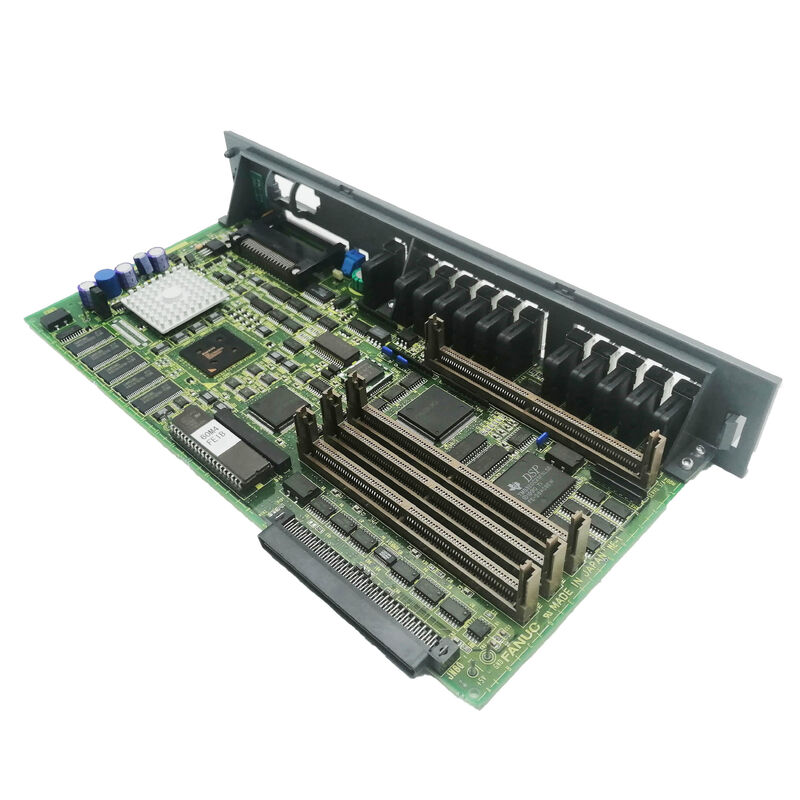

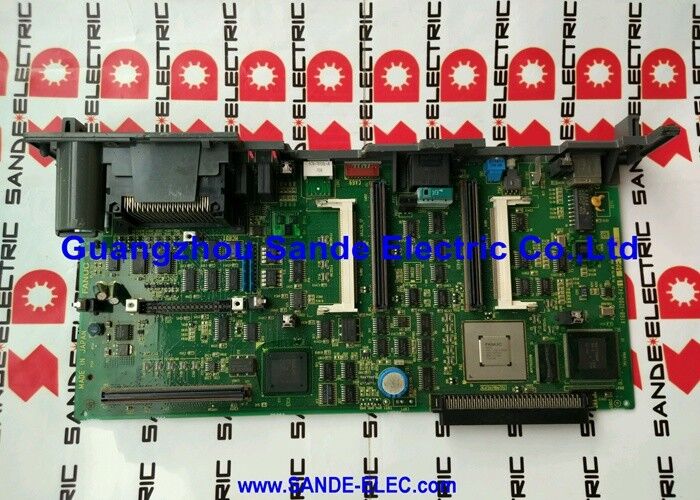

FANUC PROCESSOR BOARD A16B-3200-0060 A16B32000060 A16B-32OO-OO6O

A16B-3200-0060 | مادربرد FANUC F15-TB / F15-MB Main-C CPU — برد CPU سطح بالا / CNC سری 15-B / مراکز تراشکاری و ماشینکاری

سری 15-B - پرچمدار با عملکرد بالا FANUC

FANUC Series 15-B بالاترین رده در محدوده محصولات CNC FANUC در زمان فعلی بود. در جایی که سری 0 به ابزارهای همه منظوره و سری 16/18 در میان رده ها خدمت می کرد، سری 15 برای ماشین هایی طراحی شد که بیشترین تعداد محور، پیچیده ترین حرکت و بیشترین ظرفیت برنامه را می طلبند.

تنظیمات سری 15-B:

F15-TB (مرکز عطف):سری 15-B برای تراش های CNC پیکربندی شده است - از مراکز تراش چند محوره با برجک های متعدد، دوک های فرعی و قابلیت محور Y پشتیبانی می کند. 15-B شمارش محور و توان محاسباتی را برای مراکز پیچیده تراشکاری فراهم می کرد.

F15-MB (مرکز ماشینکاری):سری 15-B برای مراکز ماشینکاری پیکربندی شده است - از مراکز ماشینکاری چند محوره بزرگ با درون یابی همزمان 5 محوره، کانتورینگ پیشرفته و کنترل کامل مسیر ابزار پشتیبانی می کند.

A16B-3200-0060 مادربرد اصلی CPU برای هر دو پیکربندی F15-TB و F15-MB است - برد مرکزی که همه بردها و ماژول های دیگر به آن وصل می شوند یا به آن متصل می شوند.

اطلاعات کلیدی محصول

معماری مادربرد - صفحه پشتی برای یک سیستم پیچیده

سری 15-B یک سیستم CNC پیچیده و چند بردی بود. مادربرد اصلی CPU صفحه پشتی فیزیکی و الکتریکی را فراهم می کند که به هم متصل می شود:

• بردهای اسلات آپشن (رابط سروو، پردازنده گرافیکی، بردهای ارتباطی)
• ماژول های حافظه (FROM برای نرم افزار سیستم، SRAM برای پارامترها و برنامه ها)
• رابط صفحه نمایش برای پنل اپراتور CRT یا LCD
• رابط های پیوند سریال و I/O برای اتصال ماشین

هنگامی که A16B-3200-0060 از کار می افتد، کل CNC از کار می افتد - هیچ برد دیگری نمی تواند غیبت مادربرد اصلی CPU را جبران کند.

سناریوهای کاربردی

خرابی مرکز ماشینکاری 5 محوره 15 مگابایتی:یک مرکز ماشینکاری 15 مگابایتی سری FANUC که کانتورینگ همزمان 5 محوره را انجام می دهد، باعث خرابی کامل CNC می شود. برد اصلی CPU مشخص شده است. A16B-3200-0060 با بردهای آپشن موجود و ماژول های حافظه که مجدداً نصب شده اند، نصب شده است و عملکرد کامل CNC 5 محوره را بازیابی می کند.

تعمیر و نگهداری تراش چند برجکی سری 15 ترابایتی:یک مرکز پیچیده دوقلوی چرخشی با محور Y و دوک فرعی - که پلتفرم سری 15 ترابایتی را اجرا می‌کند - به تعویض برد اصلی نیاز دارد. برد A16B-3200-0060 Level-Up Main-C قابلیت کامل چند محوری را بازیابی می کند.

سوالات متداول

Q1: تفاوت بین سری 15-A و 15-B چیست و آیا این برد برای هر دو کاربرد دارد؟

A16B-3200-0060 به طور خاص برای پلت فرم 15-B (F15-TB، F15-MB) توصیف شده است. سری 15-A نسل سخت افزار قبلی بود. 15-B با سخت افزار به روز شده دنبال شد. بردهای اصلی این دو نسل سخت افزاری قابل تعویض نیستند. تولید سخت افزار CNC دستگاه را از روی پلاک قبل از سفارش تأیید کنید.

Q2: آیا جایگزینی A16B-3200-0060 پارامترهای CNC را پاک می کند؟

پارامترهای CNC در سری 15-B در ماژول های SRAM قرار دارند - بردهای پلاگین جدا از برد اصلی CPU. اگر ماژول های SRAM دست نخورده به جایگزین A16B-3200-0060 منتقل شوند، تمام پارامترها حفظ می شوند. اگر ماژول های SRAM نیز آسیب دیده باشند، بازیابی کامل پارامتر از پشتیبان مورد نیاز است. پشتیبان گیری منظم از تمام پارامترها و برنامه های سری 15-B یک اقدام پیشگیرانه ضروری است.

Q3: کدام بردهای آپشن به A16B-3200-0060 وصل می شوند؟

معماری آپشن سری 15-B بر اساس پیکربندی ماشین متفاوت است. بردهای آپشن معمولی نصب شده یا متصل به برد اصلی CPU عبارتند از: کارت های رابط سروو، کارت های پردازنده گرافیکی، بردهای ارتباطی (RS-232C، اترنت) و بردهای افزودنی PMC. همه این بردها باید به درستی روی برد اصلی جایگزین نصب شوند تا سیستم با قابلیت پیکربندی کامل خود کار کند.

Q4: آیا A16B-3200-0060 در سری 150 نیز استفاده می شود؟

سری 150 FANUC یک نوع با تعداد محورهای بالا از پلت فرم سری 15 است که در خط انتقال و برنامه های کاربردی چند محوره استفاده می شود. اینکه آیا A16B-3200-0060 برای پیکربندی‌های سری 150 کاربرد دارد یا خیر، بستگی به نوع سخت‌افزاری خاص کنترلر سری 150 دارد. قبل از سفارش برنامه سری 150، اسناد سخت افزاری مربوطه را تأیید کنید.
