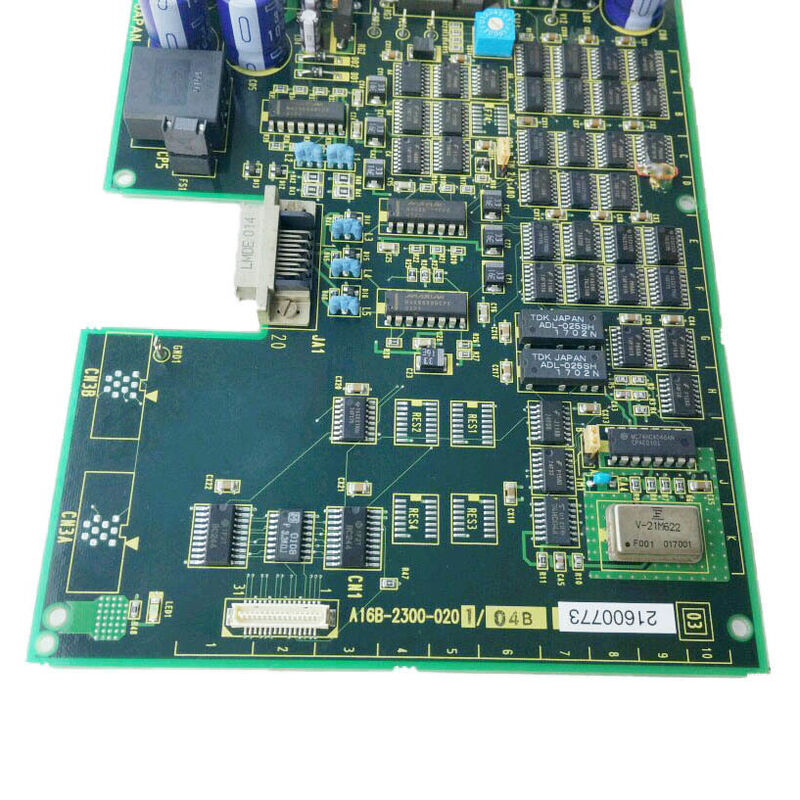

استفاده شده FANUC BOARD A16B-2300-0201 A16B-23OO-O2O1

A16B-2300-0201∙ FANUC 8.4 اینچ رنگ کنترل ال سی دی pcb ️ رنگ نمایش راننده / CNC کاربری رابط / A16B-2300 سری

LCD رنگی یک مرحله تغییر در محیط اپراتور

انتقال از صفحه نمایش CRT تک رنگ به صفحه نمایش LCD رنگی در رابط های FANUC CNC باعث پیشرفت عملیاتی قابل توجهی شد:

تفاوت رنگ:اطلاعات وضعیت، پیام های هشدار، گرافیک مسیر ابزار و محتوای برنامه می توانند از کد رنگ استفاده کنند. محورهای فعال با رنگ متفاوتی از محورهای غیرفعال برجسته می شوند.پیام های هشدار به رنگ قرمز نشان داده می شوندحالت عادی به رنگ سبز نشان داده می شود. اپراتورها اطلاعات رنگی را سریعتر از معادلات تک رنگ پردازش می کنند.

هيچ تحريف هندسي اي نداره:نمایشگرهای CRT در طول زمان با افزایش سن کویل انحرافی، انحراف در بشکه و بالشین ایجاد می کنند.پانل های LCD دقت هندسی را در طول عمر خود حفظ می کنند .

ثابت بودن نور پس زمینه:در حالی که درخشندگی فوسفور CRT در طول سال های استفاده کم می شود، چراغ های LCD تا پایان عمر خود درخشندگی خود را حفظ می کنند و سپس به طور ناگهانی از کار می روند.

عمق فشرده:پانل های LCD از نظر فیزیکی در مقایسه با مجموعه لوله های CRT عمیق نازک هستند. فاکتور فرم 8.4 اینچی اجازه می دهد تا یک پانل کاربری CNC رنگی کامل در یک محفظه فشرده باشد.

A16B-2300-0201 این صفحه نمایش LCD رنگی 8.4 اینچی را هدایت می کند که تمام توابع کنترل را که رابط CNC گرافیکی رنگی اپراتور را تولید می کند ، فراهم می کند.

مشخصات کلیدی

عملکردهای PCB کنترل LCD

A16B-2300-0201 چندین عملکرد همزمان را برای تولید تصویر نمایش انجام می دهد:

دریافت و تبدیل سیگنال ویدئویی:سیگنال خروجی ویدئویی CNC را دریافت می کند و آن را به فرمت مورد نیاز پنل LCD رنگی 8.4 اینچی تبدیل می کند که با رزولوشن بومی پنل ، نرخ بروزرسانی و سطح ولتاژ سیگنال مطابقت دارد.

مدیریت رنگ:تولید خروجی سه کانال RGB (قرمز / سبز / آبی) به آرایه فیلتر رنگی صفحه LCD تولید طیف رنگی کامل مورد نیاز برای محتوای نمایش رنگی روشن و قابل خواندن.

زمان نمايش:همگام سازی افقی، همگام سازی عمودی و سیگنال های ساعت پیکسل را تولید می کند که اسکن پنل LCD را با محتوای ویدیو همگام می کند.

کنترل نور پس زمینه:مدیریت مدار CCFL یا LED، تنظیم روشنایی و کنترل توالی روشن / خاموش برای سیستم روشنایی پانل.

هنگامی که A16B-2300-0201 شکست می خورد، صفحه نمایش تیره می شود یا محتوای رنگ خراب شده را نشان می دهد در حالی که توابع اساسی CNC به طور معمول ادامه می یابد.

سناریوهای کاربرد

نقص نمایش رنگ در CNC فشرده:یک سیستم CNC FANUC با یک صفحه کنترل رنگ 8.4 اینچی نمایش خود را از دست می دهد. CNC به اجرای برنامه ها و پاسخ به I / O به طور معمول ادامه می دهد و تایید می کند که صفحه اصلی CNC دست نخورده است.A16B-2300-0201 رنگ LCD کنترل PCB به عنوان خطا شناسایی شده است. تعويض نمايش رنگي را بر ميگرداند

نمایش فساد رنگ:یک صفحه LCD رنگی 8.4 اینچی رنگ های نادرست یا خطوط رنگی را نشان می دهد. پس از تأیید اینکه خود صفحه LCD بدون آسیب است ، تولید سیگنال رنگی PCB A16B-2300-0201 به عنوان خطا شناسایی می شود.

سوالات عمومی

س1: آیا A16B-2300-0201 نیاز به هر گونه پیکربندی پس از نصب دارد؟

نه. PCB کنترل LCD یک قطعه سخت افزاری است که سیگنال های نمایش را بر اساس ورودی ویدیویی که از CNC دریافت می کند تولید می کند.هیچ پیکربندی نرم افزار و یا تغییرات پارامتر پس از نصب مورد نیاز استصفحه نمايش بايد بلافاصله بعد از روشن شدن دوباره فعال بشه

س2: آیا A16B-2300-0201 می تواند یک پنل LCD 9.5 اینچی یا 10.4 اینچی را هدایت کند؟

شماره: A16B-2300-0201 به طور خاص برای پانل های LCD رنگی 8.4 اینچی کالیبراسیون شده است. پارامترهای زمان بندی، وضوح و کنترل روشنایی پس زمینه با مشخصات پانل 8.4 اینچی مطابقت دارد.با استفاده از این تخته با 9پنل.5 اینچ یا 10.4 اینچ یک تصویر نادرست تولید می کند. برای این اندازه های بزرگتر، به ترتیب از A16B-2300-0081 (9.5 اینچ) یا A16B-2300-0085 (10.4 اینچ) استفاده کنید.

سوال 3: "MMCIV" که در A16B-2300-0081 (مجموعه 9.5 اینچی) ذکر شده چیست؟

MMCIV مخفف Multimedia Card IV است که یک عملکرد یکپارچه اضافی در نسخه 9.5 اینچی است که قابلیت های چندرسانه ای را فراتر از کنترل LCD رنگی اساسی فراهم می کند.این که آیا A16B-2300-0201 شامل MMCIV یا یک تابع معادل است توسط ویژگی های خاص 8 تعریف شده است..4 اينچ سي ان سي تشكيل پينل کارگر خدمت مي کند

سوال 4: چگونه می توانم یک خرابی A16B-2300-0201 را از یک صفحه LCD 8.4 اینچی که خراب شده است تشخیص دهم؟

یک PCB کنترل A16B-2300-0201 شکست خورده به طور معمول باعث می شود: نمایش کامل خالی با وجود روشنایی کامل تایید شده؛ سیگنال رنگی خراب (رنگ های اشتباه در کل صفحه نمایش) ؛یا از دست دادن همگام سازی ویدیو (رولینگ یا تصویر ناپایدار)یک پنل LCD شکست خورده به طور معمول نشان می دهد: آسیب فیزیکی به سطح پنل؛ خرابی نمایش جزئی (مناطق مرده یا پیکسل های گیر افتاده) ؛ یا کیفیت تصویر کاهش یافته محدود به مناطق خاص پنل.مبادله در یک PCB شناخته شده خوب A16B-2300-0201 برای تایید اینکه آیا مشکل در صفحه کنترل یا پانل است.
