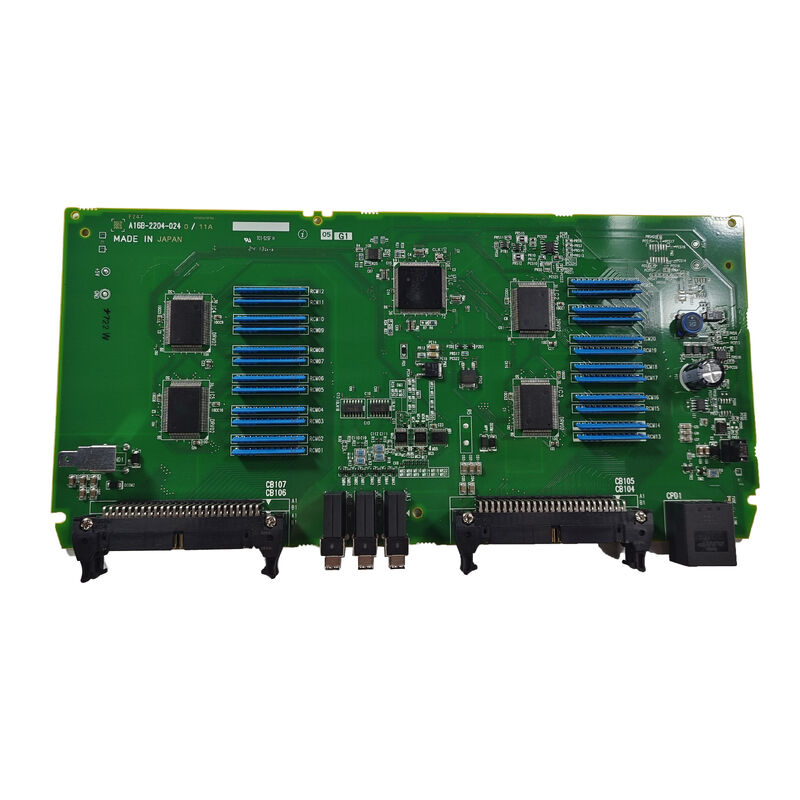

A16B-2204-0240 | PCB ورودی/خروجی FANUC — A02B-0319-C001 / رابط ورودی/خروجی / سیستم های CNC 0i-D / سری A16B-2204
A02B-0319-C001 — واحد I/O و PCB داخلی آن
A02B-0319-C001 یک واحد ورودی/خروجی کامل است - مجموعه ای در محل قرار گرفته که رابط ورودی و خروجی دیجیتال را بین CNC FANUC و دستگاه های میدانی ماشین ابزار فراهم می کند. A16B-2204-0240 PCB فعال داخل این واحد است.
پیشوند A02B-0319 این واحد ورودی/خروجی را به عنوان متعلق به نسل سری 0i-D سخت افزار FANUC CNC شناسایی می کند. پسوند -C001 نوع خاصی را در خانواده واحد 0i-DI/O مشخص می کند.
در واحد A02B-0319-C001:
- سیمکشی میدانی از سنسورها، سوئیچها و محرکهای ماشین به بلوکهای ترمینال واحد ختم میشود
- PCB A16B-2204-0240 سیگنال های ورودی را از این بلوک های ترمینال دریافت می کند و دستورات خروجی را برای آنها می نویسد.
- داده ورودی/خروجی بین A16B-2204-0240 و PMC 0i-D CNC از طریق گذرگاه سریال I/O Link جریان دارد.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره قطعه |
A16B-2204-0240 |
| واحد میزبان |
A02B-0319-C001 |
| تایپ کنید |
PCB ورودی/خروجی |
| سیستم CNC |
FANUC Series 0i-D |
| سری |
A16B-2204 |
نقش برد I/O در سیستم های CNC 0i-D
سری FANUC 0i-D (0i Model D) یک پلت فرم CNC کاملاً جاافتاده برای ماشین ابزارهای همه منظوره است. معماری I/O آن از گذرگاه I/O Link برای اتصال PMC CNC به واحدهای I/O خارجی مانند A02B-0319-C001 استفاده می کند. هر واحد ورودی/خروجی بهعنوان یک گره برده به پیوند ورودی/خروجی متصل میشود، وضعیتهای ورودی را گزارش میکند و دستورات خروجی را از PMC Master در CNC میپذیرد.
نقش A16B-2204-0240 در این معماری:
اسکن ورودی:در هر چرخه اسکن PMC، A16B-2204-0240 تمام حالت های ترمینال ورودی را می خواند و آنها را از طریق پیوند I/O به CNC ارسال می کند. سوئیچها، سنسورها و سیگنالهای رمزگذار متصل به پایانههای ورودی واحد، همگی از طریق این برد به PMC میرسند.
رانندگی خروجی:هر چرخه اسکن PMC، CNC دستورات خروجی را از طریق I/O Link به A16B-2204-0240 می نویسد، که پایانه های خروجی را بر این اساس هدایت می کند - سیم پیچ های رله، شیر برقی، لامپ های نشانگر و سایر محرک های متصل به واحد را فعال می کند.
هنگامی که A16B-2204-0240 از کار میافتد، کل واحد ورودی/خروجی دیگر پاسخ نمیدهد - PMC هشدار آتش میدهد و تمام عملکردهای دستگاه کنترلشده توسط این واحد ورودی/خروجی متوقف میشوند.
سناریوهای کاربردی
خطای PCB واحد 0i-DI/O:یک مرکز ماشینکاری CNC FANUC 0i-D آلارمهای I/O Link مخصوص آدرس واحد A02B-0319-C001 را توسعه میدهد. آزمایشهای سیمکشی میدانی تأیید میکند که همه سیگنالهای خارجی در بلوکهای ترمینال درست هستند. PCB A16B-2204-0240 به عنوان خطا شناسایی شده است. جایگزینی عملکرد کامل I/O را بازیابی می کند.
تعمیرات اساسی واحد I/O:یک سیستم CNC 0i-D تحت یک تعمیرات اساسی تعمیر و نگهداری قرار می گیرد. A16B-2204-0240 به عنوان بخشی از تجدید سیستماتیک برد برای واحد ورودی/خروجی جایگزین شده است.
سوالات متداول
Q1: چه چیزی A02B-0319-C001 (واحد 0i-D) را از A02B-0309-C001 (واحد 0i-C) متمایز می کند؟
پیشوند A02B-0319 سخت افزار نسل 0i-D را مشخص می کند. A02B-0309 نسل 0i-C را شناسایی می کند. A16B-2204-0240 برای A02B-0319-C001 (0i-D) مشخص شده است. در مقایسه، A16B-2203-0881، A02B-0309-C001 (برای سیستمهای 0i-C/Series 16-C) را ارائه میکند. اینها نسل های مختلف سخت افزاری هستند و بردها قابل تعویض نیستند.
Q2: آیا جایگزینی A16B-2204-0240 به تغییرات پارامتر PMC یا برنامه نیاز دارد؟
خیر. برنامه PMC I/O را با آدرس لینک I/O آدرس دهی می کند – نه با هویت برد. جایگزین کردن A16B-2204-0240 با یک برد با پیکربندی یکسان در همان آدرس لینک ورودی/خروجی، ارتباط کامل ورودی/خروجی را بدون هیچ گونه تغییر PMC بازیابی میکند.
Q3: A16B-2204-0240 چند نقطه DI و DO فراهم می کند؟
تعداد DI/DO A16B-2204-0240 توسط طراحی واحد I/O برای A02B-0319-C001 تعریف شده است. تعداد دقیق I/O را در دفترچه راهنمای اتصال سخت افزار FANUC 0i-D یا مشخصات A02B-0319-C001 تأیید کنید. مکمل DI/DO بین انواع مختلف واحد I/O در خانواده 0i-D متفاوت است.
Q4: کدام آدرس گره پیوند I/O به واحد A02B-0319-C001 اختصاص داده شده است؟
آدرس لینک ورودی/خروجی در حین نصب CNC پیکربندی شده و در مشخصات الکتریکی دستگاه ثبت شده است. پس از نصب A16B-2204-0240 جایگزین، تخصیص آدرس گره پیوند I/O باید با آدرس برد اصلی مطابقت داشته باشد تا مطمئن شود PMC به آدرسدهی I/O این واحد در همان آدرسهایی که همیشه استفاده میکرده است، ادامه میدهد.
