Fanuc A16B-2203-0881 ماژول A16B22030881 A16B-22O3-O881

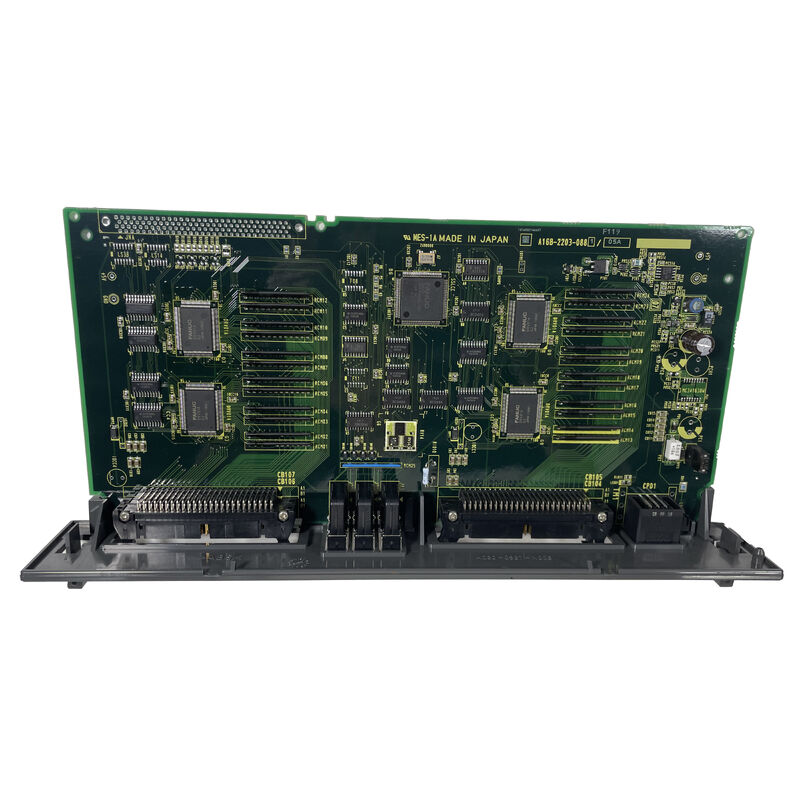

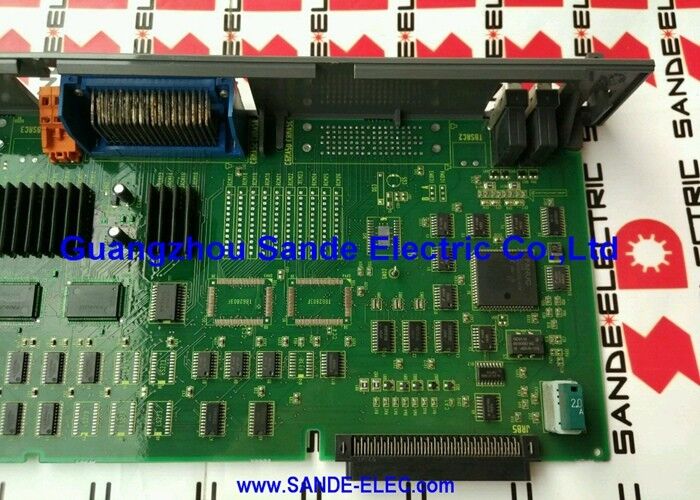

A16B-2203-0881∙ FANUC ماژول ورودی و خروجی PCB 96DI / 64DO / MPG Output / A02B-0309-C001 / سری 16-C / 18-C / 21-C / 16i-TA

96 ورودی، 64 خروجی و یک پورت MPG

A16B-2203-0881 یک برد I/O متراکم است. ترکیب آن از 96 ورودی دیجیتال، 64 خروجی دیجیتال،و یک خروجی MPG یکپارچه آن را به یکی از توانمندترین راه حل های I / O تک صفحه در اکوسیستم CNC FANUC تبدیل می کند.

تعداد سیگنال های 96 DI / 64 DO با نیازهای یک مرکز ماشینکاری CNC یا مرکز چرخاندن کاملا مجهز است:

96 ورودی دیجیتال:سنسورهای موقعیت و سوئیچ های محدودی برای محورهای ماشین و تثبیتات؛ تایید فشار هیدرولیکی و جریان؛ کدگذاری موقعیت مجله ابزار؛ وضعیت قفل درب و دروازه ایمنی؛سنسورهای سیستم خنک کننده؛ سوئیچ های پنل کاربری (مستقبلات انتخاب حالت، تماس های سرکوب سرعت تغذیه، دکمه های عملکرد) ؛ جهت گیری پیچ کامل؛ تایید کلیمپ / کلیمپ پیلت؛و سیگنال های وضعیت مدار ماشین کمکی.

64 خروجی دیجیتال:رله پمپ خنک کننده؛ راه اندازی سیستم هیدرولیکی؛ آزاد کردن ترمز محوری؛ قفل درب؛ تماسگرهای شروع و جهت گیری پیچ؛ محرک مجله ابزار؛ محرک های تغییر پالت؛ لامپ های شاخص برای چرخه فعال،نگهداري تغذيه، آژیر، حالت ماشین؛ فعال کردن سرو درایو؛ و خروجی های رله کد M کمکی.

خروجی MPG:خروجی MPG (مولد پالس دستی) رابط را برای رمزگذاری چرخ دست که در هنگام موقعیت گیری دستی jog استفاده می شود فراهم می کند.اپراتورها چرخ دست را برای حرکت محورها در افزوده های ظریف می چرخند خروجی MPG این داده های موقعیت را از چرخ دست به CNC ارائه می دهد.

مشخصات کلیدی

در داخل واحد I/O A02B-0309-C001

A02B-0309-C001 هاسینگ فیزیکی است که در کابینت الکتریکی ماشین یا در نزدیکی آن نصب می شود. PCB A16B-2203-0881 هیئت عامل در داخل این هاسینگ است.

واحد I / O به اتوبوس I / O Link CNC متصل می شود. A16B-2203-0881 به عنوان I / O Link Master PCB (یا گره I / O متصل) مبادله داده های دو طرفه را مدیریت می کند:

• سیم کشی میدان از سوئیچ های ماشین، سنسورها و محرک ها به بلوک های پایانی واحد I / O متصل می شود
• A16B-2203-0881 حالت ورودی را می خواند و دستورات خروجی را در سراسر مکمل سیگنال 96/64 می نویسد
• تمام 96 DI + 64 DO + MPG جریان داده بین A16B-2203-0881 و CNC PMC در هر چرخه اسکن I / O

هنگامی که A16B-2203-0881 شکست می خورد، کل I / O دستگاه از طریق این واحد مختل می شود PMC آلارم آتش، توالی ماشین متوقف می شود، و هیچ دکمه پنل اپراتور از طریق این صفحه پاسخ نمی دهد.

سناریوهای کاربرد

خرابی I/O در مرکز ماشینکاری سری 16-C:یک مرکز ماشینکاری CNC سری 16-C FANUC آلارم های PMC را توسعه می دهد که بر طیف گسترده ای از توابع ماشین تاثیر می گذارد.PCB A16B-2203-0881 در داخل A02B-0309-C001 به عنوان خطای شناسایی شده استتعویض عملکرد کامل I/O 96/64 را برقراره

سری 21-C CNC با خطای MPG:یک عملیات دویدن دستی شکست می خورد چرخ دست چرخش هیچ حرکتی در محور تولید نمی کند. خروجی MPG در A16B-2203-0881 به عنوان خطا شناسایی می شود.تعویض کار چرخ دستی را در کنار تمام I / O دستگاه 96/64 بازگرداند.

سوالات عمومی

سوال1: آیا A16B-2203-0881 با هر دو سری 16-C/18-C/21-C و سری 16i-TA سازگار است؟

A16B-2203-0881 برای FANUC سری 16-C، 18-C و 21-C. لیست IndiaMART همچنین از سری 16i-TA یاد می کند. واحد I / O A02B-0309-C001 در این نسل CNC استفاده می شد،و A16B-2203-0881 PCB مشخص شده در داخل این واحد برای این سیستم است.

س2: آیا جایگزینی A16B-2203-0881 نیاز به تغییر برنامه PMC دارد؟

نه. برنامه PMC I/O را با آدرس I/O Link مدیریت می کند.جایگزینی A16B-2203-0881 با جایگزینی به درستی نصب شده در همان آدرس I / O لینک ارتباط I / O را بدون تغییر برنامه PMC بازگرداندپس از نصب قبل از بازگشت به تولید، تمام عملکردهای I/O و MPG 96/64 را بررسی کنید.

س3: کد های هشدار چه چیزی نشان دهنده خرابی A16B-2203-0881 است؟

خطاهای ارتباطی I/O Link، آژیرهای PMC که به محدوده آدرس اختصاص داده شده به واحد A02B-0309-C001 اشاره می کنند،و خرابی های I/O قطعی یا کامل که ناشی از خرابی های سیم کشی میدان نیست نشان می دهد که A16B-2203-0881 ممکن است شکست خورده باشد.قبل از اينکه نتیجه بگيريم که تخته شکست خورده است

سوال 4: حداکثر ارتفاع A16B-2203-0881 چیست؟

A16B-2203-0881 برای کار در ارتفاع تا 1000 متر طراحی شده است. بالاتر از 1000 متر، تراکم هوا کاهش یافته بر عملکرد حرارتی اجزای الکترونیکی تأثیر می گذارد.برای دستگاه های CNC بالاتر از این ارتفاع، مناسب بودن را با اسناد فنی FANUC تأیید کنید یا اقدامات خنک کننده اضافی را اعمال کنید.
