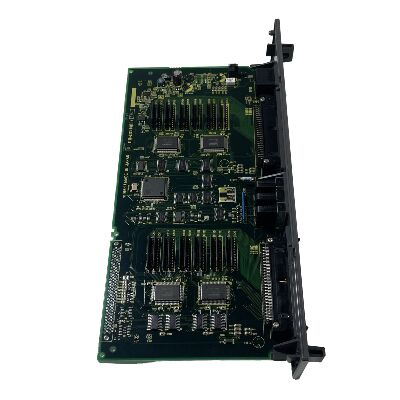

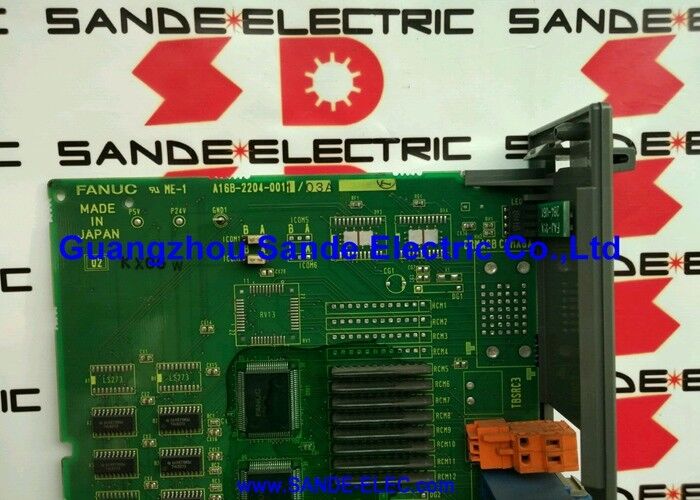

FANUC I/O Board استفاده نشده A16B-2203-0820 A16B22030820 A16B-22O3-O82O

A16B-2203-0820 | برد سیم کشی FANUC Alpha-i SPM-5.5HVi — A06B-6121-H006 / A06B-6122-H006 / 400–480VAC HV / 5.5 کیلووات اسپیندل

Alpha-i SPM HV - اسپیندل ولتاژ بالا برای مناطق 400 ولت

محدوده محصولات Alpha-i SPM (ماژول قدرت اسپیندل) FANUC دو استاندارد ولتاژ ورودی را پوشش می دهد:

ولتاژ استاندارد (سری 200 ولت: A06B-6111، A06B-6116، A06B-6128):برای ماشین های نصب شده در مناطق با منبع تغذیه سه فاز 200-240 ولت - ژاپن، بخش هایی از آمریکای شمالی و سایر مناطق 200 ولت.

سری ولتاژ بالا (HV) (A06B-6121, A06B-6122):برای ماشین های نصب شده در مناطق با منبع تغذیه سه فاز 380-480 ولت - اروپا، بیشتر آسیا و سایر مناطق 400 ولت.

A06B-6121 و A06B-6122 انواع نوع A و نوع B از سری Alpha-i SPM HV هستند. A16B-2203-0820 تخته سیم کشی کوچکترین ماژول اسپیندل HV در این محدوده است:SPM-5.5HVi- تقویت کننده اسپیندل 5.5 کیلوواتی که مستقیماً از ورودی برق 400-480VAC کار می کند.

مشخصات کلیدی

نوع A در مقابل نوع B - دو نوع SPM-5.5HVi، یک برد سیم کشی

هر دو ماژول A06B-6121-H006 (نوع A) و A06B-6122-H006 (نوع B) SPM-5.5HVi ازهمان برد سیم کشی A16B-2203-0820. تفاوت بین نوع A و نوع B در PCB کنترل است:

• نوع A (A06B-6121-H006):از کنترل PCB A20B-2100-0800 استفاده می کند
• نوع B (A06B-6122-H006):از کنترل PCB A20B-2100-0801 استفاده می کند

برد سیم کشی سخت افزار مشترک با جریان بالا که بین هر دو نوع مشترک است را فراهم می کند. این بدان معناست که یک A16B-2203-0820 می‌تواند به هر یک از این دو نوع خدمت کند - نوع PCB کنترلی در کنار آن نصب می‌شود.

سناریوهای کاربردی

تعمیر ماژول اسپیندل Alpha-i HV:یک دستگاه CNC اروپایی (منبع 400 ولت) دارای یک ماژول اسپیندل A06B-6121-H006 SPM-5.5HVi است. خطای برد سیم‌کشی تشخیص داده می‌شود - کانکتورهای خروجی موتور آسیب دیده‌اند. A16B-2203-0820 برای تعمیر مورد نیاز است.

نوسازی ماژول SPM در سطح برد:یک مرکز تخصصی تعمیر CNC واحدهای A06B-6121-H006 و A06B-6122-H006 SPM را بازسازی می کند. A16B-2203-0820 به عنوان برد سیم کشی معمولی برای بازسازی های نوع A و نوع B موجود است.

سوالات متداول

Q1: آیا A16B-2203-0820 می تواند با A06B-6121-H006 (نوع A) و A06B-6122-H006 (نوع B) استفاده شود؟

بله. دفترچه راهنمای تعمیر و نگهداری سری αis FANUC (B-65285EN/03) A16B-2203-0820 را به عنوان برد سیم کشی برای SPM-5.5HVi نوع A (A06B-6121-H006) و نوع B (A06B-6122-H006) تأیید می کند. PCB های کنترلی متفاوت هستند (A20B-2100-0800 برای نوع A، A20B-2100-0801 برای نوع B)، اما برد سیم کشی معمول است.

Q2: آیا SPM-5.5HVi برای مناطق ورودی 200 ولت مناسب است؟

SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) به طور خاص برای ورودی سه فاز 400–480VAC - کلاس ولتاژ بالا (HV) رتبه بندی شده است. برای مناطق 200–240VAC، سری SPM-5.5i با ولتاژ استاندارد (شماره‌های سفارش مختلف A06B با بردهای سیم‌کشی مختلف) مشخصات مناسبی است. هرگز یک ماژول اسپیندل HV را به منبع تغذیه 200 ولت وصل نکنید.

Q3: SPM-5.5HVi (ماژول A16B-2203-0820) با چه رتبه بندی های موتور اسپیندل سازگار است؟

SPM-5.5HVi برای خروجی موتور اسپیندل 5.5 کیلووات رتبه بندی شده است. با موتورهای اسپیندل کلاس Alpha-i FANUC با توان خروجی 5.5 کیلووات یا کمتر از آن - معمولاً موتورهایی در محدوده αiIP 2.2 تا αiIP 5.5 سازگار است. موتورهای اسپیندل با قدرت بالاتر به ماژول های SPM بزرگتر (SPM-11HVi، SPM-15HVi و غیره) با تخته های سیم کشی مربوط به خود نیاز دارند.

Q4: قبل از دسترسی به A16B-2203-0820 در داخل SPM-5.5HVi، نیاز به تخلیه چیست؟

ماژول SPM-5.5HVi شامل خازن های باس DC است که از ورودی 400-480VAC به 540-650VDC شارژ می شود. پس از قطع برق، زمان تخلیه مطابق با مشخصات دفترچه راهنمای تعمیر و نگهداری FANUC برای مدل SPM HV قابل اجرا است. قبل از دسترسی به بردهای داخلی، با یک متر کالیبره شده اطمینان حاصل کنید که ولتاژ باس کمتر از 50 VDC است. ولتاژ باس بالاتر ماژول های HV (در مقایسه با ماژول های 200 ولت) انرژی بیشتری را ذخیره می کند - اقدامات احتیاطی تخلیه به ترتیب مهم تر است.

Q5: آیا A16B-2203-0820 باید با همان دسته تولید PCB کنترل تطبیق داده شود؟

هیچ تطبیق دسته خاصی مورد نیاز نیست. برد سیم کشی A16B-2203-0820 و PCB کنترل همراه آن (A20B-2100-0800 یا A20B-2100-0801) به گونه ای طراحی شده اند که از هر دسته تولیدی با هم مونتاژ شوند. سازگاری استاندارد قطعات FANUC اعمال می شود: پسوند ویرایش خاص هر برد (به عنوان مثال، /02A، /05B) ممکن است برای مرجع ذکر شود، اما تجدید نظرهای بعدی با نسخه های قبلی در همان نقش عملکردی سازگار هستند.
