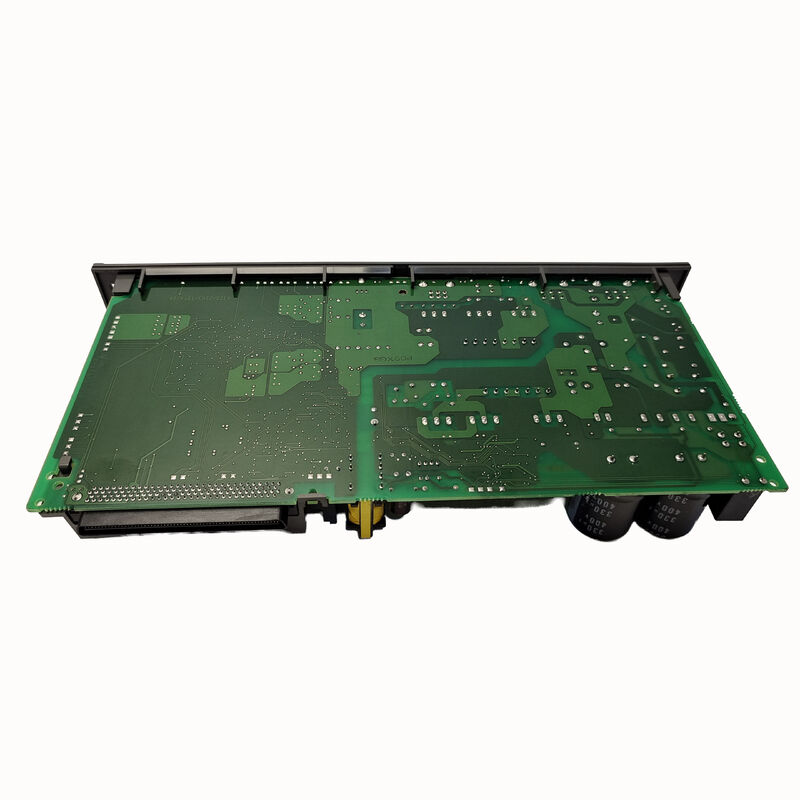

A16B-2203-0815 FANUC A16B-2203 سری سی ان سی درایو پی سی بی
A16B-2203-081x
گروه شماره ای A16B-2203-081x بخش مشخصی از سری A16B-2203 است که بر روی PCB های سیستم محرک متمرکز است. صفحه های مجاور در این محدوده دسته بندی عملکردی را تأیید می کنند:
A16B-2203-0810:تایید شده به عنوان "PCB ¢ ALPHA-I SERVO SVM2-20/20HVi" ¢ یک صفحه سیم کشی برای ماژول سرو دو محوری ولتاژ بالا (HV) 400VAC، که ماشین ها را در مناطق تغذیه 400V خدمت می کند.
A16B-2203-0800_0803:از کتابچه راهنمای نگهداری FANUC αis (B-65285EN/03) ، این ها تخته های سیم کشی برای سری αis SVM1 HV هستند:
- 0800: SVM1-20HVi (A06B-6124-H103)
- 0801: SVM1-40HVi (A06B-6124-H104)
- 0802: SVM1-80HVi (A06B-6124-H105)
- 0803: SVM1-10HVi (A06B-6124-H102)
The A16B-2203-0815 occupies the 0815 position in this range — placing it within the 400VAC High Voltage servo drive PCB family that includes the 0800–0803 SVM1 HV wiring boards and the 0810 SVM2 HV board.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره بخش |
A16B-2203-0815 |
| سری |
A16B-2203 |
| محدوده |
081x گروه هیئت مدارهای HV |
| درخواست |
سیستم های سرو درایو CNC FANUC |
زمینه درایو ولتاژ بالا
ماشین آلات نصب شده در مناطقی با منبع سه فاز 400-480VAC نیاز به انواع ولتاژ بالا (HV) servo drive دارند.تقویت کننده های سری HV این کار را مستقیماً از منبع برق بدون یک ترانسفورمور جداگانه انجام می دهند.
کل محدوده A16B-2203-080x تا 081x مربوط به این دسته از هویتی ها است:
- تخته های سیم کشی HV SVM1 (0800 ¢ 0803) به ماژول های HV تک محوری خدمت می کنند
- صفحه HV SVM2 (0810) برای ماژول های HV دو محوری استفاده می شود
- A16B-2203-0815 به پیکربندی خاص تقویت کننده سرو HV خود خدمت می کند
این طیف HV رایج ترین پیکربندی servo drive در ابزارهای ماشین CNC اروپایی، آسیایی و بیشتر بازارهای صادراتی است. هر ابزار ماشین فروخته شده به منطقه تامین 400V از servo drives کلاس HV استفاده می کند.
سناریوهای کاربرد
خطای PCB هلوکوپتر:یک ماشین CNC در یک شبکه تغذیه 400 ولت یک آژیر سرو آلارم را بر محور کنترل شده توسط ماژول حاوی A16B-2203-0815 ایجاد می کند. پس از حذف سیم کشی خارجی و نقص های موتور،تخته شناسایی و جایگزین می شود..
بازنگری ماژول درایو:یک کارگاه خدمات CNC تخصصی که یک ماژول تقویت کننده سرو HV را تعمیر می کند، A16B-2203-0815 را به عنوان بخشی از تجدید جامع صفحه داخلی جایگزین می کند.
سوالات عمومی
سوال 1: چگونه می توانم تایید کنم که A16B-2203-0815 برای ماژول هویوی من درست است؟
شماره قطعه را از برچسب صفحه داخل ماژول خاص بخوانید. اگر A16B-2203-0815 خوانده شود، این تایید جایگزینی صحیح است.مرجع متقابل با جدول قطعات یدکی موجود در راهنمای تعمیر و نگهداری FANUC برای مدل ماژول محرک میزبان.
سوال2: آیا A16B-2203-0815 برای دستگاه های تغذیه 400 ولت یا دستگاه های تغذیه 200 ولت است؟
Based on the 081x range context — which includes confirmed HV series wiring boards (A16B-2203-0800–0803 for SVM1 HVi and A16B-2203-0810 for SVM2-20/20HVi) — the A16B-2203-0815 is likely a High Voltage (400–480VAC) drive board. قبل از سفارش از درجه ولتاژ صفحه نام ماژول میزبان تایید کنید
سوال 3: آیا تعویض A16B-2203-0815 بر پارامترهای سرو تاثیر می گذارد؟
نه. پارامترهای سرو در حافظه اصلی CNC قرار دارند. تعویض PCB درایو هیچ مقدار پارامتر ذخیره شده را تحت تاثیر قرار نمی دهد.CNC ارتباط سرو را بازگرداند و پارامترهای موجود را به طور معمول اعمال می کند.
سوال 4: قبل از دسترسی به A16B-2203-0815 در داخل یک ماژول هویتی، چه ایمنی تخلیه ای اعمال می شود؟
ماژول های سرو سری HV که بر روی ورودی 400 ∼ 480 VAC کار می کنند، یک اتوبوس DC را در حدود 540 ∼ 650 VDC حفظ می کنند. پس از حذف قدرت شبکه،زمان تخلیه بر اساس دستورالعمل نگهداری FANUC باید به طور کامل رعایت شود.. قبل از باز کردن ماژول ، تخلیه اتوبوس را با یک ولتی متر کالیبر شده بررسی کنید. انرژی اتوبوس HV به طور قابل توجهی بالاتر از ماژول های 200 ولت است. ظرفیت بیشتر ، ولتاژ بالاتر ، انرژی ذخیره شده بیشتر.
