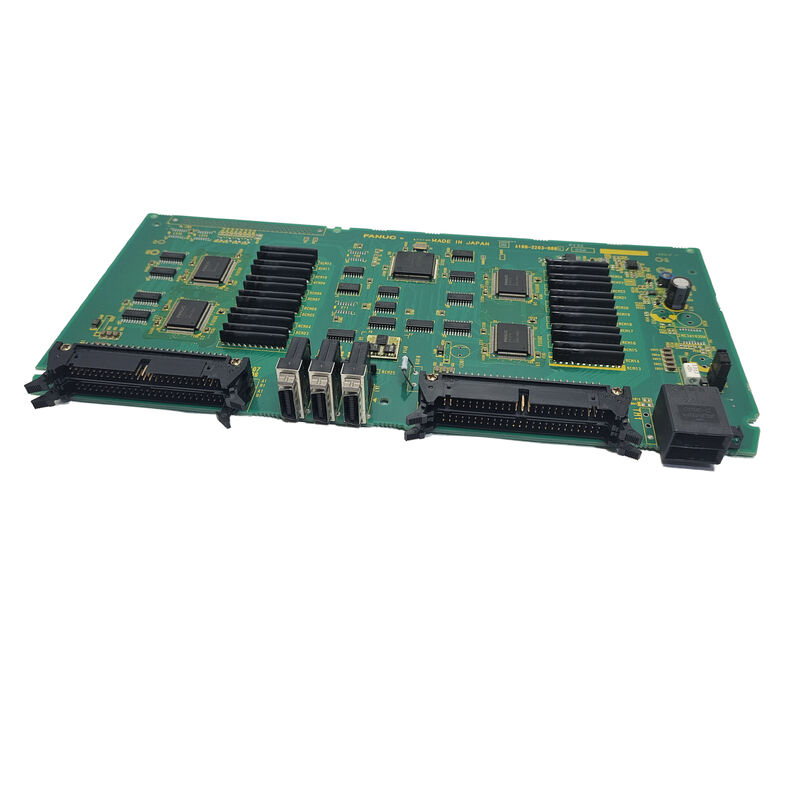

صفحه FANUC استفاده شده A16B-2203-0754 A16B22030754 A16B-22O3-O754

A16B-2203-0754 FANUC سری 16i-B Sub CPU Board F16i-B CNC Axis Expansion / "New" Updated Design / سری A16B-2203

سری 16i-B ️ پلت فرم پرچمدار نسل i

FANUC سری 16i جانشین نسل i سری 16 است که قادر ترین سیستم عامل CNC FANUC را در اوج خط تولید سری i قرار می دهد.نام مدل "B" نسل دوم سخت افزاری این پلتفرم را شناسایی می کند. یک به روزرسانی از 16i-A با معماری دقیق، ظرفیت گسترش یافته و عملکرد بهتر سرو و اسپندل.

سری 16i-B برای سخت ترین کاربردهای ماشین آلات مورد استفاده قرار می گیرد: مراکز بزرگ ماشین آلات چند محوری با 5 محور کنتور همزمان، مراکز چرخش چند برج،ماشین های پیچیده ترکیبی که ترکیبی از چرخاندن و آسیاب هستند، و سلول های تولیدی انعطاف پذیر که به بیشترین تعداد محورها و پیچیدگی برنامه نیاز دارند.

اطلاعات کلیدی محصول

پردازنده فرعی (Sub CPU) پردازنده محور اختصاصی

برد CPU فرعی سری 16i-B توانایی پردازش محور CNC را فراتر از آنچه که صفحه CPU اصلی به تنهایی ارائه می دهد، گسترش می دهد.این یک گسترش ساده نیست این یک معماری پردازش اختصاصی برای محورهای اضافی است.

پردازنده اصلی:تمام توابع استاندارد CNC را اداره می کند اجرا برنامه ، مداخله ، هماهنگی سرو ، نردبان PMC ، نمایش و ارتباطات. برای یک ماشین در محدوده محور پایه ، این کافی است.

زیر پردازنده (A16B-2203-0754):مالکیت محور اضافی سرو محور محاسبات را در اختیار می گیرد، مداخله و هماهنگی سرو را برای محور های گسترده اجرا می کند. CPU فرعی این کار را از CPU اصلی خارج می کند،اطمینان از اینکه اضافه کردن محورهای بیشتر عملکرد پردازش موجود در محورهای در حال حاضر توسط CPU اصلی مدیریت شده را کاهش نمی دهد.

نتیجه: حتی ماشین های سری 16i-B با محور بالا که کاملاً تنظیم شده اند، سرعت حلقه سرو و عملکرد مداخله را در تمام محورها حفظ می کنند.چون بار پردازش بین CPU اصلی و CPU فرعی توزیع می شود.

سناریوهای کاربرد

خرابی در پردازنده فرعی مرکز فرعی محور بالا سری 16i-B:یک مرکز ماشینکاری 5 محوری با کنترل FANUC سری 16i-B به طور خاص بر روی محورهای کنترل شده توسط CPU هشدار می دهد. محورهای اصلی که توسط CPU اصلی اداره می شوند، عملیاتی باقی می مانند.A16B-2203-0754 به عنوان خطای شناسایی شده است. تعویض عملکرد سروا محور گسترده را بازگرداند.

بازسازی سیستم کنترل CNC:یک مرکز ماشینکاری سری 16i-B تحت بازبینی سیستم کنترل قرار می گیرد. صفحه CPU فرعی A16B-2203-0754 در کنار صفحه CPU اصلی جایگزین می شود تا سخت افزار پردازش CNC به طور جامع تنظیم شود.

سوالات عمومی

سوال 1: A16B-2203-0754 در سیستم 16i-B از چند محور اضافی پشتیبانی می کند؟

ظرفیت محوری اضافی ارائه شده توسط برد CPU فرعی در سری 16i-B به پیکربندی سیستم خاص بستگی دارد. سری 16i-B پایه از تعداد محدودی از محورها در CPU اصلی پشتیبانی می کند.CPU فرعی این را با تعداد محدودی از محورهای بیشتر گسترش می دهد.

س2: آیا A16B-2203-0754 با سیستم های سری 16i-A سازگار است یا برای 16i-B خاص است؟

توضیحات محصول به طور خاص این را به عنوان "SUB CPU BOARD 16I-B CONTROL" شناسایی می کند. نام 16i-B نشان دهنده سخت افزاری است که با سیستم عامل مدل B مطابقت دارد.نصب یک برد مدل A در یک سیستم مدل B (یا برعکس) خطر عدم سازگاری سخت افزاری را در سطح بس و کانکتور داردهمیشه قبل از سفارش، مدل دقیق CNC را از صفحه نام ماشین تایید کنید.

س3: آیا جایگزینی A16B-2203-0754 بر پارامترهای CNC یا برنامه ها تأثیر می گذارد؟

NO. پارامترهای CNC، برنامه های قطعات، داده های ابزار و منطق نردبان PMC در ماژول های SRAM و FROM جدا از صفحه CPU فرعی قرار دارند. جایگزینی A16B-2203-0754 هیچ گونه داده ذخیره شده را تحت تاثیر قرار نمی دهد.بعد از نصب قطعات جایگزین، پردازنده فرعی ارتباط خود را با پردازنده اصلی مجدداً برقرار می کند و سیستم به طور عادی راه اندازی می شود.

سوال 4: آیا CNC سری 16i-B می تواند بدون A16B-2203-0754 کار کند؟

اگر برد CPU فرعی شکست بخورد، تنها محورهای کنترل شده توسط آن غیرقابل دسترسی می شوند. آلارم ها در محورهای CPU فرعی ظاهر می شوند در حالی که محورهای اصلی CPU ممکن است به کار خود ادامه دهند.اینکه آیا ماشین می تواند در حالت محور کاهش یافته کار کند بستگی به پیکربندی ماشین دارد و اینکه آیا محورهای عملیاتی به تنهایی می توانند کار مفید را انجام دهندبرای اکثر ماشین ها، از دست دادن هر محور کنترل شده تولید را متوقف می کند.

س5: چه چیزی 16i-B sub CPU board را از قدیمی تر سری 16 (مدل B) sub CPU متمایز می کند؟

سری 16 مدل B (نسل قبل از i) از یک خانواده بوردهای فرعی مختلف CPU استفاده می کرد 16i-B (نسل i) از یک پلت فرم سخت افزاری کاملا متفاوت با پردازنده و معماری حافظه به روز شده استفاده می کند. A16B-2203-0754 "New" sub CPU board مخصوص نسل 16i-B است و نمی تواند جایگزین برد های سابق مدل B sub CPU شود.
