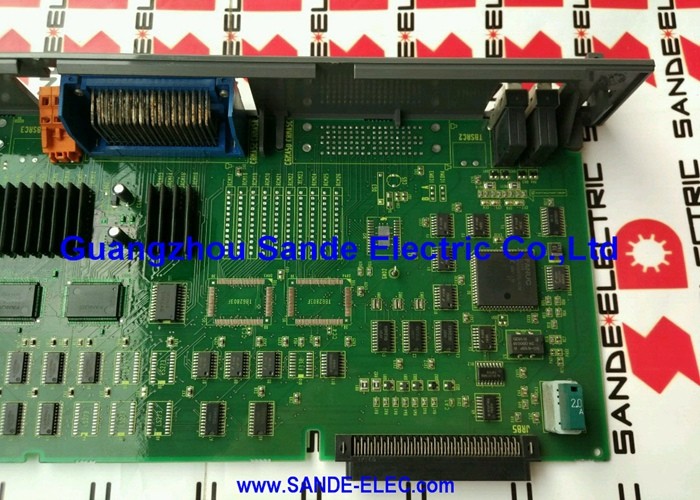

A16B-2203-0698∙ FANUC αi SVM3-20/20/20i هیئت مدیره سیم کشی A06B-6114-H303 / سه محور 20A / FSSB / 200
SVM3 3 محور سرو در یک ماژول
FANUC αi SVM3-20/20/20i (A06B-6114-H303) نوع سه محور خانواده تقویت کننده سرو αi است. در حالی که SVM1 یک محور و SVM2 دو محور را هدایت می کند،SVM3 سه محور سرو را از یک ماژول 60 میلی متر کنترل می کند.
سه محور در یک اثر 60 میلی متر یک دستاورد چگالی قابل توجهی است. SVM3-20/20/20i این کار را با:
- سه ماژول ترانزیستور 20A مستقل (یک در هر محور)
- اتوبوس مشترک DC از سیستم PSM
- یک اتصال فیبر نوری واحد FSSB از CNC خدمت به تمام سه محور از طریق زنجیره ی Daisy
- یک فن خنک کننده داخلی و حرارتی که بار حرارتی ترکیبی را مدیریت می کند
هیئت مدیره سیم کشی A16B-2203-0698 ستون فقرات فیزیکی این مجمع است که در آن تمام سه کانکتور خروجی موتور، اتصالات اتصالات مشترک DC، کانکتور های بازخورد برای هر سه محور،و رابط بورد به بورد به کارت کنترل.
مشخصات کلیدی
| پارامتر | ارزش |
|---|
| ماژول سازگار | SVM3-20/20/20i (A06B-6114-H303) |
| جریان اوج / محور | 20A |
| جریان نامی / محور | 6.5A |
| ماژول های ترانزیستوری | سه × 20A |
| ورودی | 200V240VAC |
| رابط FSSB | آره |
| کارت کنترل | A20B-2101-0042 |
| عرض ماژول | ۶۰ میلی متر |
| انتشار گرما | کل ۲۱ وات |
| وزن تخته | 3 پوند |
معماری PCB داخلی A06B-6114-H303
صفحه محصول KFAS LLC برای A06B-6114-H303 فهرست تمام اجزای داخلی صفحه را نشان می دهد:
- A16B-2203-0698صفحه سیم کشی (این محصول)
- A20B-2100-0742✅ کنترل PCB
- A20B-2101-0042✅ PCB کنترل اضافی
- A90L-0001-0510
- A90L-0001-0385
صفحه سیم کشی A16B-2203-0698 تمام کانکتورهای خارجی را حمل می کند. این جایی است که سیم کشی میدان به پایان می رسد. PCB های کنترل پشت آن قرار دارند و از صفحه به صفحه متصل می شوند.
سناریوهای کاربرد
خطای صفحه سیم کشی SVM3:یک ماژول FANUC αi SVM3-20/20/20i (A06B-6114-H303) در هر سه کانال سرو به طور همزمان خرابی ایجاد می کند. کارت های کنترل به درستی آزمایش می شوند.اتصالات داخلی صفحه سیم کشی A16B-2203-0698 به عنوان خطای شناسایی شده است. تعویض برد (معمولا از طریق تبادل کامل ماژول) تمام سه محور سرو را بازگرداند.
پیکربندی ماشین کوچک سه محور:یک مرکز ماشینکاری CNC فشرده از یک SVM3-20/20/20i برای کنترل سه محور (X، Y، Z) از یک ماژول واحد استفاده می کند صرفه جویی در فضای کابینت درایو در مقایسه با سه واحد جداگانه SVM1
سوالات عمومی
سوال1: تفاوت بین A16B-2203-0698 (SVM3-20/20/20i) و A16B-2203-0680 (SVM3-20/20/40i) چیست؟
- A16B-2203-0698: صفحه سیم کشی برای SVM3-20/20/20/20i (A06B-6114-H303)
- A16B-2203-0680: صفحه سیم کشی برای SVM3-20/20/40i (A06B-6114-H304)
پیکربندی 20/20/40 دارای یک محور 40A به جای سه محور 20A است که نیاز به یک صفحه سیم کشی متفاوت برای پذیرش سخت افزار خروجی جریان بالاتر در محور سوم دارد.
س2: معمولاً موتورهای SVM3-20/20/20i چه موتور هایی را هدایت می کنند؟
این ماژول "معمولاً موتورهای 4i / 3000، 4i / 4000 مدل Fanuc i Servo را هدایت می کند". اینها موتورهای servo αi فشرده با جریان نامگذاری در محدوده 6.5A مستمر در هر محور هستند.SVM3-20/20/20i به طور معمول در ماشین های فشرده CNC یافت می شود، چرخ دارها، EDM های سیم و ماشین های آسیاب چند محوری که سه موتور سرو کوچک تا متوسط از یک ماژول کار می کنند.
سوال 3: آیا تعویض A16B-2203-0698 نیاز به تغییر پارامتر سرو دارد؟
نه، پارامترهای سرو برای هر سه محور در حافظه پارامتر اصلی CNC قرار دارند.CNC ارتباط FSSB را با ماژول دوباره برقرار می کند و مجموعه پارامتر سه محوری موجود را اعمال می کند.تست سرعت پایین در تمام سه محور پس از تعویض قبل از بازگشت به تولید کامل انجام شود.
سوال 4: اگر فن خنک کننده داخل SVM3-20/20/20i خراب شود چه اتفاقی می افتد؟
این ماژول دارای یک فن خنک کننده داخلی است. هر سه محور 20A این مسیر خنک کننده را به اشتراک می گذارند. اگر فن خراب شود، بار حرارتی از هر سه محور بدون تبعید جمع می شود.حفاظت حرارتی ماژول باعث می شود که درایو قبل از رسیدن به دمای بحرانی فعال شود.. CNC Electronics اشاره می کند که فن به عنوان یک بخش سرویس جداگانه در دسترس است. تعویض فن پاسخ صحیح به یک آلارم خنک کننده در این ماژول است ، قبل از در نظر گرفتن خطای سطح هیئت مدیره.
