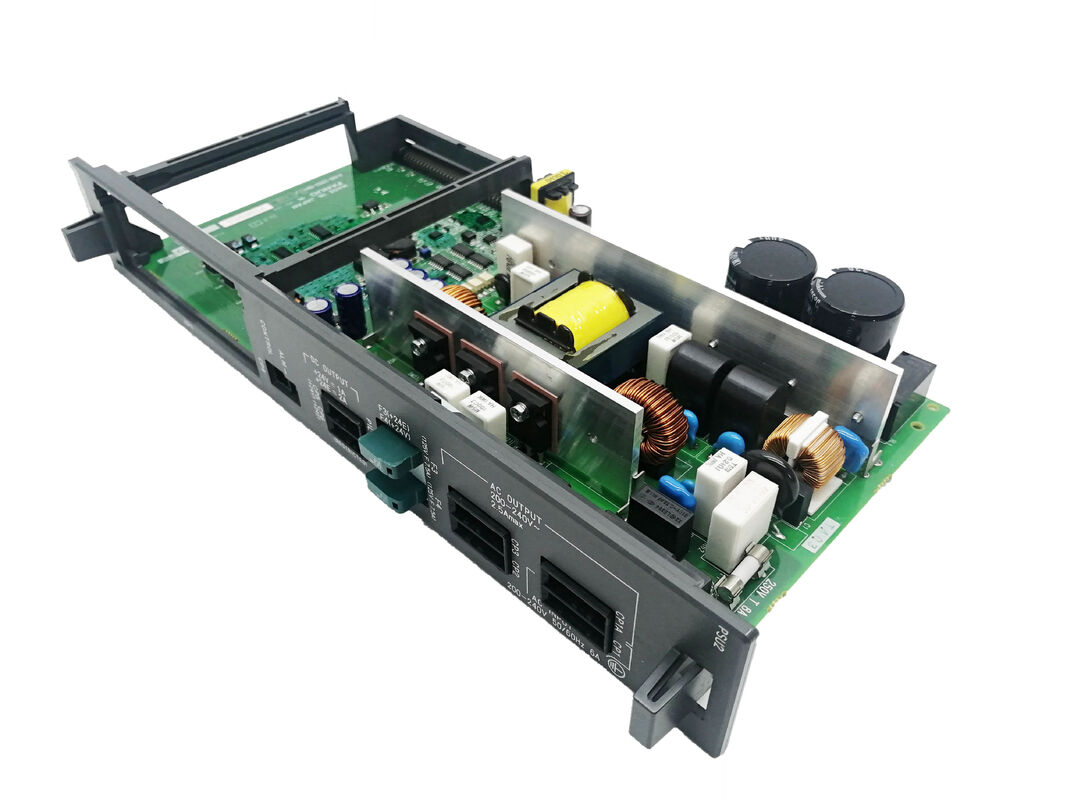

صفحه FANUC استفاده شده A16B-2203-0697 A16B22030697 A16B-22O3-O697

A16B-2203-0697∙ FANUC سری-16 افزون کننده سرو PCB ∙ 1 ∙ 2kW / 1.36kg / Backplane Plug-In / Encoder Feedback / مجموعه حفاظت کامل

PCB افزون کننده سرو یک درایو کامل در یک کارت

A16B-2203-0697 به عنوان یک PCB تقویت کننده سرو طبقه بندی شده است. نه فقط یک صفحه سیم کشی یا صفحه کنترل، بلکه یک عملکرد تقویت کننده سرو کامل در قالب صفحه مدار چاپی است.این معماری تقویت کننده مبتنی بر کارت به این معنی است که درایو سرو کامل برای یک محور به یک اسلات backplane واحد وصل می شود، به جای اشغال یک محفظه ماژول جداگانه.

این رویکرد فشرده و یکپارچه است:اکوسیستم سری 16 A16B-2203-0697 را به عنوان یک کارت پلاگین در کنار سایر کارت های کاربردی در قفس کارت CNC یا یک قفسه کارت servo اختصاصی قرار می دهد. تمام اتصالات ¢ ورودی فرمان از CNC / PMC ، بازخورد رمزگذاری کننده از موتور سرو و خروجی قدرت به موتور ¢ از طریق کانکتورهای لبه کارت و اتصالات backplane انجام می شود.

مشخصات کلیدی

کلاس قدرت ۱٫۲ کیلو وات ٫ متناسب با کاربرد

قدرت مستمر 1 ٪ 2 کیلو وات این PCB تقویت کننده سرو را برای:

محورهای کوچک سرو:محورهای ماشین کمک کننده چرخاندن مجله ابزار، شاخص سازی قطعه کار، چرخش پالت در حالی که محور محور کوچک است و نیاز به قدرت مداوم متوسط است.

پیکربندی ماشین آلات کامپکت:مراکز کوچک ماشینکاری CNC و مراکز چرخش که در آن تمام موتورهای محوری در سطح پایین قدرت هستند ️ کل قدرت سرو ماشین در ظرف ظرفیت ترکیبی چندین کارت سرو 1 ️ 2 کیلو وات است.

محورهای سرو در توابع تخصصی ماشین آلات:موقعیت سنجه اندازه گیری، شاخص سازی افزایشی جدول چرخشی، یا سایر توابع حرکت کنترل شده که چرخه کار و بار در محدوده 1 ′2kW مستمر است.

بیش از حد فشار کوتاه مدت 150 ٪ 200٪ باعث می شود که مازاد چرخشی کوتاه مدت مورد نیاز برای شتاب محور ٪ یک موتور در حال کار با 1kW به طور مداوم می تواند 1.5 ٪ 2kW را در طول فاز شتاب خود تولید کند.سپس با بار 1kW حرکت کنید.

سناریوهای کاربرد

خطای سرو محور کمکی سری ۱۶:یک دستگاه CNC سری FANUC-16 یک آژیر سرو را بر روی یک محور کمکی (مجلس ابزار، میز چرخشی یا مشابه) ایجاد می کند. PCB تقویت کننده A16B-2203-0697 به عنوان خطا شناسایی می شود.تعویض پلگ ان به سوراخ backplane بازگرداننده محور.

نگهداری سیستم سرو قفس کارت:یک دستگاه ابزار سری 16 تحت یک برنامه نگهداری کامل از servo drive قرار می گیرد.چندین کارت A16B-2203-0697 در سراسر قفسه کارت سرو ماشین جایگزین می شوند تا عمر خدمت سیستم سرو کامل را تنظیم کنند.

سوالات عمومی

سوال1: تفاوت بین A16B-2203-0697 و یک صفحه سیم مانند A16B-2203-0695 چیست؟

A16B-2203-0695 یک هیکل سیم کشی در داخل یک محفظه ماژول تقویت کننده سرو اختصاصی است. این یک جزء در یک واحد محرک مستقل بزرگتر است.A16B-2203-0697 یک PCB تقویت کننده سرو کامل است که به طور مستقیم به یک backplane متصل می شود تمام درایو سرو برای یک محور در این کارت واحد قرار دارد، بدون یک محفظه ماژول جداگانه.

س2: آیا 150 ٪ 200٪ بیش از حد بیش از حد به این معنی است که موتور می تواند به طور مداوم بیش از حد بیش از حد باشد؟

نه. 150 ٪ 200 ٪ بیش از حد بار یک رتبه بندی کوتاه مدت قابل اجرا برای مرحله شتاب حرکت محور، به طور معمول در ثانیه اندازه گیری می شود.حفاظت حرارتی تقویت کننده (و محدودیت های حرارتی موتور) مانع از کار مداوم بالاتر از 100٪ نامگذاری مداوم می شودبار بیش از حد اجازه می دهد چرخش چرخش فراتر از محدودیت مداوم بدون آسیب سخت افزار، تا زمانی که مدت بار بیش از حد در محدوده ثابت زمان حرارتی سیستم حفاظت است.

سوال 3: آیا A16B-2203-0697 مخصوص CNC های سری 16 است یا با سری 15 و سری 18 سازگار است؟

سری 16 از یک قفس کارت خاص و استاندارد backplane استفاده می کند.قفس های کارت سری 15 و سری 18 از پیکربندی های مختلف پشت صفحه استفاده می کنند ️ قبل از نصب A16B-2203-0697 در یک برنامه غیر سری 16 از مستندات سخت افزاری CNC مربوطه تأیید کنید.

سوال 4: اگر خنک سازی با هوای اجباری قطع شود، چه اتفاقی برای محور سرو می افتد؟

حفاظت حرارتی (O / T: بیش از حد درجه حرارت) درجه حرارت تقویت کننده را کنترل می کند. اگر خنک شدن کاهش یابد ️ فیلتر هوا مسدود شده ، فن خنک کننده شکست خورده ️ درجه حرارت تقویت کننده افزایش می یابد.محافظت حرارتی تقویت کننده را قبل از رسیدن ترانزیستورهای قدرت به دمای بحرانی فعال می کند، محافظت از سخت افزار با هزینه از دست دادن محور سرو. آلارم سرو تولید شده خطا حرارتی را شناسایی می کند.

سوال 5: A16B-2203-0697 از چه اتصال دهنده های چند پین استفاده می کند؟

پیکربندی کانکتور چند پین لبه برای پشت پرده قفس کارت سری 16 استاندارد است. کانکتور تمام اتصالات سیگنال و برق را از پشت پرده به کارت فراهم می کند:منبع برق کنترل، سیگنال های فرمان CNC / PMC ، سیگنال های بازخورد کدگر و قدرت خروجی موتور.
