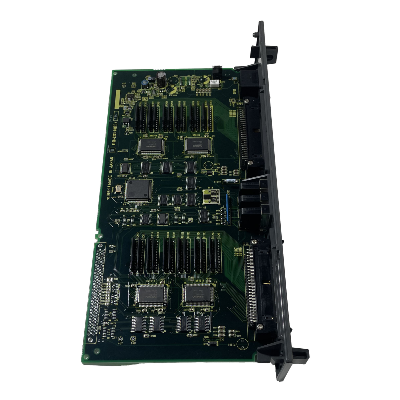

صفحه FANUC استفاده شده A16B-2203-0695 A16B22030695 A16B-22O3-O695

A16B-2203-0695 | FANUC αis Dual-Axis 20/20 Servo Wiring Board — A06B-6114 & A06B-6117 / FSSB / 200–230VAC / اتصال برق کنترل

دو محور 20/20 - هر کانال در 20 آمپر

تعیین 20/20 هر دو محوری را که این تخته سیم‌کشی به آنها خدمت می‌کند مشخص می‌کند:

• محور 1:حداکثر ظرفیت خروجی سروو 20 آمپر
• محور 2:حداکثر ظرفیت خروجی سروو 20 آمپر

این پیکربندی متقارن 20/20 در خدمت ماشین‌ابزارهایی است که هر دو محور کنترل‌شده نیازهای گشتاور مشابهی دارند - یک پیکربندی استاندارد 2 محوره مانند محورهای X و Z یک مرکز تراش، یا محورهای X و Y یک مرکز ماشینکاری فشرده، که در آن هر دو محور از یک ردیف موتور αi استفاده می‌کنند.

رتبه بندی 20A در هر کانال، سروموتورهای سری αi FANUC را در کلاس 20A پوشش می دهد - معمولاً موتورهایی در ردیف عملکرد αiS 4/4000 تا αiS 8/3000، مناسب برای کاربردهای محور اینرسی متوسط ​​در نرخ تغذیه متوسط ​​تا بالا.

مشخصات کلیدی

اتصال برق/کنترل - آنچه که این برد در واقع انجام می دهد

"ارتباط برق/کنترل" نقش تایید شده A16B-2203-0695 در ماژول میزبان آن است. این بدان معنی است که برد دو عملکرد موازی را انجام می دهد:

مسیر برق:منبع تغذیه باس DC و جریان خروجی موتور سه فاز را برای هر دو محور مسیریابی می کند. هادی های مسی با جریان بالا برد سیم کشی 20 آمپر در هر کانال را بین اتصال باس DC، مرحله خروجی IGBT و کانکتور کابل موتور حمل می کند.

مسیر کنترل:اتصالات الکتریکی برد به برد بین الکترونیک کنترل ماژول میزبان و سخت افزار مرحله قدرت را فراهم می کند - سیگنال های درایو دروازه از مسیر PCB کنترل از طریق برد سیم کشی به دستگاه های IGBT. بازخورد سنسور فعلی از برد سیم کشی به PCB کنترل باز می گردد.

سناریوهای کاربردی

خطای برد ماژول 20/20 دو محوره:یک ماژول سروو دو محوره FANUC αis خطاهایی را ایجاد می کند که هر دو محور 20A را به طور همزمان تحت تأثیر قرار می دهد - به جای خطاهای برد کنترل محور منفرد، مطابق با خرابی برد سیم کشی مشترک است. A16B-2203-0695 جایگزین شده است و مسیرهای برق و کنترل را برای هر دو کانال بازیابی می کند.

صرفه جویی در ماژول بین نسلی:یک کارگاه خدمات CNC یک برد سیم کشی A16B-2203-0695 را برای پوشش هر دو ماژول دو محوره قاب A06B-6114 و فریم A06B-6117 در ناوگان خدمات خود نگهداری می کند.

سوالات متداول

Q1: آیا A16B-2203-0695 ماژول کامل دو محوره است یا فقط برد سیم کشی داخلی؟

A16B-2203-0695 برد سیم کشی داخلی داخل ماژول میزبان دو محوره است. ماژول کامل آمپلی فایر سروو - که با نام های A06B-6114-Hxxx یا A06B-6117-Hxxx سفارش داده شده است - همچنین شامل یک PCB کنترلی و دستگاه های برق IGBT است. A16B-2203-0695 یک قطعه جایگزین در سطح برد است، نه ماژول کامل.

Q2: مشخصات می گوید "رویکرد تعویض: تعویض با آمپر کامل" - آیا این به این معنی است که تعویض برد معمولی نیست؟

"تعویض با آمپر کامل" نشان می دهد که رویکرد استاندارد سرویس جایگزین ماژول کامل تقویت کننده میزبان به جای جداسازی برد سیم کشی است. جایگزینی A16B-2203-0695 در سطح برد نیاز به دسترسی متخصص به قطعات داخلی ماژول دارد - نه یک عملیات میدانی استاندارد. برای اکثر سایت ها، تبادل کامل ماژول سریعتر است. برای کارگاه های تعمیر با دسترسی به قطعات داخلی درایو FANUC، برد A16B-2203-0695 جایگزین مقرون به صرفه ای است.

Q3: آیا A16B-2203-0695 هنگام تعویض بر پارامترهای سروو تأثیر می گذارد؟

خیر. پارامترهای سرو برای هر دو محور در حافظه پارامتر اصلی CNC قرار دارند، نه در برد سیم کشی. پس از نصب جایگزین و بازگرداندن ماژول به سرویس، CNC پارامترهای محور موجود را از طریق پیوند فیبر نوری FSSB اعمال می کند.

Q4: چه مدل های موتور αi با کانال های 20A این ماژول سازگار است؟

رتبه 20 آمپر در هر کانال با سروو موتورهای سری αi FANUC در کلاس 20A - αiS 4/4000، αiS 8/3000، و رتبه بندی موتورهای قابل مقایسه از محدوده سروو موتور αi مطابقت دارد. موتورهای با رتبه بالاتر (40A، 80A) به پیکربندی ماژول ها و تابلوهای سیم کشی با جریان بالاتر نیاز دارند.

Q5: "مسیر هوای اجباری مشترک" برای خنک کننده این ماژول به چه معناست؟

ماژول دو محوره از یک کانال خنک کننده هوای اجباری مشترک برای هر دو مرحله برق محور استفاده می کند. یک فن هوا را از طریق ماژول می کشد و هم اجزای پر جریان برد سیم کشی A16B-2203-0695 و هم PCB کنترل را به طور همزمان خنک می کند. اگر فن خنک کننده ماژول از کار بیفتد، هر دو محور به یک اندازه در معرض خطر اضافه بار حرارتی قرار دارند - بنابراین خرابی فن یکی از موارد مهم نگهداری برای ماژول های دو محوره با استفاده از خنک کننده مشترک است.
