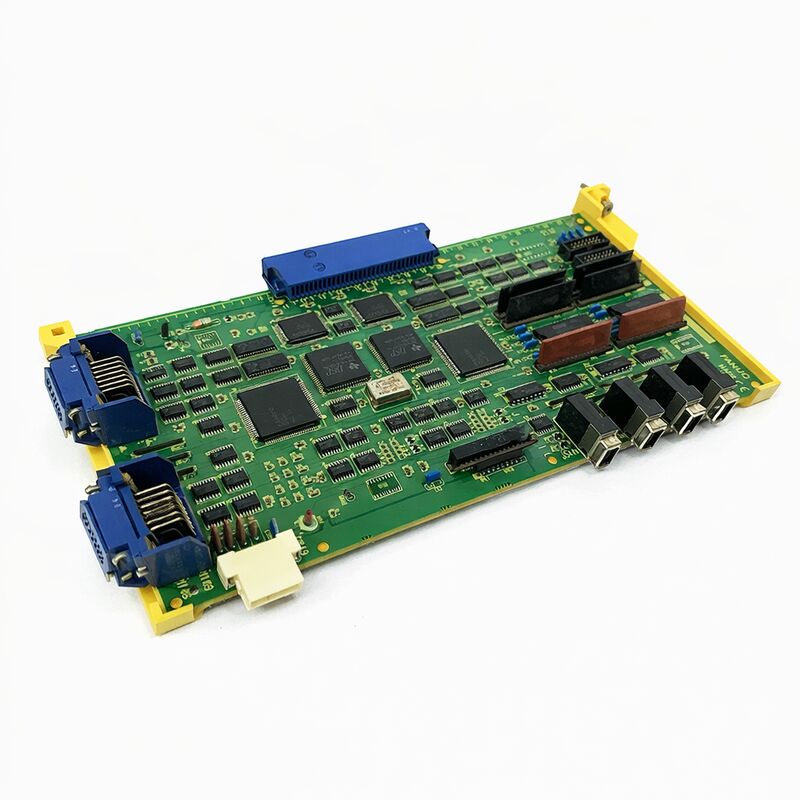

FANUC A16B-2203-0691 ماژول سروو آلفا آی (αi) PCB سیم‌کشی برای aiSV1-20

مرور کلی

A16B-2203-0691 یک PCB سیم‌کشی ماژول سروو αi است که با سخت‌افزار آمپلی‌فایر aiSV1-20 استفاده می‌شود. این برد به عنوان بردی که معمولاً روی ماژول‌های سری αiSV تک‌محوره A06B-6114 نصب می‌شود، توصیف شده است و کانال‌های قطعات نیز آن را به عنوان PCB برای ALPHA-i SERVO SVM1-20I شناسایی می‌کنند.

این موضوع آن را در بخش سیم‌کشی/کنترل داخلی آمپلی‌فایر قرار می‌دهد تا در لایه برد اصلی CNC یا برد ارتباطی.

این برد یک قطعه یدکی عمومی نیست. این برد متعلق به ساختار داخلی ماژول سروو αi است و به خانواده آمپلی‌فایر که در آن نصب شده است، مرتبط است. در کارهای تعمیر و نگهداری، بردها در این موقعیت با نقش دقیق آمپلی‌فایر و نوع ماژول نصب شده مطابقت داده می‌شوند، زیرا برد از ساختار الکتریکی داخلی آمپلی‌فایر سروو پشتیبانی می‌کند تا یک عملکرد کنترل‌کننده خارجی گسترده.

فهرست دفترچه راهنمای تعمیر و نگهداری نیز A16B-2203-0691 را با پیکربندی‌های αi SV 20 در محدوده A06B-6117-H103 / C103 مرتبط می‌کند، در حالی که توضیحات محصول ذکر شده در بالا آن را به ماژول‌های تک‌محوره A06B-6114 aiSV مرتبط می‌کند.

در عمل، این بدان معناست که مدل دقیق آمپلی‌فایر نصب شده و برچسب برد باید همیشه قبل از سفارش بر روی سخت‌افزار بررسی شود.

داده‌های فنی

کاربردها

این برد برای ماژول‌های آمپلی‌فایر سروو αi نصب شده FANUC که در حال حاضر از موقعیت برد سیم‌کشی داخلی A16B-2203-0691 استفاده می‌کنند، مناسب است.

این برد به ویژه در تعمیر ماژول سروو، بازسازی برد و احیای آمپلی‌فایر که در آن سخت‌افزار ماژول اصلی تا حد زیادی دست نخورده باقی می‌ماند اما PCB داخلی نیاز به تعویض دارد، مرتبط است.

این برد به ویژه زمانی مفید است که بخش قدرت و مجموعه هیت سینک قابل سرویس باقی می‌مانند، اما برد داخلی ماژول برای بازگرداندن ساختار آمپلی‌فایر اصلی نیاز به تعویض دارد.

در آن محیط، مطابقت دادن برد سیم‌کشی یکسان به حفظ معماری ماژول موجود و چیدمان کارت کنترل نصب شده کمک می‌کند.

راهنمای انتخاب

هنگام انتخاب A16B-2203-0691، ابتدا کد برد را مستقیماً روی PCB نصب شده تأیید کنید و سپس مدل آمپلی‌فایر را که در آن نصب شده است، بررسی کنید.

این مرحله مهم است زیرا همین خانواده برد در چندین نوع ماژول سروو αi ظاهر می‌شود و مدل‌های نزدیک ممکن است روی پیکربندی‌های جریان یا محور متفاوت استفاده شوند.

دوم، خود نام آمپلی‌فایر را بررسی کنید.

قوی‌ترین توصیف برد این مدل را با aiSV1-20 و ماژول‌های تک‌محوره A06B-6114 مرتبط می‌کند، در حالی که مراجع دفترچه راهنما نیز آن را با لیست‌های αi SV 20 مرتبط می‌کنند.

این بدان معناست که قابل اعتمادترین روش انتخاب، کد برد نصب شده واقعی به همراه برچسب آمپلی‌فایر نصب شده است.

سوم، زمینه برد را در داخل ماژول بررسی کنید. برخی لیست‌ها ذکر می‌کنند که ماژول سروو با این برد سیم‌کشی همراه با کارت کنترل FSSB A16B-2101-004x نصب شده است، که می‌تواند هنگام تأیید بصری اجزای داخلی آمپلی‌فایر در حین سرویس کمک کند.

راهنمای تعویض

قبل از سفارش، برچسب برد، مدل آمپلی‌فایر و نوع دقیق ماژول که در آن نصب شده است را تأیید کنید. در بردهای داخلی ماژول سروو، این سه بررسی قابل اعتمادتر از تلاش برای شناسایی برد فقط از یک توصیف گسترده خانواده سروو هستند.

اگر آمپلی‌فایر قبلاً تعمیر شده است، همچنین عاقلانه است که علائم برد نصب شده فعلی را با سوابق دستگاه مقایسه کنید.

ماژول‌های سروو قدیمی‌تر می‌توانند برد‌های جایگزین از کارهای خدماتی قبلی را حمل کنند، بنابراین تأیید مستقیم سخت‌افزار امن‌ترین مسیر است.

سوالات متداول

Q1: A16B-2203-0691 چه نوع بردی است؟
این یک PCB سیم‌کشی ماژول سروو αi است. از نظر عملی، این برد در داخل ماژول آمپلی‌فایر قرار می‌گیرد و از ساختار برد داخلی واحد سروو پشتیبانی می‌کند تا به عنوان یک کنترل‌کننده عمومی یا برد نمایشگر عمل کند.

Q2: چرا "aiSV1-20" در توضیحات مهم است؟
زیرا نقش آمپلی‌فایر-سمت برد را مشخص می‌کند. بردی که در ماژول aiSV1-20 نصب شده است باید برای حفظ همان پیکربندی آمپلی‌فایر نصب شده انتخاب شود، نه فقط با مطابقت دادن خانواده گسترده‌تر برد FANUC.

Q3: چرا باید قبل از خرید مدل آمپلی‌فایر بررسی شود؟
زیرا خانواده‌های برد مانند این می‌توانند در چندین نوع آمپلی‌فایر αi ظاهر شوند. برچسب دقیق ماژول نصب شده به تأیید اینکه آیا برد متعلق به همان جریان، محور و ساختار ماژول موجود در سرویس است، کمک می‌کند.

Q4: آیا این آمپلی‌فایر سروو کامل است؟
خیر. این یک PCB است که در داخل ماژول آمپلی‌فایر سروو استفاده می‌شود، نه مجموعه کامل آمپلی‌فایر. این تمایز مهم است زیرا جایگزین باید نقش برد داخلی را در داخل آمپلی‌فایر موجود مطابقت دهد، نه کل درایو را به عنوان یک واحد کامل.

Q5: قبل از خرید چه چیزی باید بررسی شود؟
برچسب برد را بررسی کنید، نوع آمپلی‌فایر را تأیید کنید و زمینه ماژول نصب شده را بررسی کنید. در بردهای داخلی آمپلی‌فایر، این ترکیب تطابق بسیار ایمن‌تری نسبت به اتکا فقط به یک توصیف خانواده گسترده ارائه می‌دهد.
