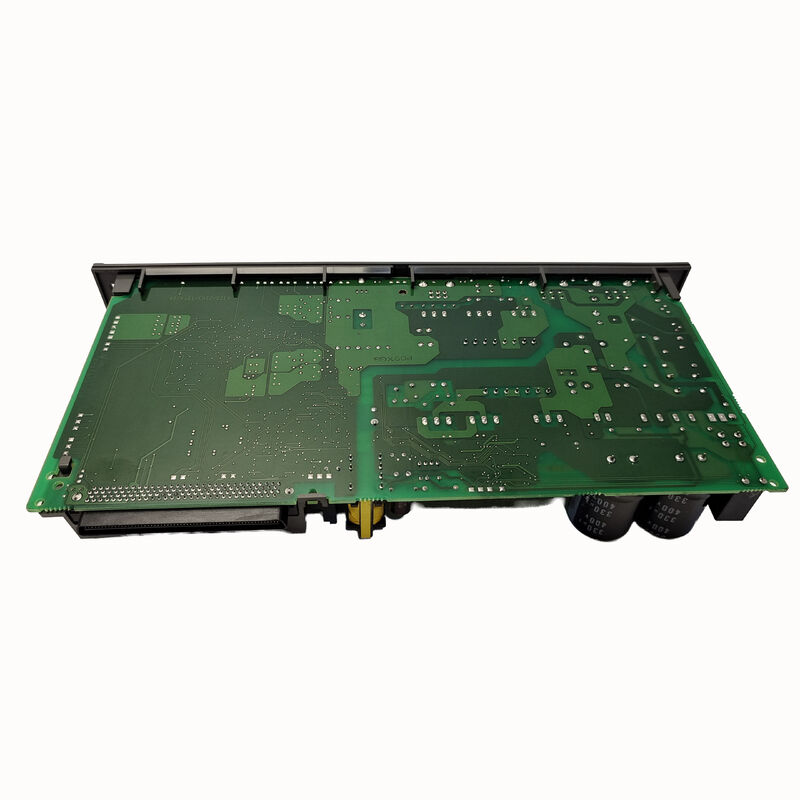

FANUC PCB BOARD A16B-2203-0675 A16B22030675 A16B-22O3-O675

A16B-2203-0675 | برد سروو پاور FANUC Alpha-I SVM2-160/160i — A06B-6114-H211 / دوگانه 160A / 39A دارای امتیاز / بزرگترین SVM دو محوره

SVM2-160/160i - بزرگترین ماژول سروو دو محوره

A06B-6114-H211 SVM2-160/160i بالاترین جریان در خانواده ماژول سروو دو محوره Alpha-I SVM2 FANUC است - بزرگترین ماژول سروو دو محوره در سری ai. A16B-2203-0675 برد برق/سیم کشی آن است که توسط دفترچه راهنمای نگهداری FANUC B-65285EN/03 تایید شده است.

خانواده کامل SVM2 A16B-2203-0675 را در بالای محدوده تأیید می کند:

مشخصات کلیدی

معماری دو PCB - برد پاور و کارت کنترل

ماژول سروو A06B-6114-H211 شامل دو PCB اصلی است:

برد برق/سیم کشی (A16B-2203-0675 — این محصول):سیگنال‌های درایو گیت را از کارت کنترل به هر دو ماژول ترانزیستور 160A IGBT هدایت می‌کند، بازخورد جریانی را از مقاومت‌های شنت مرحله قدرت حمل می‌کند و همه کانکتورهای رابط خارجی - کانکتورهای فیبر نوری FSSB، کابل‌های رمزگذار موتور و I/O سیگنال را فراهم می‌کند.

کارت کنترل FSSB (A20B-2100-0741):حلقه های کنترل سرعت و جریان را برای هر دو محور اجرا می کند، با CNC از طریق گذرگاه سریال FSSB ارتباط برقرار می کند و دستورات PWM را تولید می کند که برد پاور به ترانزیستورهای IGBT هدایت می کند.

سناریوهای کاربردی

خطای برد پاور SVM2-160/160i:یک سیستم سروو FANUC Alpha-I با یک ماژول 160/160i خطاهای مرحله قدرت را ایجاد می کند. پس از بررسی ترانزیستورهای 160A IGBT و کارت کنترل، برد پاور A16B-2203-0675 به عنوان خطا شناسایی می شود. تعویض، مسیریابی سیگنال داخلی ماژول سروو را بازیابی می کند.

تعمیر و نگهداری سروو مرکز ماشینکاری بزرگ:یک مرکز تولید، سیستم سروو مرکز ماشینکاری CNC سنگین خود را حفظ می کند. A16B-2203-0675 به عنوان بخشی از تعمیرات اساسی ماژول SVM2-160/160i جایگزین شده است.

سوالات متداول

Q1: آیا A16B-2203-0675 همان بردی است که در A06B-6117-H211 استفاده شده است؟

A06B-6114-H211 و A06B-6117-H211 هر دو ماژول های SVM2-160/160i هستند اما از نسخه های مختلف سری درایو - 6114 طراحی قبلی است، 6117 نسخه بعدی است. A16B-2203-0675 برای A06B-6114-H211 و A06B-6117-H211 تأیید شده است. از روی پلاک ماژول نصب شده بررسی کنید که کدام مدل درایو نصب شده است.

Q2: خروجی نامی پیوسته 39A با رتبه ترانزیستور اوج 160A چگونه ارتباط دارد؟

رتبه ترانزیستور 160A حداکثر جریان اوج لحظه ای است که IGBT می تواند تحمل کند. خروجی پیوسته با امتیاز 39A جریان پایداری است که درایو برای ارائه در عملکرد معمولی سروو بدون گرمای بیش از حد طراحی شده است. نسبت بزرگ بین پیک (160A) و پیوسته (39A) فضای سر را برای اضافه بار سروو - اوج شتاب، توقف های اضطراری، و برش های گذرا - بدون تجاوز از منطقه عملیاتی ایمن ترانزیستور فراهم می کند.

Q3: کدام کدهای هشدار دهنده سروو به طور خاص خطای برد پاور را در مقابل خطای کارت کنترل نشان می دهد؟

خطاهای برد برق معمولاً این موارد را ایجاد می کنند: آلارم ترانزیستور IGBT (جریان اضافه، اتصال کوتاه)، خطاهای درایو دروازه (جایی که ترانزیستور به دلیل از دست دادن سیگنال درایو به درستی سوئیچ نمی کند)، یا ناهنجاری های بازخورد جریان. خطاهای کارت کنترل باعث ایجاد هشدارهای ارتباطی FSSB (آژیرهای SV 8 یا 9) یا خطاهای کنترل سرعت/جریان می شود. هنگامی که هر دو محور به طور همزمان با یک هشدار مربوط به برق از کار می افتند و ترانزیستورها سالم هستند، برد قدرت A16B-2203-0675 مظنون اصلی است.

Q4: آیا جایگزینی A16B-2203-0675 نیاز به وارد کردن مجدد پارامتر سروو دارد؟

خیر. پارامترهای سروو در حافظه پارامتر اصلی CNC قرار دارند، نه در PCB ماژول سروو. پس از نصب برد برق جایگزین و مونتاژ مجدد ماژول، CNC پارامترهای سروو را در هنگام روشن شدن اولیه بارگیری می کند. قبل از بازگشت به تولید، پاسخ صحیح سروو را در هر دو کانال محور بررسی کنید.

Q5: چه اقدامات احتیاطی ایمنی قبل از دسترسی به A16B-2203-0675 در داخل ماژول سروو اعمال می شود؟

منبع تغذیه را خاموش کرده و قفل کنید. مدت زمان تخلیه مشخص شده در دفترچه راهنمای تعمیر و نگهداری سروو آمپلی فایر FANUC Alpha - معمولاً حداقل 5 دقیقه صبر کنید. با استفاده از یک ولت متر کالیبره شده اطمینان حاصل کنید که ولتاژ باس DC کمتر از 30 ولت DC است. باس DC SVM2-160/160i با ولتاژ تقریبی 280 ولت DC از ورودی 200 ولت AC کار می کند. دسته A16B-2203-0675 با بند مچی ضد الکتریسیته ساکن روی سطح ایمن ESD.
