A16B-2203-0674 | برد سروو سیم کشی FANUC Alpha-I SVM2-80/160i — A06B-6114-H210 / دو محوره 80A+160A نامتقارن

SVM2-80/160i - درایو دو محوره نامتقارن

دفترچه راهنمای تعمیر و نگهداری FANUC B-65285EN/03 A16B-2203-0674 را به عنوان برد سیم‌کشی A06B-6114-H210 تأیید می‌کند که دارای نام SVM2-80/160i است. این نوع جریان نامتقارن خانواده سروو درایو دو محوره SVM2 است:

امتیاز نامتقارن 80A/160i SVM2-80/160i آن را به درایو ارجح برای ماشین‌ابزارهای CNC تبدیل می‌کند که در آن دو محور تقاضای توان بسیار متفاوتی دارند - به عنوان مثال، یک محور Z پر بار (ستون یا رم) جفت شده با یک محور Y با بار پایین‌تر، یا یک محور تغذیه جدول با موقعیت محوری پیش‌ محور جفت شده است.

مشخصات کلیدی

نقش برد سیم کشی در SVM2-80/160i

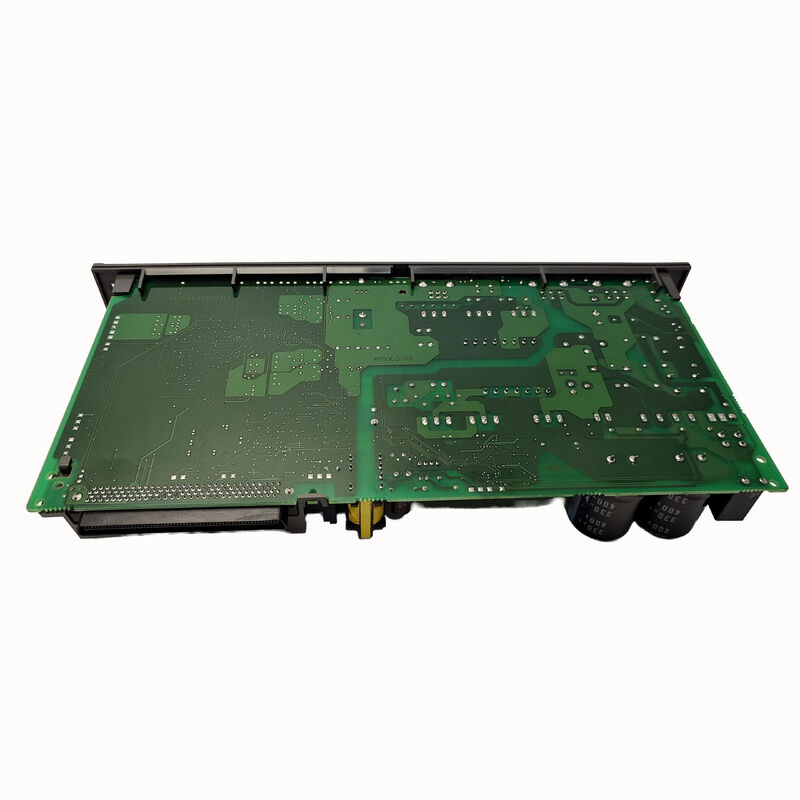

برد سیم کشی A16B-2203-0674 مسیریابی سیگنال داخلی مخصوص معماری نامتقارن 80/160i را کنترل می کند. دو کانال محوری دارای اندازه‌های ماژول ترانزیستور متفاوتی هستند - کانال 160A به ماژول‌های IGBT بزرگتر از کانال 80A نیاز دارد - و طرح PCB و اندازه هادی برد سیم‌کشی این سطوح مختلف جریان را منعکس می‌کند.

تخته سیم کشی:

• سیگنال درایو گیت از کارت کنترل FSSB به دو بانک IGBT با ظرفیت متفاوت
• بازخورد جریان از دو مدار سنجش جریان با رتبه های متفاوت
• کانکتورهای فیبر نوری خارجی FSSB برای ارتباطات CNC
• دو کانکتور کابل رمزگذار موتور (یکی در هر کانال محور)

سناریوهای کاربردی

خطای برد سیم کشی SVM2-80/160i در سیستم محور نامتقارن:یک FANUC CNC با درایو SVM2-80/160i آلارم های سروو را توسعه می دهد. پس از بررسی کارت کنترل و مرحله برق، برد سیم کشی A16B-2203-0674 به عنوان عیب شناسایی می شود. تعویض عملکرد سروو دو محوره را بازیابی می کند.

شناسه بازبینی ماژول سروو /07B:ویرایش تایید شده /07B روی برچسب برد ذکر شده است. هنگام تهیه منبع، ویرایش را از روی برچسب برد نصب شده تأیید کنید تا از سازگاری با ویرایش سخت افزار ماژول سروو خاص اطمینان حاصل کنید.

سوالات متداول

Q1: چه چیزی A16B-2203-0674 (SVM2-80/160i) را از A16B-2203-0673 (SVM2-80/80i) متمایز می کند؟

هر دو برد سیم کشی برای درایوهای دو محوره SVM2 سری A06B-6114 هستند، اما برای انواع ظرفیت فعلی متفاوت. A16B-2203-0673 SVM2-80/80i (80A + 80A، محورهای برابر) را ارائه می دهد. A16B-2203-0674 SVM2-80/160i (80A + 160A، نامتقارن) را ارائه می دهد. بردها قابل تعویض نیستند - چیدمان PCB و اندازه هادی برای سازگاری با اندازه های مختلف ماژول ترانزیستور در کانال 160A متفاوت است.

Q2: چرا یک ماشین باید از یک درایو نامتقارن 80A/160A به جای یک جفت همسان استفاده کند؟

SVM2-80/160i هنگامی که دو محور در یک موقعیت کابینت دارای نیازهای قدرت قابل توجهی متفاوت هستند، انتخاب بهینه است. استفاده از یک درایو نامتقارن، مرحله قدرت را برای هر محور به درستی اندازه می‌دهد - از هزینه و تولید گرما ناشی از تعیین بیش از حد محور فندک با ظرفیت 160 آمپر جلوگیری می‌کند و در عین حال اطمینان می‌دهد که محور سنگین‌تر فضای جریان کافی دارد.

Q3: آیا A16B-2203-0674 با همان کارت کنترل FSSB مانند A16B-2203-0673 کار می کند؟

بله هر دو SVM2-80/80i و SVM2-80/160i از خانواده کارت های کنترل FSSB یکسانی (A16B-2100-074x یا A16B-2101-004x) استفاده می کنند. کارت کنترل، الگوریتم سروو دیجیتال و ارتباطات FSSB را برای هر دو رتبه بندی درایو به طور یکسان اداره می کند - فقط برد سیم کشی برای سازگاری با سخت افزارهای مختلف مرحله قدرت متفاوت است.

Q4: هنگام تعویض A16B-2203-0674 در داخل ماژول سروو چه اقدامات احتیاطی ایمنی اعمال می شود؟

برق شبکه را خاموش و قفل کنید. قبل از باز کردن ماژول مطمئن شوید که باس DC SVM2-80/160i زیر 30 ولت تخلیه شده است. SVM کلاس 200 ولت با گذرگاه تقریباً 280 ولت DC کار می کند - این ولتاژ پس از خروج از شبکه باقی می ماند. تخته جایگزین را با یک بند مچی ضد الکتریسیته ساکن روی سطح ایمن ESD بمالید.

Q5: چگونه تأیید کنم A16B-2203-0674 برد سیم کشی صحیح برای SVM2-80/160i من است؟

پلاک جلوی ماژول درایو شماره مدل A06B-6114-H210 (مشخصات سفارش) یا A06B-6114-C210 (مشخصات واحد) را برای SVM2-80/160i نشان می دهد. دفترچه راهنمای تعمیر و نگهداری FANUC B-65285EN/03 A16B-2203-0674 را به عنوان انتساب برد سیم کشی تایید می کند. همچنین قبل از سفارش تعویض، شماره قطعه را از روی برچسب روی خود برد نصب شده بررسی کنید.
