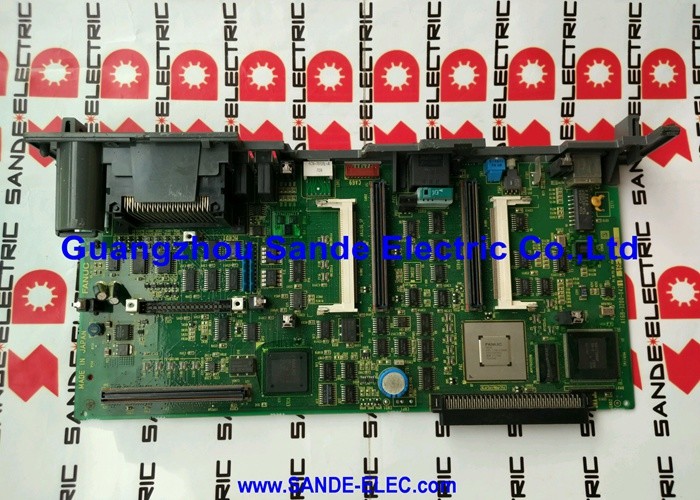

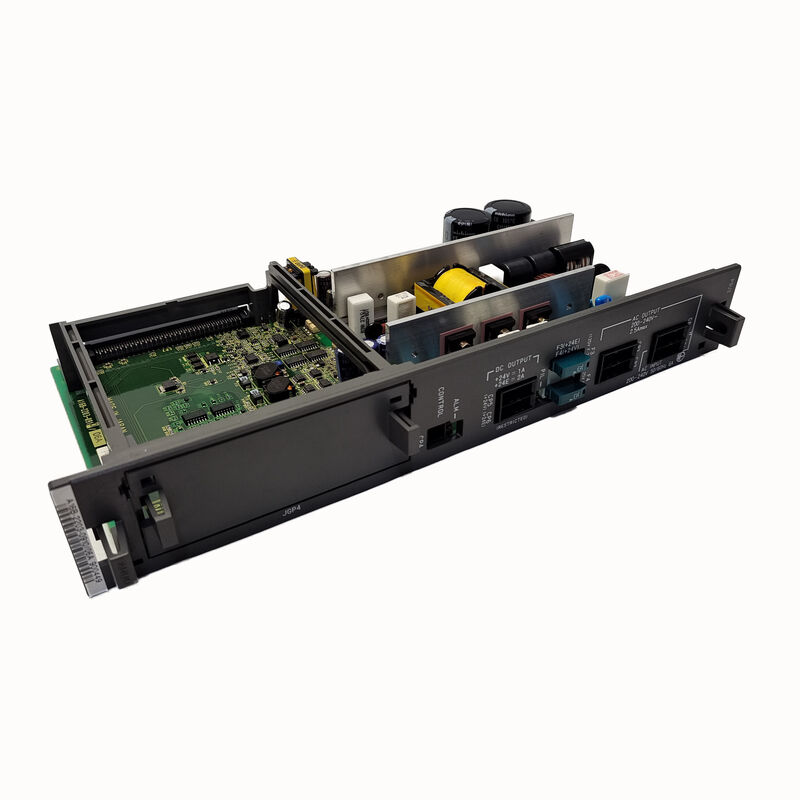

A16B-2203-0673 FANUC الفا-I SVM2-80/80i Servo Wiring Board A06B-6114-H209 / دو محور 80A + 80A / FSSB / 200V
A06B-6114-H209 ماژول سرو SVM2-80/80i
دستورالعمل نگهداری FANUC B-65285EN/03 تایید می کند: A16B-2203-0673 هیئت سیم کشی برای ماژول سرو A06B-6114-H209 SVM2-80/80i است.این نوع دو محور 80A/80A از خانواده SVM (Servo Module) سری Alpha-I FANUC است. یک تقویت کننده دو محور servo که دو محور ماشین CNC را از یک ماژول فشرده تامین می کند..
نام SVM2-80/80i مشخصات اصلی درایو را کد می کند:
- SVM= ماژول سرو (دستگیر دو محوری یکپارچه)
- 2= دو کانال محور سرو
- 80/80= 80A ظرفیت اوج جریان در هر محور
- i= نوع i (تولید الفا-I، رابط ارتباطی دیجیتال FSSB)
مشخصات کلیدی
| پارامتر |
ارزش |
| درایو سازگار |
A06B-6114-H209 (SVM2-80/80i) |
| تعداد محورها |
2 (دو محور) |
| جریان اوج |
80A در هر محور |
| تولید نامی |
19A در هر محور (متداوم) |
| ترانزیستورهای قدرت |
دو ماژول ترانزیستوری 100A |
| عرض ماژول |
90 میلی متر |
| رابط |
FSSB (فیبر نوری) |
| ولتاژ ورودی |
کلاس 200 ولت AC |
| خنک کننده |
فن های داخلی + خارجی |
صفحه سیم کشی در مقابل کارت کنترل دو PCB متمایز
ماژول سرو A06B-6114-H209 شامل دو PCB اصلی با عملکردهای مختلف است:
صفحه سیم کشی (A16B-2203-0673 ¢ این محصول):سي پي دي راهبردي سيگنال داخلي، سيگنال هاي دريچه را از کارت کنترل FSSB به ماژول هاي ترانزيستور قدرت IGBT منتقل مي کندمسیرهای بازخورد فعلی از مقاومت های شنت ترانزیستور به کارت کنترل، و رابط اتصال خارجی را فراهم می کند از جمله اتصال دهنده های فیبر نوری FSSB، اتصال دهنده های کدگر موتور و ترمینال های I / O.
کارت کنترل FSSB (A16B-2100-074x / A16B-2101-004x):کارت هوشي سرو، با سي ان سي از طريق اتوبوس سريال FSSB ارتباط برقرار ميکنه، چرخه هاي کنترل سرعت و جريان رو اجرا ميکنهو تولید PWM فرمان دروازه درایو که مسیرهای هیئت مدیره سیم کشی به مرحله قدرت IGBT.
هنگامی که یک ماژول سرو دچار مشکل می شود، شناسایی اینکه کدام PCB شکست خورده است اولین گام است.در حالی که خطاهای کارت کنترل باعث ایجاد خطاهای ارتباطی FSSB یا آلارم های الگوریتم کنترل می شود..
سناریوهای کاربرد
خطای صفحه سیم کشی SVM2-80/80i:یک سیستم سرو CNC FANUC Alpha-I نقص های ماژول داخلی را در یک درایو 80/80i ایجاد می کند. کارت کنترل FSSB به درستی آزمایش می کند. هیئت سیم کشی A16B-2203-0673 به عنوان نقص مسیریابی سیگنال شناسایی می شود.تعویض عملکرد صحیح درایو را بازگرداند.
نگهداری داخلی ماژول سرو:ماژول سرو SVM2-80/80i یک دستگاه تولید تحت تعمیر و نگهداری داخلی قرار می گیرد. A16B-2203-0673 در کنار ماژول های ترانزیستور قدرت به عنوان بخشی از یک تعمیر کامل ماژول سرو جایگزین می شود.
سوالات عمومی
سوال 1: چگونه می توانم تأیید کنم که A16B-2203-0673 هیئت سیم کشی مناسب برای ماژول سرو من است؟
مدل ماژول سرو را از صفحه نام جلویی آن شناسایی کنید اگر A06B-6114-H209 یا A06B-6114-C209 باشد، A16B-2203-0673 صفحه سیم کشی تایید شده است.راهنمای نگهداری FANUC B-65285EN/03 این وظیفه را در جدول PCB Alpha-I SVM2 تایید می کندهمچنین برچسب روی خود صفحه نصب شده را بخوانید.
س2: کدام آلارم های سرو به طور خاص یک خطای صفحه سیم کشی در مقابل یک خطای کارت کنترل را نشان می دهند؟
خطاهای صفحه سیم کشی به طور معمول منجر به: شکست مسیر سیگنال نوری FSSB (اگر گیرنده نوری در صفحه سیم کشی باشد) ، ناهنجاری های بازخورد جریان از مدار های سنجش جریان ترانزیستور،یا خرابی های سخت افزاری خاص محور که در آن اتصال مرحله قدرت قطع می شود.خطاهای کارت کنترل (A16B-2100-074x) به طور معمول باعث آلارم های ارتباطی FSSB (آلارم SV 8 یا 9) یا خطاهای کنترل سرعت می شود.تمایز بین این دو نیاز به آزمایش انزوا با مستندات نگهداری servoamplifier مناسب.
سوال 3: آیا می توان صفحه سیم کشی A16B-2203-0673 را بدون جایگزینی ترانزیستورهای قدرت IGBT جایگزین کرد؟
بله، تخته سیم کشی و ماژول ترانزیستور IGBT قطعات جداگانه ای در A06B-6114-H209 هستند.اگر صفحه سیم کشی شکست خورده باشد اما ماژول های IGBT از نظر الکتریکی سالم باشند (با آزمایش ترانزیستور تأیید می شود)با این حال، اگر خرابی صفحه سیم کشی به دلیل خرابی IGBT (خراب بیش از حد) ایجاد شده باشد،IGBT ها باید قبل از نصب صفحه سیم کشی جدید مورد نیاز آزمایش و تعویض شوند.
سوال 4: آیا A16B-2203-0673 قابل تعویض با A16B-2203-0674 (SVM2-80/160i) یا A16B-2203-0675 (SVM2-160/160i) است؟
نه. هر صفحه سیم کشی برای مدل درایو خاص خود است ✓ طرح PCB، اتصالات ماژول ترانزیستور و مدارهای سنجش جریان برای امتیازات فعلی خاص درایو بهینه شده است.A16B-2203-0673 (80/80i)، A16B-2203-0674 (80/160i) ، و A16B-2203-0675 (160/160i) قابل تعویض نیستند حتی اگر به همان خانواده درایو SVM2 خدمت کنند.
س5: هنگام دست زدن به A16B-2203-0673 چه احتیاطی در مورد ESD و ایمنی اعمال می شود؟
قبل از باز کردن ماژول سرو، منبع برق را خاموش و قفل کنید.سپس قبل از دسترسی به اجزای داخلی با استفاده از ولت متر کالیبر شده بررسی کنید که اتوبوس DC کمتر از 30 ولت تخلیه شده است.اتوبوس SVM2-80/80i DC در حدود 280V DC (از ورودی 200V AC) کار می کند و پس از حذف قدرت شارژ را حفظ می کند.
