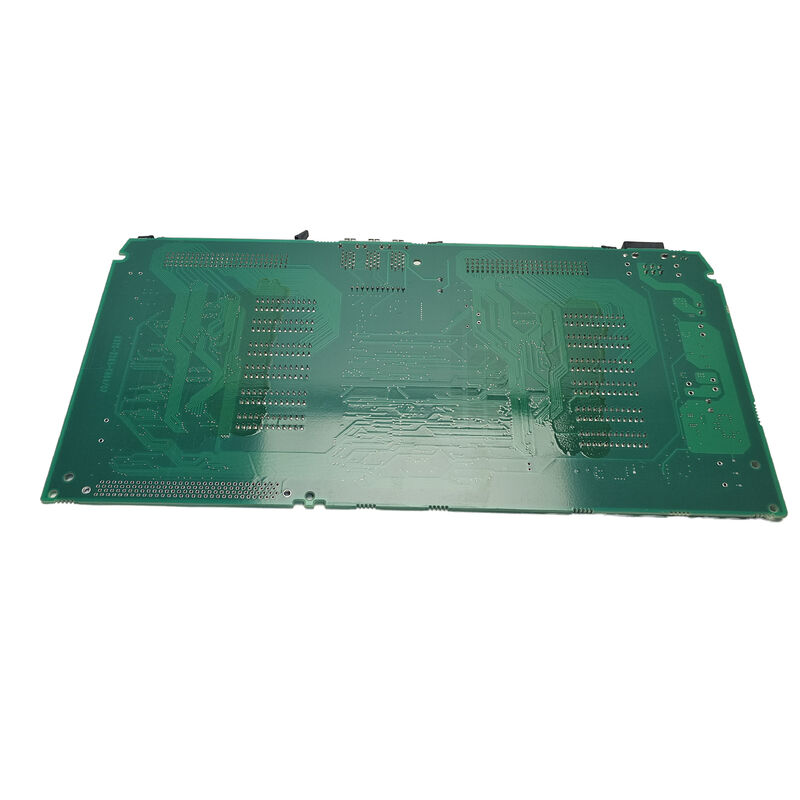

FANUC PCB BOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671

A16B-2203-0671 | برد سیم کشی سرو FANUC A16B-2203-067x Alpha-I SVM — PCB سروو درایو سری A06B-6114

A16B-2203-067x — خانواده برد سیم کشی سروو Alpha-I SVM

A16B-2203-0671 متعلق به محدوده A16B-2203-067x است - خانواده تایید شده ای از بردهای سیم کشی برای ماژول های سروو سری Alpha-I FANUC (سری A06B-6114). دفترچه راهنمای نگهداری FANUC B-65285EN/03 تأیید می کند که این محدوده بردهای سیم کشی برای درایوهای دو محوره و چند محوره Alpha-I SVM (Servo Module) را پوشش می دهد:

A16B-2203-0671 در پایین ترین موقعیت شماره این خانواده یک نوع درایو SVM تعریف شده در محدوده ماژول سروو A06B-6114 Alpha-I ارائه می کند.

اطلاعات کلیدی محصول

Alpha-I SVM - نقش تخته سیم کشی

در معماری SVM سری Alpha-I FANUC، برد سیم کشی (A16B-2203-067x) به عنوان مسیریابی سیگنال داخلی و PCB رابط در محفظه ماژول سروو عمل می کند. وصل می کند:

مرحله قدرت برای کنترل کارت:مسیرهای سیگنال بین ماژول های ترانزیستور قدرت IGBT و کارت کنترل FSSB (Fibre-optic Servo Serial Bus) - حامل سیگنال های درایو گیت، بازخورد فعلی و سیگنال های حفاظتی.

کانکتورهای رابط خارجی:موقعیت‌های کانکتور خارجی درایو - برای اتصال فیبر نوری CNC FSSB، کابل‌های بازخورد رمزگذار و سیگنال‌های ورودی/خروجی - روی برد سیم‌کشی نصب شده و از طریق آن هدایت می‌شوند.

مدارهای حفاظتی و نظارتی:سیگنال های حفاظت حرارتی از ماژول های ترانزیستور قدرت و مدارهای نظارت باس DC از طریق برد سیم کشی به منطق حفاظتی کارت کنترل متصل می شوند.

سناریوهای کاربردی

خطای برد سیم کشی ماژول سروو A06B-6114:یک ماژول سروو FANUC Alpha-I SVM خطاهای سیگنال داخلی را ایجاد می کند - منبع تغذیه صحیح و عملکرد کارت کنترل اما خرابی سیگنال بین برد. برد سیم کشی A16B-2203-0671 شناسایی شده است. جایگزینی مسیریابی صحیح سیگنال را در ماژول سروو بازیابی می کند.

تعمیرات اساسی ماژول سروو:یک ماژول سروو FANUC Alpha-I تحت تعمیر و نگهداری داخلی جامع است. برد سیم کشی A16B-2203-0671 به عنوان بخشی از تجدید مجموعه PCB داخلی تعویض شده است.

سوالات متداول

Q1: چگونه تأیید کنم A16B-2203-0671 برد سیم‌کشی ماژول سروو Alpha-I من است؟

شماره قطعه را از روی برچسب برد نصب شده در داخل ماژول سروو بخوانید. اگر A16B-2203-0671 خوانده شود، این جایگزینی تایید شده است. ارجاع متقابل با شماره مدل ماژول سروو (روی پلاک جلوی درایو) و جدول تخصیص PCB دفترچه راهنمای تعمیر و نگهداری سروو آمپلی فایر FANUC Alpha قابل اجرا.

Q2: آیا برد سیم کشی (A16B-2203-0671) مانند کارت کنترل (A16B-2100-074x) است؟

خیر. Alpha-I SVM حاوی چندین PCB با عملکردهای متمایز است. برد سیم کشی (A16B-2203-067x) مسیریابی سیگنال داخلی و رابط کانکتور خارجی را کنترل می کند. کارت کنترل FSSB (A16B-2100-074x یا A16B-2101-004x) ارتباط CNC، حلقه سرعت و الگوریتم کنترل سروو را کنترل می کند. هر دو باید به درستی عمل کنند تا ماژول سروو کار کند.

Q3: چه اقدامات احتیاطی ایمنی قبل از دسترسی به برد سیم کشی داخل یک ماژول آلفا-I سروو اعمال می شود؟

CNC و سیستم سروو را به طور کامل خاموش کنید. خازن های باس DC ماژول سروو ولتاژ بالای خطرناک را پس از قطع برق شبکه حفظ می کنند - قبل از باز کردن ماژول، بررسی کنید که باس DC کمتر از 30 ولت DC تخلیه شده است. رویه‌های ایمنی راهنمای تعمیر و نگهداری سروو آمپلی فایر FANUC را دنبال کنید.

Q4: آیا جایگزینی A16B-2203-0671 به تغییرات پارامتر سروو نیاز دارد؟

خیر. پارامترهای سروو در حافظه پارامتر اصلی CNC قرار دارند. پس از نصب برد سیم‌کشی جایگزین و مونتاژ مجدد ماژول سروو، CNC پارامترهای سروو را در حین راه‌اندازی اولیه روشن/روشن به ماژول دانلود می‌کند. قبل از بازگشت به تولید، پاسخ صحیح سروو را در تمام محورهای متصل بررسی کنید.
