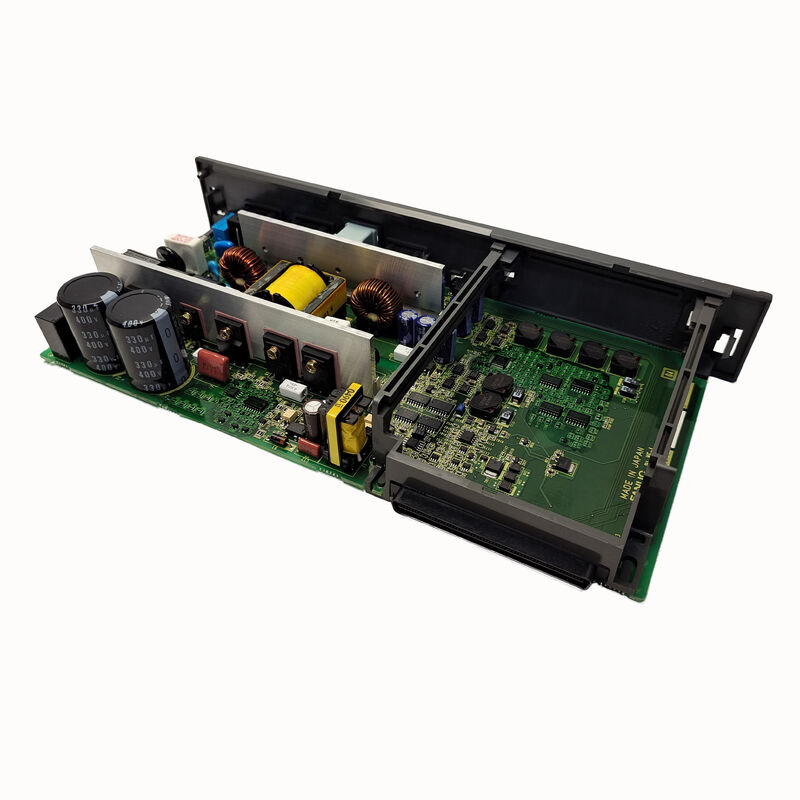

A16B-2203-0662 | برد سیم کشی سرو FANUC αis SVM1-160i — A06B-6114-H106 / 160A Peak / PCB کنترلی A20B-2100-0740
SVM1-160i - ماژول تک محوره با جریان بالا
FANUC αis SVM1-160i (A06B-6114-H106) دومین امتیاز جریان بالاتر در محدوده تقویت کننده سروو تک محور αis - خروجی سروو اوج 160A برای راندن سروو موتورهای فریم بزرگ در محورهای ماشین ابزار سنگین را نشان می دهد.
برای زمینه، محدوده αis SVM1 کامل از SVM1-20i (20A) تا SVM1-360i (360A) مقیاس میشود. 160A SVM1-160i آن را در منطقه سنگین قرار می دهد - ماشین هایی که این ماژول را انتخاب می کنند عبارتند از:
مراکز ماشینکاری افقی بزرگ:محورهای X و Y با جرم جدول قابل توجهی که برای شتاب تراورس سریع به گشتاور بالایی نیاز دارند.
میزهای چرخشی سنگین:سیستم های موقعیت یابی برای تعویض کننده های پالت بزرگ یا وسایل چند وجهی که در آن توده مونتاژ پالت نیاز به جریان سروو بالا دارد.
محورهای ماشین سنگ زنی بزرگ:جایی که موقعیت یابی دقیق تحت نیروی سنگ زنی قابل توجه به جریان بالا و سختی سروو بالا نیاز دارد.
A16B-2203-0662 برد سیمکشی این ماژول 160A است که تمام سختافزار اتصال با جریان بالا را در داخل محفظه SVM1-160i فراهم میکند.
مشخصات کلیدی
| پارامتر |
ارزش |
| ماژول سازگار |
SVM1-160i (A06B-6114-H106) |
| اوج جریان |
160A |
| ولتاژ ورودی |
200VAC (3 فاز) |
| PCB را کنترل کنید |
A20B-2100-0740 |
| سری درایو |
αis SVM1 (A06B-6114) |
| نقش هیئت مدیره |
برد سیم کشی |
خانواده برد سیم کشی SVM1 αis - مطابقت دادن تابلوها با رتبه های فعلی
هر رتبه بندی جریان در محدوده αis SVM1 از یک برد سیم کشی خاص استفاده می کند، در حالی که PCB کنترلی ممکن است در بین رتبه بندی ها به اشتراک گذاشته شود:
| تابلو سیم کشی |
مدل SVM1 |
شماره سفارش |
اوج جریان |
PCB را کنترل کنید |
| A16B-2203-0691 |
SVM1-20i |
A06B-6114-H103 |
20A |
- |
| A16B-2203-0660 |
SVM1-40i |
A06B-6114-H104 |
40A |
- |
| A16B-2203-0661 |
SVM1-80i |
A06B-6114-H105 |
80A |
- |
| A16B-2203-0662 |
SVM1-160i |
A06B-6114-H106 |
160A |
A20B-2100-0740 |
| A16B-2203-0625 |
SVM1-360i |
A06B-6114-H109 |
360A |
A20B-2100-0830 |
رتبه بندی 160A SVM1-160i به دستگاه های IGBT، هادی های اتوبوس و سنسورهای جریان از نظر فیزیکی بزرگتر از ماژول های 40A یا 80A نیاز دارد - به همین دلیل است که برد سیم کشی (A16B-2203-0662) یک شماره قطعه متمایز از برادران با جریان پایین تر است.
سناریوهای کاربردی
خطای برد سیم کشی سروو SVM1-160i:یک ماژول FANUC αis SVM1-160i (A06B-6114-H106) یک عیب ایجاد می کند که در برد سیم کشی ردیابی می شود - یک شکست اتصال گیت IGBT که خروجی درایو را در یک فاز قطع می کند. A16B-2203-0662 جایگزین شده است و خروجی سروو سه فاز صحیح را بازیابی می کند.
تعمیر و نگهداری سروو درایو محور سنگین:ماژول سروو سنگین محور X مرکز ماشینکاری افقی بزرگ تحت تعمیر و نگهداری برنامه ریزی شده قرار می گیرد. برد سیم کشی A16B-2203-0662 در کنار برد کنترل A20B-2100-0740 به عنوان یک مجموعه برد داخلی کامل جایگزین شده است.
سوالات متداول
Q1: آیا A16B-2203-0662 مختص SVM1-160i است یا سایر رتبه بندی αis SVM1 را پوشش می دهد؟
A16B-2203-0662 فقط برد سیم کشی مخصوص SVM1-160i (A06B-6114-H106) است. دفترچه راهنمای تعمیر و نگهداری FANUC αis (B-65285EN/03) تأیید می کند که هر رتبه بندی جریان از برد سیم کشی خود استفاده می کند - 0660 برای 40i، 0661 برای 80i، 0662 برای 160i، 0625 برای 360i. این تابلوها بین رتبه بندی ها قابل تعویض نیستند.
Q2: PCB کنترلی که با A16B-2203-0662 جفت می شود چیست؟
دفترچه راهنمای تعمیر و نگهداری FANUC αis تأیید می کند: SVM1-160i (A06B-6114-H106) از برد سیم کشی استفاده می کندA16B-2203-0662و PCB را کنترل کنیدA20B-2100-0740. A20B-2100-0740 برای SVM1-160i مشترک است و کنترل جریان HRV و رابط FSSB را برای این ماژول 160A فراهم می کند.
Q3: چه ایمنی تخلیه قبل از دسترسی به A16B-2203-0662 در داخل SVM1-160i اعمال می شود؟
SVM1-160i به دلیل قدرت بالاتر، دارای بانک خازن بزرگتری نسبت به انواع کوچکتر SVM1 است. انرژی بیشتری در باس DC با همان ولتاژ باس ذخیره می شود. زمان انتظار تخلیه تجویز شده در دفترچه راهنمای تعمیر و نگهداری FANUC را دنبال کنید و قبل از باز کردن محفظه ماژول با یک ولت متر DC کالیبره شده بررسی کنید.
Q4: آیا جایگزینی A16B-2203-0662 نیاز به وارد کردن مجدد پارامتر محور سروو دارد؟
شماره پارامترهای سرو (شناسه موتور، نوع رمزگذار، بهره، محدودیت جریان) در حافظه پارامتر اصلی CNC قرار دارند. تعویض برد سیم کشی هیچ پارامتر ذخیره شده ای را تحت تاثیر قرار نمی دهد. پس از نصب و بازیابی ماژول، CNC ارتباط سروو FSSB را دوباره برقرار می کند و پارامترهای موجود را برای محور 160A اعمال می کند.
Q5: آیا A16B-2203-0662 فقط در سری αis استفاده می شود یا در سری استاندارد αi (غیر S) نیز استفاده می شود؟
A16B-2203-0662 برای سری αis SVM1-160i (A06B-6114-H106) تایید شده است. سری استاندارد αi SVM1 (A06B-6096-H105 برای SVM1-80 در 80A به عنوان بزرگترین استاندارد SVM1) به 80A می رسد — هیچ استاندارد αi SVM1-160i وجود ندارد. نام 160i منحصر به سری αis پیشرفته است. بنابراین A16B-2203-0662 برای αis خاص است.
