FANUC A16B-2203-0661 | برد منبع تغذیه — سری A16B-2203، برد تغذیه کنترلر CNC و ربات، قطعه یدکی اتوماسیون صنعتی، ساخت ژاپن

مرور کلی

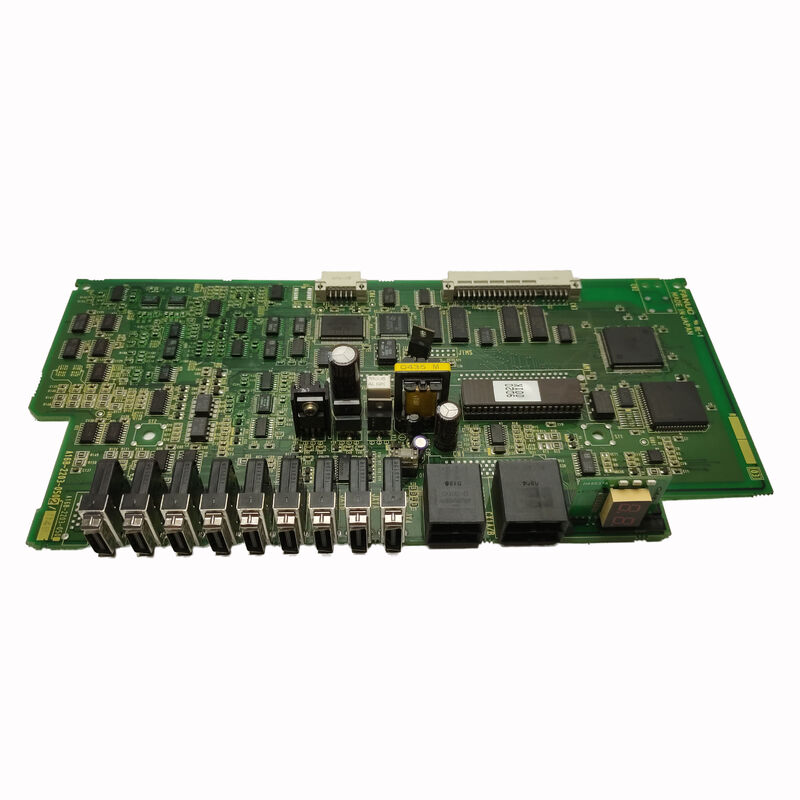

برد منبع تغذیه FANUC A16B-2203-0661 از خانواده بردهای A16B-2203 FANUC است — مجموعه‌ای که شامل بردهای کنترل عملکردی (بردهای مانیتور، بردهای توسعه محور، رابط‌های ارتباطی) و بردهای منبع تغذیه برای خط تولید کنترلرهای CNC و ربات FANUC می‌شود.برد منبع تغذیه نقشی اساسی در معماری الکتریکی کنترلر ایفا می‌کند: هر برد دیگر در سیستم — پردازنده مرکزی، رابط سروو، بردهای ورودی/خروجی، اتصالات پنل اپراتور — برای تأمین ولتاژهای DC پایدار و تنظیم‌شده صحیح در محدوده تلرانس مشخص شده، به منبع تغذیه وابسته است.طرح‌های منبع تغذیه کنترلر FANUC، منبع تغذیه AC ورودی (معمولاً 200-240 ولت AC در ماشین‌هایی که کنترلرهای FANUC بیشتر در آنها یافت می‌شوند) را از طریق توپولوژی مبدل سوئیچینگ تنظیم‌شده تبدیل می‌کنند تا ولتاژهای DC چندگانه مورد نیاز الکترونیک سیستم را تولید کنند.

رویکرد مبدل سوئیچینگ — به جای رویکرد قدیمی تنظیم‌کننده خطی — بازدهی بالا (منبع تغذیه گرمای اتلافی کمتری برای توان خروجی معین تولید می‌کند)، تلرانس ولتاژ ورودی گسترده (سیستم در کل محدوده تغذیه AC بین‌المللی بدون تنظیم دستی ولتاژ پایدار می‌ماند) و پاسخ سریع به گذراهای بار (حلقه کنترل مبدل چرخه وظیفه سوئیچینگ را در عرض میکروثانیه هنگام کشیدن جریان توسط یک ماژول جدید تنظیم می‌کند و از افت ولتاژ که می‌تواند باعث خطاهای منطقی در مدارهای کنترلی شود، جلوگیری می‌کند) را فراهم می‌کند.

محل قرارگیری A16B-2203-0661 در کنترلر — چه به عنوان یک برد PSU مستقل باشد و چه در یک مجموعه بک‌پلین ادغام شده باشد — از رویه نصب فیزیکی استاندارد FANUC برای نسل خود پیروی می‌کند.

مانند سایر بردهای تغذیه A16B-2203 (به ویژه -0370 برای کنترلرهای R-J3iB و -0910 برای کنترلرهای R-30iA/R-30iB)، -0661 برای ارائه مداوم توان خروجی کامل خود در محیط حرارتی کنترلر، با مدارهای حفاظتی که قبل از وقوع هرگونه آسیب به شرایط اضافه بار، ولتاژ بیش از حد و دمای بیش از حد پاسخ می‌دهند، طراحی شده است.

مشخصات کلیدی

پارامتر

مقدار

هر برد، ماژول و مدار پایین‌دستی به طور مساوی تحت تأثیر قرار می‌گیرند زیرا همه آنها منبع تغذیه یکسانی را به اشتراک می‌گذارند.

این امر برد منبع تغذیه را هم مهم‌ترین برد در سیستم (زیرا همه چیز به آن وابسته است) و هم، در عمل، یکی از بردهای با بیشترین تعویض می‌کند، زیرا شرایطی را تحمل می‌کند که باعث تسریع فرسودگی قطعات می‌شود.

مکانیسم اصلی فرسودگی، چرخه حرارتی خازن‌های الکترولیتی است.

خازن‌های الکترولیتی ستون فقرات مدارهای منبع تغذیه هستند — آنها انرژی را در طول چرخه سوئیچینگ مبدل ذخیره می‌کنند، ریپل ولتاژ خروجی را فیلتر می‌کنند و ولتاژهای تغذیه پایدار را در طول تغییرات گذرا بار حفظ می‌کنند.

آنها حاوی یک الکترولیت مایع هستند که برای ظرفیت و ESR (مقاومت سری معادل) آنها ضروری است، و این الکترولیت به مرور زمان به آرامی تبخیر می‌شود، به خصوص در دماهای بالا.

با کاهش الکترولیت، ظرفیت کاهش یافته و ESR افزایش می‌یابد — که منجر به افزایش ریپل ولتاژ خروجی، کاهش پاسخ گذرا و در نهایت ناپایداری یا خرابی کامل خروجی تنظیم‌شده می‌شود.

نرخ تبخیر الکترولیت به شدت به دما وابسته است: به ازای هر 10 درجه سانتی‌گراد افزایش در دمای عملیاتی بالاتر از دمای نامی خازن، عمر مفید تقریباً نصف می‌شود.

کنترلرهای CNC و ربات نصب شده در محیط‌های تولیدی بدون تهویه مطبوع، یا در پیکربندی‌های کابینتی با جریان هوای خنک‌کننده ناکافی، ممکن است پیری تسریع شده خازن را تجربه کنند.

یک منبع تغذیه که 15 تا 20 سال خدمات قابل اعتماد را در یک محیط خنک و با دمای کنترل شده ارائه می‌دهد، ممکن است در محیط کارخانه داغ در 8 تا 10 سال علائم خرابی خازن را نشان دهد.

علائم خرابی منبع تغذیه و علل آنها

خرابی‌های منبع تغذیه با علائم مشخصی ظاهر می‌شوند که ماهیت خرابی را منعکس می‌کند:

قطع کامل برق کنترل:

کنترلر هنگام اعمال تغذیه اصلی اصلاً روشن نمی‌شود. تمام چراغ‌های نشانگر خاموش هستند، پنل اپراتور تاریک است و هیچ فن خنک‌کننده‌ای کار نمی‌کند. این نشان‌دهنده خرابی کامل PSU است — معمولاً یک ترانزیستور سوئیچینگ اولیه خراب، یک فیوز اولیه سوخته، یا خرابی فاجعه‌بار در رکتیفایر ورودی.

خرابی کامل اغلب به طور ناگهانی رخ می‌دهد، گاهی اوقات پس از یک جهش برق یا رویداد جریان هجومی.سیستم ناپایدار با هشدارهای متناوب:

کنترلر کار می‌کند اما هشدارهای تصادفی تولید می‌کند که با هیچ عملکرد خاصی از ماشین مرتبط نیستند، با چرخه برق پاک می‌شوند و به طور غیرقابل پیش‌بینی تکرار می‌شوند.

این نمایش کلاسیک تخریب خازن مرتبط با سن است — ولتاژ خروجی PSU در بار کم و دمای اتاق در محدوده مشخص شده است اما تحت بار کامل ماژول یا در دمای کابینت بالا از محدوده مشخص شده خارج می‌شود.مدارهای منطق دیجیتال در ماژول‌های CNC به ولتاژ تغذیه حساس هستند — حتی افت 5 درصدی در ریل +5 ولت می‌تواند باعث خطاهای منطقی شود که به صورت هشدارهای سیستم یا اجرای برنامه نامنظم ظاهر می‌شوند.

هشدار دمای بیش از حد:

مدار حفاظت حرارتی PSU تشخیص می‌دهد که ترانزیستور سوئیچینگ یا ترانسفورماتور از دمای ایمن خود فراتر رفته و منبع تغذیه را خاموش می‌کند.

این ممکن است نشان‌دهنده خرابی فن خنک‌کننده در داخل کابینت، مسیرهای تهویه مسدود شده، یا — روی خود برد — افزایش اتلاف توان به دلیل قطعات تخریب شده باشد که برای حفظ همان توان خروجی، گرمای بیشتری نسبت به حد معمول تولید می‌کنند.یک ریل خروجی خراب:

کنترلر تا حدی روشن می‌شود — برخی از عملکردها کار می‌کنند، برخی دیگر نه.

ممکن است ریل +5 ولت سالم باشد (پردازنده مرکزی و منطق کار می‌کنند) در حالی که ریل +24 ولت وجود ندارد (بردهای ورودی/خروجی و مدارهای رله پاسخ نمی‌دهند).این خرابی انتخابی به یک شاخه خاص از مدار منبع تغذیه اشاره دارد و معمولاً در سطح قطعه قابل تعمیر است.

نگهداری پیشگیرانه برای منابع تغذیه با عمر طولانی

عمر مفید A16B-2203-0661 را می‌توان از طریق اقدامات نگهداری پیشگیرانه افزایش داد:

تعویض برنامه‌ریزی شده خازن — تعویض کامل خازن‌های الکترولیتی PSU با قطعات جدید با درجه‌بندی برای دمای عملیاتی — مؤثرترین اقدام پیشگیرانه است. اکثر مراکز تخصصی تعمیر FANUC، تعویض خازن را به عنوان بخشی استاندارد از بازسازی PSU، صرف نظر از علائم ارائه شده، در نظر می‌گیرند.

انجام این کار به صورت پیشگیرانه در فواصل 10 ساله (یا زودتر در محیط‌های داغ) رایج‌ترین حالت خرابی را قبل از ایجاد خرابی ناخواسته تولید حذف می‌کند.

نگهداری خنک‌کننده کابینت — اطمینان از اینکه فن‌های خنک‌کننده کابینت فعال هستند، فیلترهای هوا تمیز هستند و جریان هوا را محدود نمی‌کنند، و دمای محیط در ناحیه کابینت کنترلر به طور مداوم از دمای عملیاتی نامی CNC تجاوز نمی‌کند — به همان اندازه مهم است.

عمر خازن به شدت به دما وابسته است؛ هر درجه کاهش در دمای عملیاتی PSU عمر مفید خازن را به طور قابل اندازه‌گیری افزایش می‌دهد.

سوالات متداول

س1: کنترلر برای مدت کوتاهی روشن می‌شود و سپس خاموش می‌شود، و فن‌های خنک‌کننده برای یک یا دو ثانیه روشن دیده می‌شوند. آیا این یک نقص PSU است؟

این علامت — روشن شدن کوتاه و سپس خاموش شدن فوری — با یک تریپ حفاظت اضافه بار سازگار است. PSU شروع به کار می‌کند، برق را به ماژول‌ها می‌رساند، تشخیص می‌دهد که کل جریان مصرفی از آستانه حفاظت اضافه جریان آن فراتر رفته است، و برای جلوگیری از آسیب، خاموش می‌شود.

علل رایج: یک ماژول اتصال کوتاه شده (ماژول‌ها را یکی یکی نصب کنید تا مورد معیوب را شناسایی کنید)، یک خازن خراب در فیلتر خروجی PSU که به صورت اتصال کوتاه لحظه‌ای در هنگام راه‌اندازی ظاهر می‌شود، یا تخریب واقعی آستانه حد جریان PSU به دلیل مقاومت‌های حسگر قدیمی.

حذف تمام ماژول‌های پایین‌دستی و روشن کردن PSU به تنهایی (اگر طراحی اجازه دهد) به جداسازی اینکه آیا نقص در PSU است یا در یک ماژول، کمک می‌کند.

س2: آیا می‌توان از یک مولتی‌متر رومیزی برای تست A16B-2203-0661 قبل از نصب استفاده کرد؟

مولتی‌متر می‌تواند ولتاژهای خروجی را تأیید کند اگر برد بتواند روی میز با یک بار ساختگی که بار واقعی کنترلر را تقریب می‌زند، روشن شود — تست بدون بار یا با حداقل بار ممکن است ولتاژهای صحیح را نشان دهد حتی اگر PSU به دلیل خازن‌های حاشیه‌ای نتواند در شرایط بار واقعی تنظیم را حفظ کند.

تست رومیزی اطلاعات بیشتری نسبت به عدم تست دارد، اما تست قطعی، عملکرد در کنترلر واقعی با مجموعه کامل ماژول نصب شده است.

اگر یک دستگاه تست FANUC در یک مرکز تعمیر موجود باشد، این امر اطمینان بالاتری را از عملکرد برد قبل از ارسال فراهم می‌کند.

س3: پس از تعویض A16B-2203-0661، آیا باید پارامترها یا تنظیمات خاصی در CNC دوباره پیکربندی شوند؟

برد منبع تغذیه خود حاوی هیچ داده قابل برنامه‌ریزی یا تنظیماتی نیست — حافظه ندارد و رجیسترهای قابل تنظیم توسط کاربر ندارد. تعویض آن نیازی به تغییر پارامتر در CNC ندارد. با این حال، اگر خرابی PSU به اندازه‌ای شدید بوده باشد که قبل از پاسخ دادن مدارهای حفاظتی، باعث رویداد ولتاژ کنترل نشده‌ای در ریل‌های تغذیه CNC شود، خرابی داده در ماژول‌های SRAM (ذخیره‌سازی پارامتر و برنامه) امکان‌پذیر است.

پس از هرگونه تعویض PSU که به دنبال یک خرابی شدید باشد، قبل از بازگرداندن ماشین به تولید، با بررسی مقادیر حیاتی در برابر آخرین پشتیبان شناخته شده سالم، اطمینان حاصل کنید که تمام پارامترهای CNC دست نخورده باقی مانده‌اند.

س4: چگونه رتبه ولتاژ PSU جایگزین صحیح برای A16B-2203-0661 تأیید می‌شود؟

PSU برای محدوده ولتاژ ورودی استاندارد کنترلر FANUC طراحی شده است — معمولاً 200-240 ولت AC، که محدوده ولتاژ تغذیه صنعتی بین‌المللی را پوشش می‌دهد.

A16B-2203-0661 یک برد با پیکربندی ثابت است و نیازی به انتخاب محدوده ولتاژ یا تنظیم جامپر برای ولتاژهای تغذیه مختلف در محدوده پشتیبانی شده ندارد.

مشخصات ولتاژ ورودی برد از مستندات محصول FANUC یا از برچسب برد اصلی تأیید می‌شود.

نمودار اتصال منبع تغذیه CNC در مستندات الکتریکی ماشین نیز مشخصات ولتاژ ورودی را مشخص می‌کند.

س5: آیا A16B-2203-0661 در صورت خرابی ناشی از مشکل خازن به جای خرابی فاجعه‌بار قطعه، قابل تعمیر است؟

بله. خرابی خازن یکی از قابل تعمیرترین سناریوهای خرابی برای برد PSU است — خازن‌های خراب از طریق بازرسی بصری (بالا برجسته یا نشت کرده)، اندازه‌گیری ESR با تستر مناسب، یا صرفاً با تعویض برنامه‌ریزی شده بر اساس سن، قابل شناسایی هستند.

مراکز تخصصی تعمیر FANUC به طور معمول این تعمیر را با استفاده از خازن‌های مطابق با رتبه ولتاژ، ظرفیت، درجه حرارت و ابعاد فیزیکی قطعه اصلی انجام می‌دهند.

یک A16B-2203-0661 کاملاً بازسازی شده و تست شده از یک مرکز تعمیر ماهر، جایگزینی مؤثر و مقرون به صرفه برای تهیه یک برد جدید یا دست دوم با قیمت کامل بازار است.
