FANUC A16B-2203-0640 | برد سیم‌کشی منبع تغذیه Alpha i — PSMi 5.5 کیلووات، 200 ولت AC، احیا کننده توان، مبدا ژاپن

شماره قطعه: A16B-2203-0640

سازنده: FANUC Corporation (ژاپن)

نوع محصول: برد سیم‌کشی منبع تغذیه (برد مدار چاپی)

سری: Alpha i (αi)

مرور کلی

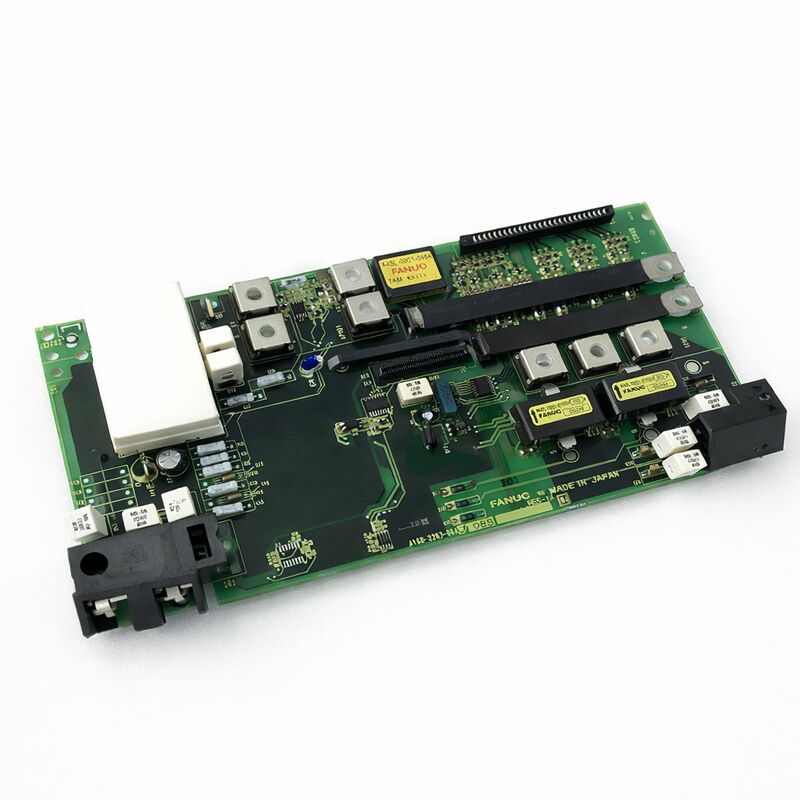

A16B-2203-0640 برد سیم‌کشی تغذیه است که در ماژول‌های منبع تغذیه FANUC Alpha i با توان 5.5 کیلووات و ورودی سه فاز 200 ولت AC نصب می‌شود.

این برد وظایف مسیریابی داخلی تغذیه، شرطی‌سازی سیگنال و رابط کنترل را در داخل محفظه PSMi (ماژول منبع تغذیه i) بر عهده دارد.

این یک قطعه یدکی در سطح کامپوننت برای واحد PSMi است — نه یک دستگاه مستقل، بلکه یک برد مدار چاپی داخلی که در حین سرویس‌دهی بدون نیاز به تعویض کل مجموعه منبع تغذیه قابل تعویض است.

ماژول‌های منبع تغذیه FANUC Alpha i واحدهای تغذیه باس DC با ورودی فعال در سیستم‌های درایو Alpha i هستند.

آنها منبع تغذیه AC سه فاز ورودی را یکسو می‌کنند، ولتاژ باس DC مشترک را حفظ می‌کنند و انرژی ترمز احیا شده از محورهای سروو در حال کاهش سرعت را به طور فعال به منبع تغذیه AC باز می‌گردانند. برد سیم‌کشی لایه رابط بین بخش تغذیه ولتاژ بالا ماژول و الکترونیک کنترل آن است.

این برد مسیرهای سیگنال، مدارهای حفاظتی و توزیع تغذیه کمکی را که ماژول برای عملکرد به آنها متکی است، حمل می‌کند.

این برد در چندین نوع واحد PSMi FANUC در کلاس ورودی 200 ولت AC یافت می‌شود، از جمله A06B-6110-H006، A06B-6115-H006 و A06B-6140-H006.

هر یک از اینها یک ماژول منبع تغذیه 5.5 کیلووات، 200 ولت AC، احیا کننده توان در خانواده درایو FANUC Alpha i هستند.

مشخصات کلیدی

PSMi Alpha i — نقش سیستم

در یک سیستم درایو FANUC Alpha i، PSMi تنها نقطه اتصال به منبع تغذیه اصلی AC است. تمام ماژول‌های تقویت‌کننده سروو و اسپیندل در کابینت، تغذیه باس DC خود را از PSMi دریافت می‌کنند.

PSMi ورودی سه فاز را به یک باس DC تنظیم شده یکسو می‌کند — معمولاً حدود 283 تا 339 ولت DC برای ماژول‌های کلاس ورودی 200 ولت AC — و این باس را برای تقویت‌کننده‌های متصل حفظ می‌کند.

رتبه 5.5 کیلووات خانواده A06B-6110-H006، این ماژول‌ها را در انتهای کوچک‌تر محدوده PSMi Alpha i قرار می‌دهد.

آنها برای سیستم‌های درایو با بار موتور کل محدود مناسب هستند — پیکربندی‌های تک محوره یا دو محوره سبک، یا ماشین‌هایی با موتورهایی که نیاز به شتاب‌دهی سنگین همزمان ندارند. ماشین‌های بزرگتر از واحدهای PSMi با رتبه بالاتر و بردهای سیم‌کشی متفاوت استفاده می‌کنند.

A16B-2203-0640 برد مدار چاپی داخلی است که PSMi را قادر می‌سازد این عملکردها را انجام دهد.

این برد را حذف کنید و PSMi نمی‌تواند کار کند. یک برد معیوب را جایگزین کنید و PSMi به سرویس باز می‌گردد — با کسری از هزینه و زمان تحویل یک ماژول جایگزین کامل.

احیا توان — بازگشت انرژی فعال

احیا توان یک ویژگی تعیین کننده PSMi Alpha i است. هنگامی که یک محور سروو کاهش سرعت می‌دهد، موتور به عنوان یک ژنراتور عمل می‌کند.

انرژی جنبشی قطعات متحرک ماشین و روتور موتور به انرژی الکتریکی تبدیل می‌شود. در یک سیستم ترمز مقاومتی، این انرژی به صورت گرما در یک مقاومت تخلیه پراکنده می‌شود.

در PSMi، یک مدار ورودی فعال در بخش تغذیه این انرژی را جذب کرده و آن را به شبکه تغذیه AC باز می‌گرداند.

این عملکرد احیا کننده، مصرف انرژی را در ماشین‌هایی با چرخه‌های شتاب‌دهی و کاهش سرعت مکرر کاهش می‌دهد.

همچنین بار حرارتی ترمز مقاومتی را از بین می‌برد، که دمای کابینت و تنش حرارتی بر سایر اجزا را کاهش می‌دهد.

برد سیم‌کشی A16B-2203-0640 به عنوان بخشی از معماری مدار کلی PSMi از این عملکرد احیا کننده پشتیبانی می‌کند.

این برد مسیرهای رابط بین مرحله ورودی فعال و مدار کنترل ماژول را فراهم می‌کند.

ارتباط فیبر نوری و قابلیت سرویس‌دهی

سیستم درایو FANUC Alpha i از کابل‌های فیبر نوری برای ارتباط بین PSMi و ماژول‌های تقویت‌کننده استفاده می‌کند.

لینک‌های فیبر نوری مشکلات حلقه زمین را حذف می‌کنند، ایمنی در برابر نویز را در محیط الکتریکی سخت کابینت درایو فراهم می‌کنند و امکان کابل‌کشی طولانی را بدون افت سیگنال فراهم می‌کنند.

A16B-2203-0640 به عنوان بخشی از طراحی داخلی PSMi با این معماری ارتباطی رابط می‌شود.

یک ویژگی قابل توجه قابلیت سرویس‌دهی خانواده PSMi Alpha i: فن‌های خنک کننده را می‌توان بدون باز کردن ماژول تعویض کرد.

خرابی فن یک حالت خرابی رایج در قطعات کابینت درایو است.

یک فن قابل تعویض که می‌تواند در طول نگهداری برنامه‌ریزی شده تعویض شود — بدون ایجاد اختلال در اتصالات تغذیه یا خارج کردن ماژول از کابینت — نگهداری حرارتی این واحدها را به طور قابل توجهی ساده می‌کند.

مسیر سرویس در سطح کامپوننت

تعویض برد سیم‌کشی A16B-2203-0640 یک تعمیر در سطح کامپوننت است. این به معنای باز کردن محفظه PSMi و کار در داخل ماژول است — رویه‌ای که نیاز به اقدامات احتیاطی مناسب، ابزار مناسب و آشنایی با سخت‌افزار درایو FANUC دارد.

باس تغذیه اصلی باید قبل از باز کردن ماژول به طور کامل تخلیه شود.

ولتاژ باس DC برای چندین دقیقه پس از خاموش شدن به دلیل تخلیه خازن‌های باس باقی می‌ماند.

این مسیر تعمیر زمانی توجیه می‌شود که بخش تغذیه ماژول PSMi و سخت‌افزار خارجی در وضعیت خوبی باشند و خطا به طور خاص به برد سیم‌کشی محدود شود. خطاهای رایج مرتبط با برد سیم‌کشی شامل خرابی سیگنال کنترل، خرابی مدارهای حفاظتی و خرابی توزیع تغذیه کمکی است.

قبل از ادامه، خطا را در این برد تأیید کنید — در صورتی که خطا در بخش تغذیه ولتاژ بالا باشد و نه در برد سیم‌کشی، تعویض کامل ماژول PSMi ممکن است مسیر مناسبی باشد.

سوالات متداول

س1: PSMi یک آلارم LED نشان می‌دهد اما هیچ خطایی در سیستم درایو وجود ندارد. آیا A16B-2203-0640 می‌تواند علت آن باشد؟

آلارم‌های LED PSMi بدون خطاهای تقویت‌کننده پایین‌دست اغلب به مدار داخلی ماژول منبع تغذیه اشاره دارند تا سیستم درایو.

برد سیم‌کشی سیگنال‌های کنترل و مدارهای حفاظتی را مدیریت می‌کند — خرابی در این مسیرها آلارم‌های سطح PSMi را بدون لزوماً فعال کردن ماژول‌های تقویت‌کننده تولید می‌کند.

الگوی LED آلارم را با دفترچه راهنمای نگهداری Alpha i بررسی کنید تا قبل از تعیین اینکه آیا برد سیم‌کشی جزء آسیب‌دیده است، دسته خطا را شناسایی کنید.

س2: آیا باز کردن محفظه PSMi برای تعویض A16B-2203-0640 بلافاصله پس از خاموش شدن ایمن است؟

خیر. خازن‌های باس DC در داخل PSMi پس از خاموش شدن برای چندین دقیقه شارژ را حفظ می‌کنند.

قبل از باز کردن ماژول یا دست زدن به اجزای داخلی، منتظر بمانید تا ولتاژ باس DC به سطح ایمن تخلیه شود — که با اندازه‌گیری بین پایانه‌های باس DC با یک ولت‌متر با رتبه مناسب تأیید می‌شود.

فقط به زمان سپری شده تکیه نکنید؛ همیشه اندازه‌گیری کنید.

س3: A16B-2203-0640 در کدام انواع خاص واحد PSMi نصب می‌شود؟

این برد سیم‌کشی در ماژول‌های منبع تغذیه FANUC Alpha i PSMi 5.5 کیلووات، 200 ولت AC نصب می‌شود: A06B-6110-H006، A06B-6115-H006 و A06B-6140-H006.

همیشه مشخصات واحد خاص را در برابر برچسب ماژول قبل از تهیه بردهای مدار چاپی جایگزین تأیید کنید.

س4: آیا A16B-2203-0640 به جای تعویض قابل تعمیر است؟

تعمیر در سطح کامپوننت گاهی اوقات برای بردهای سیم‌کشی بسته به خطا امکان‌پذیر است. اجزای غیرفعال آسیب‌دیده، دستگاه‌های حفاظتی معیوب و کنتاکت‌های کانکتور خورده شده به طور بالقوه قابل تعمیر هستند.

خطاهای مربوط به IC های اختصاصی FANUC یا مسیرهای آسیب‌دیده برد مدار چاپی ممکن است قابل تعمیر نباشند.

بردی که به دلیل خطای تغذیه دچار آسیب آتش‌سوزی یا قوس شده است باید به جای تعمیر تعویض شود — یکپارچگی زیرلایه پس از چنین رویدادهایی قابل فرض نیست.

س5: پس از تعویض برد سیم‌کشی، آیا PSMi نیاز به تنظیم پارامتر یا راه‌اندازی دارد؟

برد سیم‌کشی PSMi پارامترهای کنترلر را به همان روشی که ماژول حافظه CNC انجام می‌دهد، حمل نمی‌کند.

پس از نصب، تأیید کنید که ماژول بدون هیچ گونه آلارم LED به تمیزی روشن می‌شود و ولتاژ باس DC هنگام فعال شدن سیستم درایو به سطح تنظیم شده عادی خود می‌رسد.

ارتباط صحیح CNC به درایو را از طریق لینک فیبر نوری تأیید کنید. هیچ رویه بارگذاری نرم‌افزاری معادل بارگذاری مجدد ماژول FROM مورد نیاز نیست.
