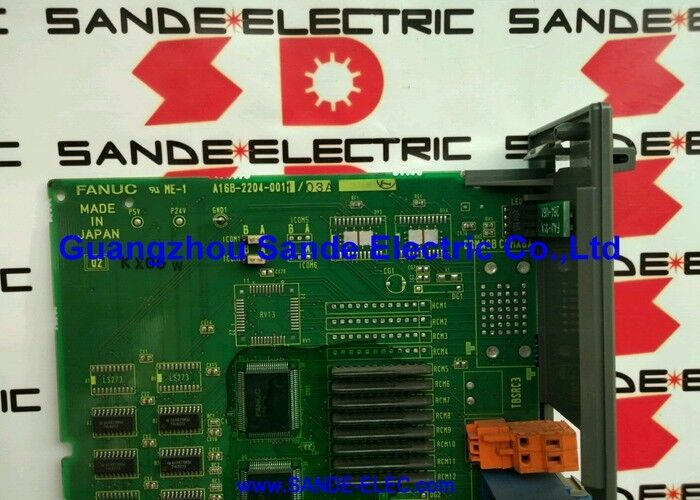

1000 وات FANUC تقویت کننده صفحه PCB A16B-2203-0501 OEM

A16B-2203-0501 FANUC Alpha Spindle Drive Board A06B-6102 Series / 6102 Spindle Amplifier Wiring PCB / CNC ماشین آلات ماشین آلات

A06B-6102 تقویت کننده اسپندل آلفا FANUC

A16B-2203-0501 PCB رابط سیم کشی / برق در داخل ماژول های تقویت کننده اسپندل FANUC Alpha در سری A06B-6102 است.سری A06B-6102 قبل از سری اسپندل Alpha-i (A06B-6111 و A06B-6141) است و اولین نسل فناوری محرک اسپندل Alpha FANUC را نشان می دهد.

تقویت کننده های اسپندل آلفا در خانواده A06B-6102 دستورات سرعت اسپندل CNC را به فرکانس متغیر تبدیل می کنند،خروجی AC ولتاژ متغیر کنترل دقیق سرعت و گشتاور موتور چرخ چرخ AC در سراسر طیف سرعت کامل ماشین و از طریق جهت گیری و عملیات سخت گیر.

مشخصات کلیدی

توابع تقویت کننده اسپیندل پشتیبانی می شود

تقویت کننده A06B-6102 و صفحه محرک A16B-2203-0501 آن از طیف کامل عملیات پیچ CNC پشتیبانی می کند:

سرعت متغیر:پذیرفتن دستورات سرعت از عملکرد S CNC و حفظ سرعت دستور داده شده در برابر بارهای برش متفاوت در طول چرخه ماشینکاری.

جهت گیری پیچ:متوقف کردن اسپندل در یک موقعیت زاویه ای دقیق برای تغییر ابزار اتوماتیک.

از نوع:حرکت همگام اسپندل و محور Z برای برش رشته بدون نگهدارنده نل شناور که نیاز به کنترل دوران در زمان واقعی از طریق مدار های درایو دروازه ای که A16B-2203-0501 فراهم می کند.

سناریوهای کاربرد

خطای تخته محرک اسپندل مرکز ماشینکارییک تقویت کننده فنل A06B-6102 در یک مرکز ماشینکاری کنترل شده توسط FANUC، آلارم فنل را در موتور فعال می کند. پس از تأیید موتور فنل و رمزگذاری کننده،A16B-2203-0501 به عنوان خطای تخته محرک شناسایی شده استجايگزين کردن کار درست تقویت کننده اسپندل رو بر ميگردونه

A06B-6102 تقویت کننده پیچ بازساز:یک تکنسین در حال تعمیر یک تقویت کننده اسپندل A06B-6102 است که A16B-2203-0501 را همراه با PCB کنترل اسپندل به عنوان بخشی از تجدید مرحله قدرت جامع جایگزین می کند.

سوالات عمومی

سوال 1: A16B-2203-0501 با PCB کنترل پیچ در همان تقویت کننده چگونه متفاوت است؟

A16B-2203-0501 از سخت افزار قدرت استفاده می کند. IGBT دروازه درایو مسیریابی، مسیرهای سیگنال های سنسور فعلی و جمع آوری سیگنال های خطا از پل اینورتر.PCB کنترل پیچ کنترل الگوریتم تنظیم را مدیریت می کند، حلقه سرعت، ارتباطات سریال اسپینل از CNC و منطق جهت گیری اسپینل. هر دو صفحه برای عملکرد درست تقویت کننده مورد نیاز است.آلارم های مرحله قدرت (متعلق به IGBT) به طور معمول شامل صفحه سیم کشی می شوند؛ آلارم های اتصال یا چرخه سرعت بر روی PCB کنترل تاثیر می گذارند.

سوال2: کدام کد های هشدار در سیستم های CNC FANUC نشان دهنده نقص A16B-2203-0501 هستند؟

خطاهای مرحله قدرت اسپندل کد های هشدار سری SP را در صفحه نمایش CNC تولید می کند. معمولا کد های SP1xx نشان دهنده خطاهای اینورتر اسپندل، IGBT یا تقویت کننده اسپندل سطح سخت افزاری است.اين آلارم ها فوراً بر روي فندل فعال شده ظاهر ميشن، قبل از اینکه جریان موتور به سطح بار افزایش یابد. آنها از فشار بیش از حد اسپندل یا هشدار بیش از حد سرعت (که در هنگام کار تحت بار رخ می دهد) متفاوت هستند.فهرست کد های هشدار تقویت کننده فنل FANUC محل خاص خطا را شناسایی می کند.

سوال 3: آیا A16B-2203-0501 قابل تعویض با A16B-2203-0500 (بورد مجاور) است؟

هر دو صفحه در محدوده A16B-2203-050x spindle drive board قرار دارند و به خانواده A06B-6102 خدمت می کنند.این که آیا آنها دقیقا قابل تعویض هستند بستگی به اینکه آیا آنها به رتبه بندی های مختلف قدرت تقویت کننده پیچ یا بازنگری سخت افزار در سری 6102 خدمت می کنندقبل از جایگزینی شماره های مجاور از برچسب صفحه نصب شده و دستورالعمل نگهداری تقویت کننده فنوک آلفا قبل از جایگزینی شماره های مجاور تأیید کنید.

سوال 4: هنگام جایگزینی A16B-2203-0501 چه احتیاطی لازم است؟

برق رو خاموش کن و منبع اصلی دستگاه رو قفل کنتقویت کننده های اسپندل آلفا پس از قطع برق ولتاژ اتوبوس DC را حفظ می کنند ️ از روش تخلیه دستورالعمل نگهداری FANUC پیروی کنید و قبل از دسترسی داخلی از ولتاژ اتوبوس کمتر از 50V اطمینان حاصل کنید. هیئت مدیره سیم کشی در کنار ترانزیستورهای IGBT در پتانسیل کامل اتوبوس DC نصب می شود. A16B-2203-0501 را با احتیاط های ضد ایستاتیک کنترل کنید.

س5: آیا جایگزینی A16B-2203-0501 نیاز به وارد کردن مجدد پارامتر های پیچ دارد؟

نه. پارامترهای اسپندل در حافظه پارامتر واحد کنترل CNC ذخیره می شوند نه در تخته محرک اسپندل. جایگزینی A16B-2203-0501 بر پارامترهای ذخیره شده تأثیر نمی گذارد.بعد از نصب قطعات جایگزین، قبل از بازگشت به عملیات کامل ماشینکاری، پاسخ صحیح پیچ در سرعت پایین را بررسی کنید.
