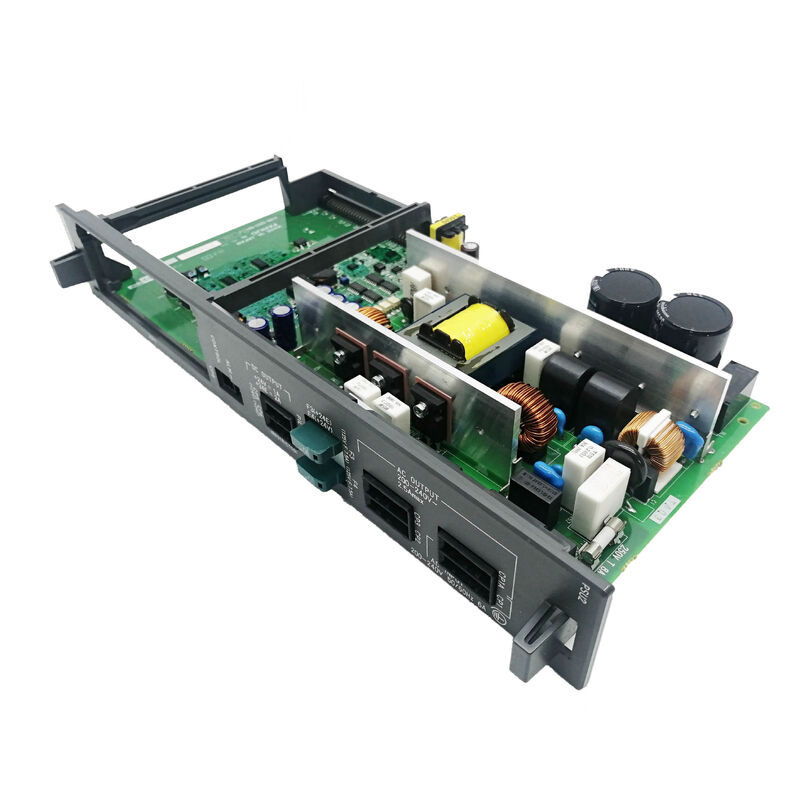

PCB FANUC برای تقویت کننده سرو A16B-2203-0454 A16B22030454 A16B-22O3-O454

A16B-2203-0454 FANUC الفا SVM1-130 هیئت مدیره برق و سیم کشی

A06B-6096-H106 ماژول سرو آلفا SVM1-130

راهنماي افزايش دهنده سرو فانوک آلفا (B-65165E/02) تاييد ميکنه:A16B-2203-0454 هیئت مدیره سیم کشی برای A06B-6096-H106 SVM1-130 FANUC واحد محور Alpha سری servo ماژول در 130A ظرفیت اوج جریان. این یک محور تک محور با جریان بالا است که به سخت ترین محورهای سرو در ماشین آلات بزرگ CNC خدمت می کند.

SVM1-130 یک ماژول سرو 90 میلی متر پهناور است که همان شکل فیزیکی ماژول های دو محوری SVM2 در این سری را دارد.اما به عنوان یک محور محرک برای تمرکز کل ظرفیت جریان خود در یک محور سرو با تقاضای بالا پیکربندی شده است.

مشخصات کلیدی

SVM1-130 ️ کاربردهای servo ماشین بزرگ

SVM1-130 برای کاربردهای بزرگ ماشین طراحی شده است ️ ماشین آلات دارای محور های سنگین که نیاز به جریان بلند بلند بلند بالاتر از ظرفیت ماژول های استاندارد 40A یا 80A دارند:

محورهای مرکز ماشین آلات سنگین:مراکز ماشینکاری افقی بزرگ با پالت های سنگین و توده های ستون یا اسلاید بزرگ نیاز به جریان servo بالا برای حفظ دقت موقعیت در زیر بار گرانشی و نیروی برش ترکیبی دارند.

کاربردهای موتورSVM1-130 تایید شده است که موتورهای servo FANUC Alpha را در کلاس a22/3000 و a30/3000 موتورهای servo با قدرت بالا استفاده می شود که در سخت ترین کاربردهای محور ماشین آلات CNC مورد استفاده قرار می گیرد.

محور Z مرکز چرخش بزرگ:محور Z اصلی یک چرخ CNC سنگین با یک صندلی بزرگ یا تخته ابزار ممکن است نیاز به ظرفیت 130A از SVM1-130 برای عملکرد مناسب سرو داشته باشد.

سناریوهای کاربرد

نقص صفحه برق SVM1-130:یک ماژول servo FANUC Alpha SVM1-130 در یک مرکز ماشینکاری بزرگ دچار نقص های داخلی سطح PCB می شود. ترانزیستورهای IGBT سالم هستند اما درایو به درستی پاسخ نمی دهد.کارت سیم کشی A16B-2203-0454 شناسایی شده استتعويض راه اندازي سيگنال داخلي ماژول سرو رو درست کرد

ارتقاء HRV3:A facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

سوالات عمومی

سوال 1: چگونه می توانم تایید کنم که A16B-2203-0454 صفحه سیم کشی مناسب برای SVM1-130 من است؟

از صفحه نام جلویی آن، ماژول سرو را شناسایی کنید اگر A06B-6096-H106 باشد، A16B-2203-0454 صفحه سیم کشی تایید شده است.راهنماي افزايش دهنده سرو Fanuc Alpha GE B-65165E/02 اين وظيفه را بطور مستقيم تاييد مي کندهمچنین برچسب بر روی خود صفحه سیم کشی نصب شده را بخوانید.

سوال2: تفاوت بین کارت کنترل استاندارد (A16B-2202-0790) و نسخه HRV3 (A20B-2100-0542) چیست؟

A16B-2202-0790 کارت استاندارد کنترل سرو آلفا برای SVM1-130 است.نسخه قبلی) کارت کنترل با قابلیت HRV3 است که الگوریتم سرو کنترل 3 وکتور با پاسخ بالا FANUC را ارائه می دهد که پاسخ سریع تری به حلقه جریان و دقت موقعیت را بهبود می بخشد. هنگام استفاده از HRV3 ، هر دو کارت سیم کشی (A16B-2203-045X) و کارت کنترل (A20B-2100-054X) باید به طور همزمان نسخه های HRV3 باشند.

سوال 3: کدام آلارم های سرو نشان دهنده نقص صفحه سیم کشی A16B-2203-0454 در مقابل نقص ترانزیستور IGBT است؟

خرابی ترانزیستور IGBT باعث ایجاد آلارم های بیش از حد یا بیش از حد در حال حاضر (SV alarm 9 یا مشابه) معمولا بلافاصله پس از فعال کردن درایو می شود.خطاهای صفحه سیم کشی ممکن است به عنوان شکست درایو دروازه ظاهر شود (ترانزیستورها با وجود منبع تغذیه سالم تغییر نمی کنند)، ناهنجاری های بازخورد جریان، یا رفتار هشدار ناهنجاری با وجود ترانزیستورهای IGBT سالم که توسط آزمایش استاتیک تأیید شده است.اگر ترانزیستورهای IGBT آزمایش مقاومت استاتیک را پشت سر بگذارند اما درایو هنوز هم دچار مشکل شود، A16B-2203-0454 هدف بعدی تشخیص است.

سوال 4: قبل از دسترسی به A16B-2203-0454 در داخل A06B-6096-H106 چه احتیاطی لازم است؟

خاموش کردن و قفل کردن منبع تغذیه اصلی. اتوبوس SVM1-130 DC تقریباً با سرعت 280V325V DC از ورودی AC 283V325V خود کار می کند. این ولتاژ پس از برداشتن شبکه باقی می ماند.قبل از دسترسی به تخته های داخلی با استفاده از یک ولتی متر کالیبر شده بررسی کنید که اتوبوس DC کمتر از 30 ولت است. A16B-2203-0454 را با یک بند مچ دست ضد استاتیک بر روی یک سطح ایمن ESD کنترل کنید.

سوال 5: آیا جایگزینی A16B-2203-0454 نیاز به وارد کردن مجدد پارامتر سرو دارد؟

پارامترهای سرو در حافظه پارامتر CNC قرار دارند نه در صفحه سیم کشی ماژول سرو.CNC پارامترهای سرو را در طول شروع روشن شدن شارژ دانلود می کند. قبل از بازگشت ماشین به تولید ، پاسخ درست سرو را در محور در سرعت پایین بررسی کنید.
