A16B-2203-0331 | برد کنترل اسپیندل درایو سری FANUC 6102 — A06B-6102 / A06B-6088 SPM سازگاری / صفحه نمایش LED دوقلو

A06B-6102 — سری آلفا اسپیندل درایو

خط تولید تقویت کننده اسپیندل آلفا FANUC چندین نسل درایو و خانواده مدل را پوشش می دهد. A06B-6102 یکی از این خانواده ها است - یک سری تقویت کننده دوکی که در سراسر تاسیسات CNC FANUC با موتور اسپیندل خاص و الزامات رابط کنترل استفاده می شود.

در کاتالوگ کلی درایو اسپیندل آلفا FANUC، سری 6102 در کنار:

• A06B-6078، A06B-6082: خانواده های ماژول های آلفا اسپیندل قبلی
• A06B-6088: سری به خوبی تثبیت شده Alpha SPM (ماژول قدرت اسپیندل)
• A06B-6092، A06B-6102، A06B-6104: توسعه بیشتر در خانواده اسپیندل آلفا

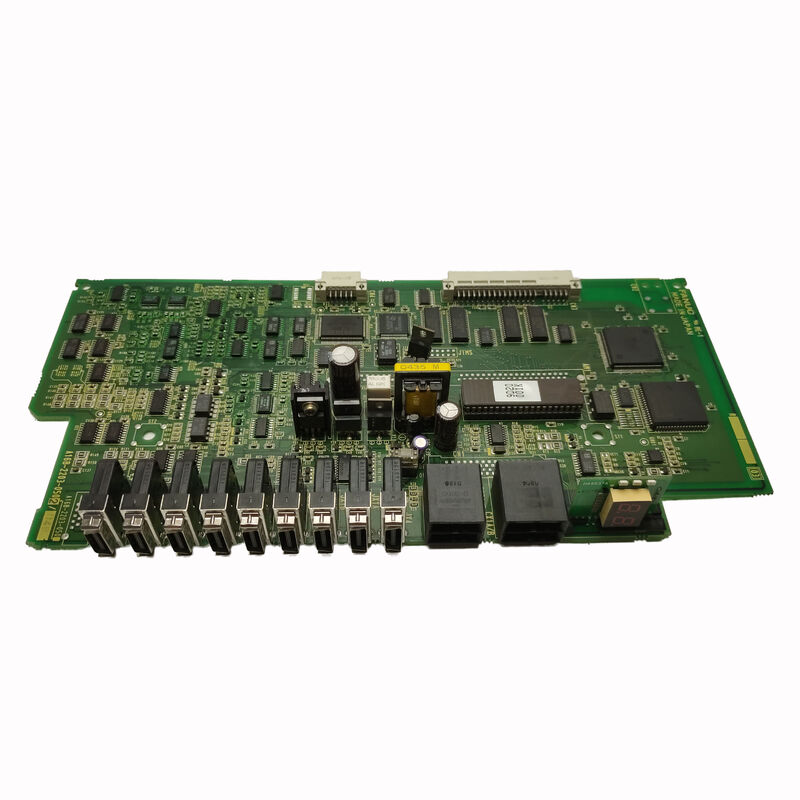

A16B-2203-0331 برد کنترل (کارت بالایی) برای سری A06B-6102 است - لایه PCB هوشمند که تنظیم سرعت اسپیندل، ارتباطات گذرگاه دوک سریال، نظارت بر حفاظت و درایو گیت IGBT را برای مرحله خروجی موتور اسپیندل مدیریت می کند.

اطلاعات کلیدی محصول

نمایشگر دوقلو 7 قسمتی LED

ماژول‌های اسپیندل آلفا شامل سری‌های 6088 و 6102 به دو نمایشگر LED 7 بخش مجهز شده‌اند. این نمایشگرها:

• نمایش وضعیت عملکرد عادی درایو (کلاس سرعت اسپیندل، جهت، وضعیت جهت گیری)
• نمایش کدهای هشدار خاص هنگام خاموش شدن عملکردهای حفاظتی
• به تکنسین های تعمیر و نگهداری اجازه دهید بدون دسترسی به صفحه هشدار CNC، اعداد هشدار را مستقیماً در کابین درایو بخوانند

برد کنترلی A16B-2203-0331 این نمایشگر LED را مدیریت می کند — محتوای آن را از ثبت وضعیت درایو در هر چرخه کنترل به روز می کند.

سناریوهای کاربردی

خطای برد کنترل آمپلی فایر اسپیندل سری 6102:یک دستگاه CNC FANUC با تقویت کننده اسپیندل سری A06B-6102 آلارم های اسپیندل پایدار را ایجاد می کند. برد کنترل A16B-2203-0331 به عنوان خطا شناسایی شده است. تعویض، تنظیم سرعت اسپیندل و ارتباط سریال دوک را بازیابی می کند.

جایگزین کارت کنترل سری 6088 SPM:یک مرکز ماشینکاری با ماژول A06B-6088 SPM نیاز به تعویض کارت کنترل دارد. هنگامی که خانواده کارت اصلی (A16B-2202-043x) در دسترس نیست، A16B-2203-0331 از خانواده 033x سازگار جایگزین را ارائه می دهد.

سوالات متداول

Q1: تفاوت بین A16B-2203-0331 (خانواده 033x) و A16B-2202-0432 (خانواده 043x) هنگام استفاده در ماژول های 6088 SPM چیست؟

CNC Electronics تأیید می‌کند که هر دو «A16B-2202-043x یا A16B-2203-033x» موقعیت‌های ماژول اسپیندل یکسانی را ارائه می‌کنند. این دو خانواده از نظر عملکردی جایگزین های هم ارز هستند. نوع خاص در هر خانواده (0331، 0332، 0432، 0435) ممکن است مربوط به نسخه نرم افزاری یا تولید سخت افزار باشد. قبل از سفارش تعویض، تأیید کنید کدام نوع از روی برچسب برد نصب شده است.

Q2: آیا A16B-2203-0331 نرم افزار موتور اسپیندل را حمل می کند؟

کارت های کنترل اسپیندل سری آلفا دارای کدهای نرم افزاری هستند که نوع موتور اسپیندل سازگار را شناسایی می کند. یادداشت‌های CNC Electronics ماژول‌های SPM دارای پسوند #H50x هستند که نشان‌دهنده نرم‌افزارهای مختلف است: یعنی #H500 یا #H501 - این انواع نرم‌افزار بر سازگاری موتور تأثیر می‌گذارند. هنگام تهیه منبع A16B-2203-0331، نسخه نرم افزار را از روی برچسب برد اصلی تأیید کنید تا از سازگاری با موتور اسپیندل نصب شده اطمینان حاصل کنید.

Q3: سری A06B-6102 معمولاً چه موتورهای اسپیندلی را هدایت می کند؟

سری A06B-6102 در کنار A06B-6088 و سایر سری‌های اسپیندل آلفا در اسناد آلارم اسپیندل FANUC ذکر شده است که نشان می‌دهد به موتورهای اسپیندل AC سری آلفا FANUC خدمت می‌کند. مدل‌های موتور خاص را از مستندات تقویت‌کننده اسپیندل دستگاه تأیید کنید.

Q4: آیا جایگزینی A16B-2203-0331 به تغییرات پارامتر اسپیندل نیاز دارد؟

شماره پارامترهای اسپیندل (محدودیت سرعت، نسبت دنده، شتاب، انتخاب نوع موتور) در حافظه پارامتر اصلی CNC ذخیره می شود. تعویض برد کنترل تاثیری بر پارامترهای ذخیره شده ندارد. پس از نصب تعویض، بررسی کنید که ارتباط دوک سریال CNC دوباره برقرار شده است و قبل از بازگشت به تولید، اسپیندل را در محدوده سرعت کامل خود اجرا کنید.
