FANUC A16B-2203-0300 | برد سیم‌کشی تقویت‌کننده سروو سری آلفا SVM1-240 — برای برد توان تک‌محوره با جریان بالا A06B-6096-H107، A16B-2203، مبدأ ژاپن

مرور کلی

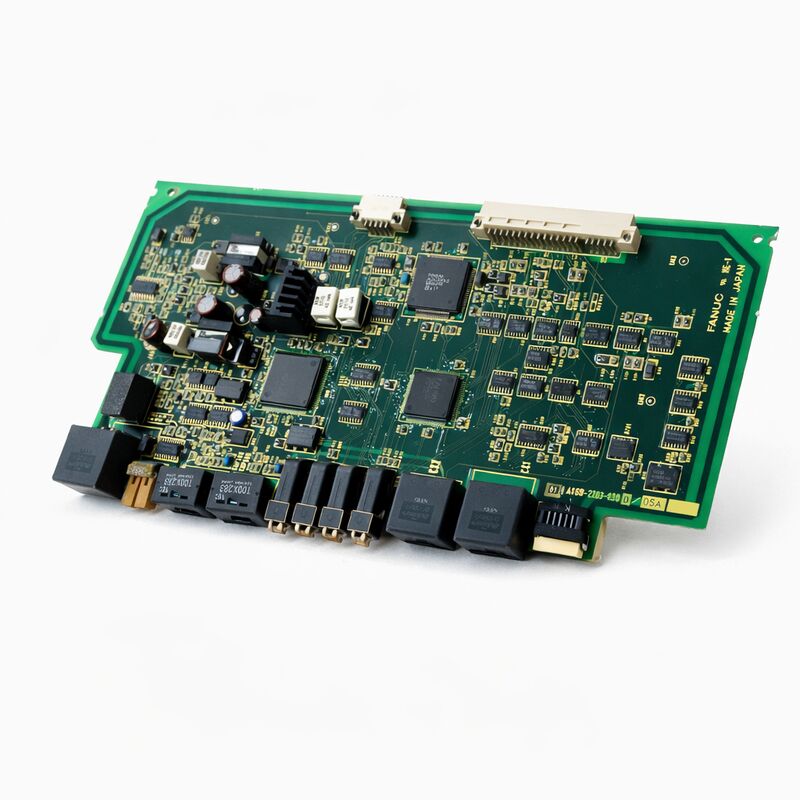

برد FANUC A16B-2203-0300 برد سیم‌کشی توان برای تقویت‌کننده سروو تک‌محوره با جریان پیک 240 آمپر SVM1-240 سری آلفا FANUC است.

با جریان پیک 240 آمپر، SVM1-240 یکی از درایوهای سروو تک‌محوره با بالاترین جریان در نسل آلفا است که برای موتورهای سروو که باید گشتاور بسیار بالایی تولید کنند طراحی شده است — محورهای با قاب بزرگ در مراکز ماشین‌کاری سنگین، سرهای گانتری، میزهای دوار بزرگ و سایر کاربردهای با نیروی بالا که موتورهای سروو کوچکتر به سادگی نمی‌توانند گشتاور مورد نیاز را تأمین کنند.

خانواده برد A16B-2203 به طور کلی برد‌های سیم‌کشی را برای طیف گسترده‌ای از ماژول‌های تقویت‌کننده سروو سری آلفا پوشش می‌دهد.

این خانواده از بردهای با جریان کم برای محورهای سروو فشرده تا بردهای با جریان بالا مانند A16B-2203-0300 برای پیکربندی 240 آمپر را شامل می‌شود.

هر برد در این خانواده برای محدوده جریان خاص ماژول تقویت‌کننده مرتبط با آن اندازه‌گیری و درجه‌بندی شده است — مقاومت‌های سنجش جریان، مدارهای درایو گیت، مسیرهای جریان باس و طراحی حرارتی همگی با جریان نامی مقیاس‌بندی می‌شوند.

نسل تقویت‌کننده سری آلفا A06B-6096 جایگاه خاصی در تاریخچه درایوهای سروو FANUC دارد — این نسل آلفا (غیر i) است که قبل از سری آلفا i (سری A06B-6114، -6124، -6127) قرار دارد.

A06B-6096 به عنوان تقویت‌کننده سروو با کارایی بالا برای نسل‌های CNC FANUC که شامل سری‌های 16B/C، 18B/C، 21B، 15B و سری‌های اولیه i بود، در دوره‌ای که FANUC در حال گذار از رابط‌های آنالوگ نوع A/B به رابط دیجیتال FSSB (Fibre-optic Serial Servo Bus) بود، خدمت می‌کرد.

SVM1-240 با رابط FSSB خود، انتهای جریان بالای محدوده سری آلفا را نشان می‌دهد.

مشخصات کلیدی

عملکرد برد سیم‌کشی در معماری SVM1-240

در داخل ماژول A06B-6096-H107 SVM1-240، برد سیم‌کشی A16B-2203-0300 تمام عملکردهایی را که شامل جریان‌های بزرگ، ولتاژهای بالا و اتصال فیزیکی بین الکترونیک درایو و موتور و منبع تغذیه است، مدیریت می‌کند:

اتصال باس DC: باس DC مشترک از ماژول منبع تغذیه (PSM) ولتاژ DC 300 ولت یکسو شده را به ماژول‌های SVM1 می‌رساند.

برد سیم‌کشی این اتصال باس را خاتمه می‌دهد و ولتاژ باس DC را به پل ترانزیستور IGBT که جریان موتور را سوئیچ می‌کند، توزیع می‌کند.

با رتبه پیک 240 آمپر، مسیرهای جریان باس روی این برد باید جریان‌های لحظه‌ای قابل توجهی را حمل کنند — مسیرهای مسی و اتصالات باس بار به همین دلیل اندازه‌گیری می‌شوند.

درایو گیت IGBT: ترانزیستورهای IGBT در بخش قدرت SVM1-240 سوئیچ‌های واقعی هستند که جریان موتور را کنترل می‌کنند.

برد سیم‌کشی مدار درایو گیت را حمل می‌کند — آی‌سی‌های درایور گیت ایزوله که سیگنال‌های فرمان گیت سطح پایین را از برد کنترل دریافت کرده و آن‌ها را به پالس‌های گیت با ولتاژ بالا و جریان بالا که برای سوئیچ مطمئن IGBTهای بزرگ مورد نیاز است، تبدیل می‌کنند.

ایزولاسیون بین سیگنال‌های ولتاژ پایین برد کنترل و مدارهای درایو گیت ولتاژ بالا برای عملکرد ایمن ضروری است.

سنجش جریان: برد سیم‌کشی حاوی عناصر سنجش جریان (معمولاً مقاومت‌های شنت یا سنسورهای اثر هال) است که جریان‌های فاز موتور واقعی را اندازه‌گیری می‌کنند.

این اندازه‌گیری‌ها به الگوریتم سروو برد کنترل بازخورد داده می‌شوند که از آن‌ها برای بستن حلقه کنترل جریان استفاده می‌کند.

با پیک 240 آمپر، دقت سنجش جریان حیاتی است — خطا در بازخورد جریان مستقیماً به خطاهای کنترل گشتاور تبدیل می‌شود و می‌تواند پایداری حلقه سروو را به خطر بیندازد.

ترمینال‌های خروجی موتور: اتصالات فاز موتور (U, V, W) روی برد سیم‌کشی خاتمه می‌یابند.

این ترمینال‌ها برای جریان نامی کامل اندازه‌گیری شده‌اند و شامل ایزولاسیون لازم از مدارهای منطقی و شاسی هستند.

درایوهای سری آلفا با جریان بالا — اولویت‌های نگهداری

SVM1-240 موتورهای سروو با محور بزرگ را راه‌اندازی می‌کند — موتورهایی که از نظر فیزیکی سنگین، از نظر حرارتی نیازمند و از نظر مکانیکی به ساختارهای بزرگ ماشین متصل هستند. نگهداری این درایوها نیازمند توجه به عواملی است که در جریان بالا نسبت به جریان پایین اهمیت بیشتری دارند.

مدیریت حرارتی: عملکرد با جریان بالا گرمای قابل توجهی در ماژول‌های IGBT تولید می‌کند.

SVM1-240 به یک هیت سینک و در بسیاری از نصب‌ها به یک فن خنک‌کننده با هوای اجباری متکی است. عملکرد مداوم فن خنک‌کننده حیاتی است — خرابی فن باعث تجمع گرما می‌شود، پیری IGBT و خازن را تسریع می‌کند و در نهایت باعث خاموشی حرارتی می‌شود.

بازرسی و تعویض دوره‌ای فن (معمولاً هر 3 تا 5 سال بسته به ساعات کارکرد توصیه می‌شود) نگهداری استاندارد برای SVM1-240 و درایوهای با جریان بالا مرتبط است.

پیری خازن: خازن‌های باس DC در بخش منبع تغذیه SVM1-240 — و خازن‌های فیلتر روی خود برد سیم‌کشی — با گذشت زمان پیر می‌شوند. خازن‌های پیر شده ESR (مقاومت سری معادل) افزایش یافته‌ای را نشان می‌دهند که توانایی آن‌ها را برای هموار کردن ولتاژ باس DC در تغییرات سریع جریان کاهش می‌دهد.

علائم در عملکرد، افزایش ریپل باس DC است که می‌تواند باعث هشدارهای ولتاژ بالا در هنگام گذراهای گشتاور بالا شود.

تعویض خازن به عنوان بخشی از یک بازسازی برنامه‌ریزی شده، رویکرد استاندارد برای درایوهایی است که بیش از 10 سال در سرویس بوده‌اند.

بازرسی اتصال: با جریان پیک 240 آمپر، اتصالات ضعیف باعث گرمایش موضعی می‌شوند که می‌تواند باعث کربن‌زایی، اکسیداسیون و در نهایت خرابی حرارتی نقاط اتصال شود. بازرسی دوره‌ای و سفت کردن مجدد اتصالات باس بار و ترمینال‌های فاز موتور یک عمل نگهداری مهم است.

سوالات متداول

س1: SVM1-240 در هنگام شتاب‌گیری سنگین، هشدار IPM را فعال می‌کند. آیا این نشان‌دهنده خرابی برد سیم‌کشی A16B-2203-0300 است؟

یک هشدار IPM (ماژول قدرت هوشمند) در هنگام شتاب‌گیری سنگین می‌تواند ناشی از چندین علت باشد.

ابتدا، بررسی کنید که آیا هشدار اضافه جریان یا اضافه دما است — کد هشدار بین این دو تمایز قائل می‌شود.

اضافه جریان در هنگام شتاب‌گیری نشان می‌دهد که شتاب فرمان داده شده از حد مجاز موتور و درایو فراتر رفته است، یا موتور دارای مشکل سیم‌پیچی است که جریان بیش از حد می‌کشد. اضافه دما در هنگام شتاب‌گیری نشان‌دهنده خنک‌کنندگی ناکافی است.

خرابی واقعی IPM (ماژول ترانزیستور سوخته) حتی در بار کم نیز به صورت هشدار فوری ظاهر می‌شود.

برد سیم‌کشی عمدتاً زمانی مشکوک است که هشدار IPM در بارهایی بسیار کمتر از ظرفیت نامی رخ دهد و علل دیگر حذف شده باشند.

س2: آیا A16B-2203-0300 را می‌توان با SVM1-360 (A06B-6096-H108) استفاده کرد؟

خیر. A16B-2203-0300 برد سیم‌کشی برای SVM1-240 (A06B-6096-H107) است. SVM1-360 از برد سیم‌کشی متفاوتی استفاده می‌کند، A16B-2203-0301.

این بردها در پیکربندی IGBT، کالیبراسیون سنجش جریان و طراحی حرارتی متفاوت هستند.

استفاده از برد -0300 در برنامه -0301 (یا بالعکس) منجر به سنجش جریان نادرست، محدودیت‌های جریان اشتباه و عملیات بالقوه ناامن می‌شود.

همیشه برد سیم‌کشی را با شناسه ماژول تقویت‌کننده خاص مطابقت دهید.

س3: برد کنترل (A20B-1006-0485) در SVM1-240 سالم است، اما برد سیم‌کشی خراب شده است. آیا می‌توان فقط برد سیم‌کشی را تعویض کرد؟

بله، به شرطی که ماژول تقویت‌کننده قابل جداسازی باشد تا بتوان به برد سیم‌کشی به طور جداگانه دسترسی داشت.

ماژول‌های SVM سری آلفا FANUC به گونه‌ای طراحی شده‌اند که برد کنترل و برد سیم‌کشی را بتوان به طور مستقل سرویس کرد — این دو برد از طریق کانکتورهای شناخته شده به هم متصل شده و از نظر فیزیکی قابل جدا شدن هستند.

تعویض برد سیم‌کشی نیازمند کار بر روی بخش قدرت است (که حتی پس از خاموش شدن، انرژی ذخیره شده در خازن‌های باس DC را حفظ می‌کند — همیشه قبل از لمس هرگونه قطعه روی برد سیم‌کشی، از تخلیه کامل باس DC اطمینان حاصل کنید).

در صورت عدم وجود قابلیت داخلی، پرسنل سرویس آموزش دیده FANUC را برای این رویه درگیر کنید.

س4: پس از تعویض برد سیم‌کشی A16B-2203-0300، محور کار می‌کند اما گشتاور کاهش یافته به نظر می‌رسد. چه چیزی باید بررسی شود؟

کاهش گشتاور پس از تعویض برد سیم‌کشی معمولاً یک مسئله سنجش جریان است — عناصر سنجش جریان روی برد جایگزین ممکن است کالیبراسیون کمی متفاوتی نسبت به برد اصلی داشته باشند.

الگوریتم کنترل سروو از بازخورد جریان برای بستن حلقه کنترل گشتاور خود استفاده می‌کند و اگر بازخورد بالاتر از جریان واقعی خوانده شود (یک جهت رایج برای خطای کالیبراسیون)، الگوریتم جریان را زودتر برای جلوگیری از اضافه جریان ظاهری محدود می‌کند.

پارامتر کالیبراسیون سنجش جریان را در CNC برای این محور بررسی کنید و در صورت لزوم، رویه کالیبراسیون حلقه جریان را که در دفترچه راهنمای نگهداری سری آلفا توضیح داده شده است، انجام دهید.

س5: SVM1-240 به مدت 15 سال در سرویس بوده است. آیا باید برد سیم‌کشی را به صورت پیشگیرانه تعویض کرد، حتی اگر هیچ هشداری رخ نداده باشد؟

تعویض پیشگیرانه بردهای درایو 15 ساله برای محورهای تولیدی حیاتی که در آن‌ها خرابی برنامه‌ریزی نشده پرهزینه است، توجیه می‌شود.

در آن سن، خازن‌های الکترولیتی روی برد سیم‌کشی احتمالاً تخریب شده‌اند — ظرفیت آن‌ها کاهش یافته و ESR آن‌ها از چرخه حرارتی افزایش یافته است.

به جای انتظار برای خرابی، یک بازسازی برنامه‌ریزی شده در طول یک پنجره نگهداری برنامه‌ریزی شده — تعویض هر دو برد سیم‌کشی و خازن‌ها، تمیز کردن هیت سینک، تعویض فن خنک‌کننده و بازرسی تمام اتصالات — قابلیت اطمینان درایو را به نزدیک حالت نو بازمی‌گرداند.

مراکز تخصصی تعمیر FANUC خدمات بازسازی برد سیم‌کشی را ارائه می‌دهند که شامل تعویض خازن است، که جایگزینی مقرون به صرفه برای تعویض کامل برد است.
