فانوک A16B-2203-0200 صفحه رابط A16B22030200 A16B-22O3-O2OO

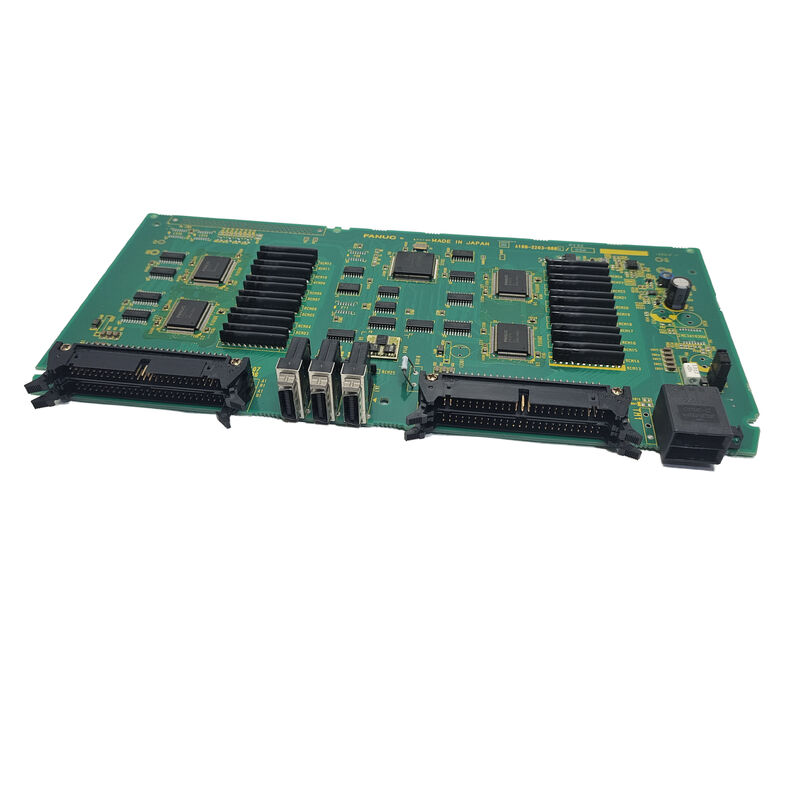

A16B-2203-0200. FANUC A16B-2203 سری PCB CNC رابط / اتوماسیون صنعتی / ژاپن ساخته شده

A16B-2203-020x در یک سری متنوع

شماره گذاری A16B-2203 طیف گسترده ای از انواع صفحه را در نسل های محصول FANUC پوشش می دهد.گروه 02xx در این سری در یک منطقه عملکردی مشخص قرار دارد که از تخته های I/O 01xx جدا شده است (I/O نوع C برای سری 0-C)، صفحه های سیم کشی servo و spindle 05xx_07xx (بخش های داخلی تقویت کننده αis/αi) و صفحه های کنترل قدرت و ربات 08xx_09xx.

صفحه های A16B-2203-02xx در محدوده FANUC CNC و معماری اتوماسیون دارای عملکردهای رابط یا کنترل خاص هستند.کتابچه راهنمای تعمیر و نگهداری FANUC برای سری 0-C/0-D (GFZ-61395E/06) در ارتباط با کارت های رابط محور سرو، به محدوده A16B-2203-020x اشاره دارد.:

A16B-2203-0020:کارت رابط سرو 4 محوری (نوع B رابط، محور 1 و 2،3- و 4- محور) برای سری 0-C CNC فراهم کردن اتصال محور سرو بین صفحه اصلی CNC و واحدهای تقویت کننده سرو برای حداکثر چهار محور کنترل شده.

A16B-2203-0021:نسخه دو محوری در همان خانواده کارت های رابط سرو برای سری 0-C

A16B-2203-0200 در همین منطقه عددی قرار دارد و یک عملکرد رابط تعریف شده را در سیستم FANUC که در آن نصب شده است انجام می دهد.

اطلاعات کلیدی محصول

تخته های رابط سری 0-C Era اصول طراحی

خانواده A16B-2203-02xx در چارچوب معماری سخت افزاری سری 0-C و نسل مربوطه CNC کار می کند. این سیستم های CNC از معماری کارت ماژولار استفاده می کنند که در آن:

کارت های رابط محورپردازنده اصلی CNC را به درایو های تقویت کننده سرو متصل کنید و دستورات محور دیجیتال را به فرمت ارتباطی که توسط سخت افزار درایو درک می شود، ترجمه کنید.

تخته های هدایت سیگنالجمع آوری و توزیع سیگنال های کنترل بین بس داخلی CNC و سخت افزار متصل اطمینان حاصل شود که دستورات از CPU اصلی بدون اختلاف به تخته های مقصد صحیح می رسند.

PCB های رابط تخصصیاتصال های خاص سخت افزاری را برای توابع خاص ماشین آلات و یا پروتکل های ارتباطی خاص نسل سری 0-C فراهم می کند.

A16B-2203-0200 نقش تعریف شده خود را در این معماری انجام می دهد، که از برچسب نصب شده در سیستم CNC خاص تأیید شده است.

سناریوهای کاربرد

تعویض صفحه رابط CNC:یک سیستم CNC FANUC یک نقص را ایجاد می کند که می تواند به صفحه A16B-2203-0200 باز گردد. صفحه از برچسب شماره قطعات آن شناسایی می شود، منبع جایگزینی تهیه می شود و عملکرد سیستم بازگرداند.

موجودی ذخیره سازی نگهداری:یک تاسیسات که تجهیزات CNC FANUC را با صفحه A16B-2203-0200 کار می کند، یک ذخیره را برای پاسخ سریع به یک خطای صفحه نگه می دارد.

سوالات عمومی

سوال1: چگونه می توانم تایید کنم که A16B-2203-0200 برای سیستم FANUC من درست است؟

شماره قطعه را از برچسب صفحه نصب شده بخوانید. اگر A16B-2203-0200 خوانده شود، این جایگزینی تایید شده است.مرجع متقابل با لیست قطعات یدکی موجود در کتابچه راهنمای FANUC برای مدل CNC مورد استفاده ️ کتابچه راهنما هر شکاف صفحه را به شماره قطعات و توصیف عملکردی آن نشان می دهد.

سوال2: آیا A16B-2203-0200 مربوط به تخته های I/O نوع C (A16B-2203-0110/0111) است؟

نه. تخته های I/O نوع C در محدوده A16B-2203-01xx (0110, 0111, 0112) قرار دارند. A16B-2203-0200 در محدوده 02xx قرار دارد یک گروه عملکردی متفاوت در همان سری A16B-2203.شماره سری به تنهایی نشان دهنده همان تابع نیست.؛ شماره قطعات خاص در سری، عملکرد را تعیین می کند.

سوال 3: آیا تعویض A16B-2203-0200 نیاز به تغییر پیکربندی CNC دارد؟

این بستگی به نقش عملکردی تخته دارد. تخته های رابط که سیگنال ها را بدون ذخیره داده های پیکربندی منتقل می کنند معمولاً پس از تعویض نیازی به تغییر ندارند.برد هایی که تنظیمات آدرس یا تنظیمات سخت افزاری را دارند ممکن است نیاز به پیکربندی پس از تعویض داشته باشند.از اسناد نگهداری FANUC مورد استفاده تأیید کنید.

Q4: چه احتیاطی در مورد ESD برای A16B-2203-0200 اعمال می شود؟

استفاده از یک بند مچ دست ضد ایستاتیک در سطح کار ایمن ESD. ذخیره و حمل در بسته بندی ضد ایستاتیک. قبل از دسترسی به هر صفحه داخلی CNC را کاملا خاموش کنید.IC های ساخت SMD در صفحه های سری A16B-2203 حساس به ESD هستند.
