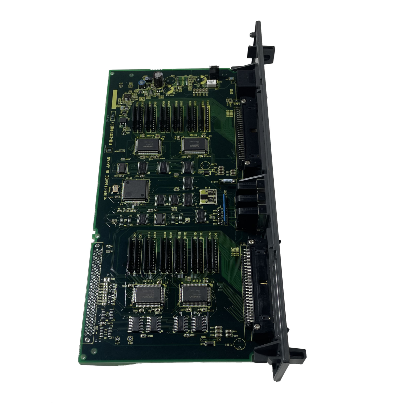

A16B-2203-0110∙ FANUC Zero-C C7 I/O PCB ∙ 104DI / 72DO / Surface Mount / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220
C7 ️ هیئت مدیره I/O به طور کامل مشخص شده
A16B-2203-0110 C7 است که بیشترین ظرفیت I/O را در خانواده A16B-2203-01xx دارد.104 ورودی دیجیتال و 72 خروجی دیجیتال آن نشان دهنده مکمل کامل I / O برای یک ابزار ماشین CNC سری 0-C کاملا مجهز است.
104 ورودی دیجیتالپوشش: قفل درب ماشین، سوئیچ های محدودی محور (وضعیت عبور و مرجع) ، جهت گیری پیچ کامل، رمزگذاری موقعیت مجله ابزار، تأیید فشار هیدرولیکیسنسور سطح مایع خنک کننده، چک کلیمپ شده / غیر کلیمپ شده ، تایید دم ، سنسورهای موقعیت پالت ، تماس های انتخاب حالت پنل اپراتور ، مراحل سرکوب سرعت تغذیه ، مراحل سرکوب سرعت پیچ ،نظارت بر زنجیره توقف اضطراری، و تمام سیگنال های تکمیل عملکرد کمکی.
۷۲ خروجی دیجیتالمحرک: رله پمپ خنک کننده، شروع پمپ هیدرولیک، تماسگرهای شروع / جهت اسپندل، سولنویدهای آزاد کردن ترمز محوری، سولنویدهای قفل درب، رله پیشروی / عقب نشینی مجله ابزار، سولنویدهای چک کلیمپرله کلاپ پالت، چراغ های شاخص (سیکل فعال، مایع خنک کننده روشن، آژیر، کار چرخ) و تمام خروجی های رله کد M.
برای ماشین های پیچیده ٬ به ویژه ماشین هایی که دارای دستگاه های خودکار تغییر ابزار، سیستم های پالت یا چندین عملکرد کمکی هستند ٬ ظرفیت کامل 104/72 C7 مشخصات صحیح است.
مشخصات کلیدی
| پارامتر |
ارزش |
| نامگذاری |
C7 (کاملاً پر شده) |
| ورودی های دیجیتال |
104 |
| خروجی های دیجیتال |
72 |
| ساخت و ساز |
نصب سطح (SMD) |
| سیستم های CNC |
0-C، 0-D، 0-F |
| سازگار |
0-MC، 0-TC، 0-MD، 0-TD، 0-MF، 0-TF |
| وزن |
0.90 پوند |
| جایگزین ها |
A16B-1212-0220 |
| راهنمای FANUC |
GFZ-61395E/06 |
سطح کوه ️ تخته نسل بعدی
A16B-2203-0110 "نسخه نصب سطح کل خروجی ورودی C7 است". ساخت آن SMD (Surface Mount Device) است. این امر آن را از A16B-1212-0220 قبلی متمایز می کند.که DNC الکترونیک تایید می کند که قدیمی تر "غیر سطح نصب" نسخه.
انتقال از ساخت غیر SMD به ساخت SMD منجر به:
- تراکم اجزای بالاتر در یک سطح صفحه
- مقاومت ارتعاش بهبود یافته برای از بین بردن مفصل جوش از طریق سوراخ
- مناسب بودن بهتر برای تولید خودکار
A16B-2203-0110 یک برد C7 نسل فعلی است که در دستگاه های "کنترول 0-C نسل اخیر" نصب شده است.
سناریوهای کاربرد
0-MC مرکز ماشینکاری C7 جایگزین صفحه:یک مرکز ماشینکاری FANUC 0-MC با یک ابزار متغییر خودکار از صفحه A16B-2203-0110 C7 برای رابط ماشین کامل 104/72 استفاده می کند.تعویض با A16B-2203-0110 تست شده عملکرد I/O کامل را بازگرداند.
چرخ دو برج 0-TD:یک چرخ CNC دو برج 0-TD با دو برج و یک چک هیدرولیک از تخته C7 استفاده می کند 104 ورودی مجموعه کامل سیگنال را از هر دو کدگر موقعیت برج، سنسورهای هیدرولیک،و پنل کاربری.
سوالات عمومی
سوال1: آیا A16B-2203-0110 می تواند به طور مستقیم جایگزین A16B-1212-0220 در یک دستگاه قدیمی 0C شود؟
هر دو C7 I / O بوردها (104/72 DI / DO) هستند و به همان موقعیت عملکردی خدمت می کنند.A16B-2203-0110 "نسخه های اخیر کارت ورودی و خروجی C/D مجهز به کنترل های 0C نسل اخیر" و A16B-1212-0220 نسخه قدیمی غیر SMDدر اکثر برنامه های 0-C، A16B-2203-0110 می تواند جایگزین A16B-1212-0220 شود، اما یادداشت مبادله FanucWorld می گوید:"مبادله باید یک A16B-2203-0110 باشد" به این معنی که برنامه های اعتباری مبادله نیاز به شماره های مشابه بوردی دارند.برای تعویض استاندارد، سازگاری سخت افزاری را از مستندات ماشین خاص تأیید کنید.
سوال2: نام اتصال کننده در A16B-2203-0110 چیست؟
A16B-2203-0110 از کانکتورهای هوندا M18 ، M1 ، M20 (DI / DO) و M2 ، M19 (خروج) استفاده می کند.مجموعه کامل کانکتور برای پیکربندی 104/72 C7 در راهنمای اتصال سخت افزار سری 0-C/0-D FANUC تایید شده است.
س3: آیا A16B-2203-0110 هم روی سیستم های CNC 0-C و 0-D کار می کند؟
بله. " اجرا کردن کنترل O-C یا O-D، config O-F که در آن این I / O رابط بین NC و MC". DNC الکترونیک به طور مشابه تایید سازگاری با 0-MD، 0-TD، 0-TTD، 0-MF، 0-TF،و پیکربندی های 0-TTF ️ طیف گسترده ای از نسخه های CNC سری 0 با استفاده از صفحه I/O C7.
