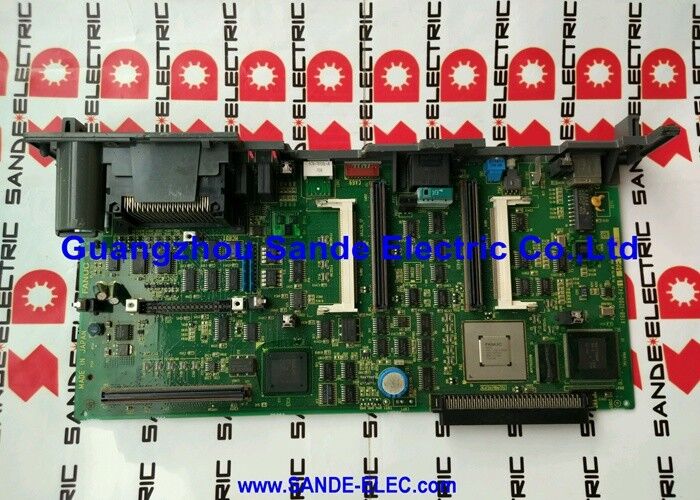

ماژول هشدار Fanuc A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033 | FANUC Series 18 Option 2 Sub CPU PCB — 4 Axes Additional / Sub-CPU اختصاصی / Axis Processing مستقل

PCB زیر CPU - پردازش مستقل برای محورهای اضافی

تفاوت اساسی بین A16B-2203-0033 و A16B-2203-0031 یکپارچه بودن آن است.زیر سی پی یو- یک پردازنده اختصاصی که محاسبات سروو برای 4 محور اضافی را مستقل از CPU اصلی CNC انجام می دهد.

در A16B-2203-0033، CPU فرعی مسئولیت کامل پردازش حلقه سروو در زمان واقعی محورهای اضافی را بر عهده می گیرد: خواندن بازخورد موقعیت، محاسبه خطای زیر، تولید دستورات سرعت و نظارت بر آستانه های حفاظتی. CPU اصلی این پردازش را به جای اینکه به صورت داخلی مدیریت کند، به CPU فرعی واگذار می کند.

این معماری یک مزیت تولید مستقیم دارد: محورهای اضافی با همان ویژگی های پاسخ حلقه سروو مانند محورهای اصلی رفتار می کنند. CPU فرعی پهنای باند پردازش اختصاصی را برای 4 کانال اضافی بدون توجه به اینکه CPU اصلی به طور همزمان برای محورهای اصلی محاسبه می کند، حفظ می کند.

اطلاعات کلیدی محصول

هنگامی که پردازش زیر CPU مورد نیاز است

محورهای اضافی در یک دستگاه CNC پیچیده سری 18 همیشه عملکردهای کمکی ساده ای نیستند. برای کاربردهایی که محورهای اضافی عبارتند از:

کانتورینگ با دقت بالا:ماشینی با 4 محور اصلی و 4 محور اضافی که همگی درون یابی همزمان را برای یک پروفیل قطعه پیچیده انجام می دهند. هر 8 محور به پاسخ سروو با پهنای باند بالا نیاز دارند.

محورهای همگام:برنامه‌هایی که در آن محورهای اضافی باید هماهنگی محکمی با محورهای اصلی داشته باشند - چرخش دو برجکی با حرکت همگام X1/X2 و Z1/Z2 به هر محور نیاز دارد که به همان مسیر فرمان‌دهی شده پاسخ دهد.

عملیات کمکی با سرعت بالا:مجلات ابزار یا محورهای تعویض پالت با حداکثر سرعت نامی خود کار می کنند، جایی که هرگونه تاخیر در محاسبات سروو بر زمان چرخه تأثیر می گذارد.

در تمام این موارد، CPU فرعی در A16B-2203-0033 تضمین می کند که محورهای اضافی دارای منابع پردازش اختصاصی هستند - آنها برای جلب توجه CPU اصلی با محورهای اصلی رقابت نمی کنند.

سناریوهای کاربردی

سری 18 مگابایت با 8 محور مورد نیاز:یک مرکز ماشینکاری افقی پیچیده با تعویض پالت، میز دوار و شیب محور B به 8 محور کنترل شده به طور همزمان نیاز دارد. A16B-2203-0033 4 محور اضافی را با پردازش فرعی CPU فراهم می کند که اطمینان حاصل می کند که هر 8 محور سازگاری پاسخ سروو را در طول کانتورینگ کامل 8 محوره حفظ می کند.

جایگزینی برد فرعی CPU گزینه 2:یک سری CNC 18 مگابایتی آلارم‌هایی را در کانال‌های محور اضافی (محورهای 5-8) ایجاد می‌کند. پردازش CPU فرعی به عنوان منبع خطا جدا شده است. جایگزینی با A16B-2203-0033 پردازش مستقل را برای هر 4 محور اضافی بازیابی می کند.

سوالات متداول

Q1: تفاوت معماری بین A16B-2203-0031 و A16B-2203-0033 چیست؟

A16B-2203-0031 برای سری 16 است و هیچ پردازنده فرعی ندارد - CPU اصلی تمام پردازش های محوری از جمله 4 کانال اضافی را انجام می دهد. A16B-2203-0033 برای سری 18 است و شامل یک پردازنده فرعی اختصاصی برای 4 محور اضافی است. CPU فرعی پهنای باند پردازش مستقل و اختصاصی را برای این محورها فراهم می کند و عملکرد سروو سازگار را بدون توجه به بارگذاری اصلی CPU تضمین می کند.

Q2: آیا می توان از A16B-2203-0033 در CNC سری 16 استفاده کرد؟

خیر. سری 16 از A16B-2203-0031 (بدون CPU فرعی) استفاده می کند. پروتکل گذرگاه داخلی برد و تخصیص کانکتور با معماری کنترل سری 18 مطابقت دارد. قرار دادن برد Series 18 Option 2 در CNC سری 16 منجر به ناسازگاری سخت افزاری می شود.

Q3: آیا پردازنده فرعی A16B-2203-0033 نیاز به بارگیری نرم افزار جداگانه دارد؟

CPU فرعی روی برد Option 2 نرم افزار خود را از حافظه اصلی سیستم CNC دریافت می کند. نسخه نرم‌افزار سروو موجود در ماژول‌های FROM CNC، رفتار CPU فرعی را از طریق گذرگاه داخلی CNC کنترل می‌کند. کاربر نیازی به بارگذاری سفت‌افزار جداگانه روی برد فرعی CPU ندارد - CNC در هنگام راه‌اندازی، CPU را مقداردهی اولیه می‌کند. با این حال، تمام پارامترهای CNC (از جمله پارامترهای محور اضافی) باید پس از نصب به درستی تنظیم شوند.

Q4: چه تفاوت عملکردی بین انواع زیر CPU و غیر فرعی گزینه 2 قابل توجه است؟

برای کاربردهایی که محورهای اضافی عملکردهای ساده و کم تقاضا را انجام می دهند (موقعیت یابی آهسته کمکی)، تفاوت در تولید غیرقابل تشخیص است. برای برنامه‌هایی که هر 8 محور به طور همزمان در نرخ‌های تغذیه بالا کانتور می‌شوند، نوع فرعی CPU فرکانس به‌روزرسانی حلقه سروو را برای محورهای اضافی حفظ می‌کند - نوع غیر فرعی CPU به CPU اصلی نیاز دارد تا محورهای بیشتری را مدیریت کند، که به طور بالقوه زمان پردازش هر محور در دسترس را کاهش می‌دهد.

Q5: آیا همه پارامترها باید پس از نصب یک A16B-2203-0033 دوباره بارگیری شوند؟

بله. همانند A16B-2203-0031، تعویض برد Option 2 به بارگذاری مجدد پارامتر کامل نیاز دارد تا اطمینان حاصل شود که CNC به درستی سخت افزار را پیکربندی می کند. قبل از تعویض برد از تمام پارامترهای CNC، برنامه های قطعه، داده های ابزار و داده های PMC نسخه پشتیبان تهیه کنید. پس از نصب A16B-2203-0033، یک بازیابی کامل پارامتر انجام دهید و قبل از بازگشت به تولید، بررسی کنید که تمام 8 محور مقداردهی اولیه شده و به درستی کار کنند.
