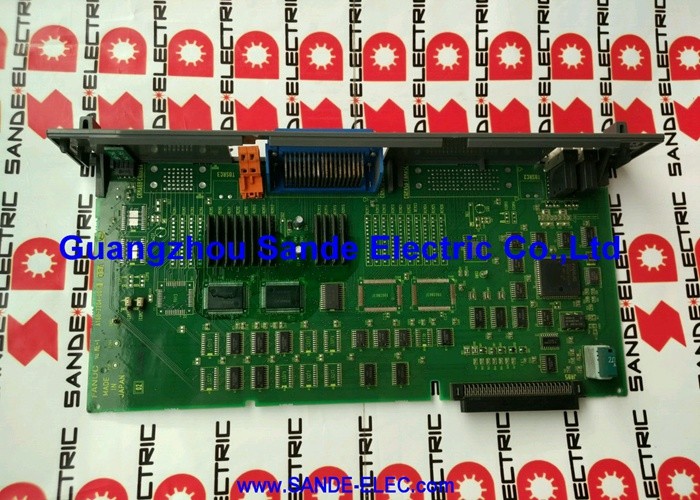

ماژول هشدار Fanuc A16B-2203-0031 A16B22030031 A16B-22O3-OO31

A16B-2203-0031. FANUC سری 16 گزینه 2 PCB 4 محور اضافی / بدون Sub-CPU / نمایش وضعیت LED / A20B-2902-0070

گزینه 2 ️ گسترش محور در سری 16

FANUC سری 16 CNC از معماری گسترش مبتنی بر اسلات استفاده می کند. واحد کنترل CNC دارای اسلات کارت گزینه ای فراتر از صفحه اصلی CPU است که شامل گسترش های سخت افزاری خاص است."انتخاب 2" اسلات دریافت می کند هیئت مدیره محور گسترش کارت که اضافه می کند کانال محور سرو فراتر از آنچه که هیئت مدیره اصلی فراهم می کند.

A16B-2203-0031 این گزینه 2 را با 4 کانال محوری اضافی پر می کند.صفحه اصلی پایه سری 16 محورهای اصلی را اداره می کند (معمولاً 3 تا 4 محور برای یک مرکز ماشینکاری استاندارد یا مرکز چرخش)در صورت نیاز بیشتر به یک ماشین با یک میز چرخشی، یک اسپندل اضافی، یک محور تغییر پالت،یا یک محور مجلات ابزار اختصاص داده شده A16B-2203-0031 فراهم می کند کانال های servo برای کنترل آنها.

اطلاعات کلیدی محصول

بدون زیر پردازنده کنترل محور از طریق پردازنده اصلی

A16B-2203-0031نوع غیر فرعی CPUاین به این معنی است که تمام محاسبات کنترل محور برای 4 محور اضافی توسط پردازنده اصلی سری 16 انجام می شود. هیچ واحد پردازش جداگانه ای برای این محورهای گسترش یافته اختصاص داده نشده است.

برای ماشین هایی که چهار محور اضافی در سرعت های متوسط کار می کنند و به سخت ترین ویژگی های پردازش زمان واقعی نیاز ندارند،CPU اصلی بدون کاهش عملکرد بار محاسباتی اضافه شده را مدیریت می کند.محورهای اضافی ساده تر: میز های چرخان، شاخص های پالت، دستگاه های مجلات ابزار معمولاً در این دسته قرار می گیرند.

این در تضاد با A16B-2203-0033 است که شامل یک زیر پردازنده اختصاصی به طور خاص برای برنامه های سری 18 است که نیاز به پردازش مستقل برای محورهای اضافی دارد.

صفحه نمایش وضعیت LED

پانل جلویی A16B-2203-0031 دارای یک آژیر هشدار LED و نمایش وضعیت است. در معماری کنترل FANUC سری 16/18، این شاخص های LED ارائه می دهند:

صفحه نمایش دنباله روشن شدن:الگوی LED در طول تسلسل راه اندازی CNC از طریق حالت های تعریف شده تغییر می کند. یک الگوی متوقف شده یا نادرست به موقعیت خطاهای راه اندازی در برد گزینه 2 کمک می کند.

علامت هشدار:هنگامی که یک آلارم سرو در یکی از محورهای اضافی رخ می دهد،ال ای دی تابلو گزینه 2 اولین نشانگر هشدار قابل مشاهده را در سطح تابلو فراهم می کند مفید برای تشخیص آژیر آژیر بدون دسترسی به صفحه نمایش CNC.

سناریوهای کاربرد

گسترش مرکز ماشینکاری 4 محور:یک مرکز ماشینکاری FANUC سری 16-MB نیاز به یک محور پنجم برای یک میز شاخص چرخشی دارد. صفحه A16B-2203-0031 گزینه 2 در محل گزینه 2 نصب شده است، ماژول سرو A20B-2902-0070 نصب شده است،و پارامترها بارگذاری می شوندمحور پنجم در دسترس CNC قرار می گیرد.

تعویض پس از شکست برد گزینه 2:یک مرکز ماشینکاری با نصب A16B-2203-0031 به طور خاص بر روی کانال های محور اضافی هشدار می دهد. کانال های محور اصلی عملکرد خود را حفظ می کنند.تعویض عملکرد محور اضافی را بازگرداند.

سوالات عمومی

Q1: آیا A16B-2203-0031 را می توان بدون ماژول سرو A20B-2902-0070 نصب کرد؟

A20B-2902-0070 ماژول کنترل سرو است که به صفحه A16B-2203-0031 گزینه 2 متصل می شود. ماژول سرو پردازش حلقه سرو را برای محورهای اضافی فراهم می کند. بدون آن،کانال های محور اضافی نمی توانند کار کنند. هنگام سفارش A16B-2203-0031 ، تایید کنید که آیا ماژول سرو نیز مورد نیاز است یا آیا A20B-2902-0070 موجود را می توان از صفحه اصلی منتقل کرد.

سوال2: پس از نصب A16B-2203-0031، چرا باید تمام پارامترها و برنامه ها بارگذاری شوند؟

CNC-Shopping تایید می کند که نصب نیاز به بارگذاری مجدد پارامتر و برنامه دارد. هنگامی که یک برد گزینه 2 جدید نصب می شود، حافظه SRAM CNC یک پیکربندی سخت افزاری تغییر یافته را مشاهده می کند.سیستم تشخیص سخت افزار در راه اندازی انجام می دهدیک عدم تطابق بین داده های پیکربندی ذخیره شده و سخت افزار شناسایی شده می تواند باعث شود CNC به طور نادرست آغاز شود.پارامترهای بارگیری مجدد اطمینان حاصل می کند که CNC محورهای اضافی جدید را تشخیص می دهد و به درستی پیکربندی می کند.

Q3: حداکثر تعداد محورهای کل در یک CNC سری 16 با نصب A16B-2203-0031 چیست؟

سیستم پایه سری 16 از 4 محور در صفحه اصلی پشتیبانی می کند. اضافه کردن صفحه A16B-2203-0031 گزینه 2 با 4 محور اضافی کل 8 محور کنترل شده را به دست می آورد.این پوشش پیچیده ترین پیکربندی ماشین آلات ابزار در طیف هدف از برنامه های کاربردی سری 16. حداکثر محور پیکربندی شده را از مستندات سری و مدل خاص CNC تأیید کنید.

سوال 4: آیا A16B-2203-0031 با سیستم های CNC سری 18 سازگار است؟

سری 16 بدون نسخه Sub-CPU. برای برنامه های سری 18 که نیاز به 4 محور اضافی دارند، A16B-2203-0033 (با Sub-CPU) درست است.سری 16 و 18 استفاده از انواع مختلف تخت گزینه 2 ️ تایید تخت مناسب برای CNC خاص قبل از سفارش.

س5: چه آلارمی نشان می دهد که صفحه A16B-2203-0031 گزینه 2 شکست خورده است؟

هشدارها که به طور خاص بر کانال های محور اضافی تاثیر می گذارند (محور های پنجم تا هشتم،بسته به پیکربندی) در حالی که کانال های محور اصلی به طور معمول کار می کنند، ویژگی یک خطای تخت گزینه 2 است.آلارم محور، خطاهای ارتباط سرو تنها در محورهای اضافی، یا آلارم های راه اندازی که به گزینه 2 اشاره می کنند، شاخص های تشخیصی هستند.کد های هشدار را با مرجع هشدار سخت افزاری سری 16 در دستورالعمل نگهداری مقایسه کنید..
