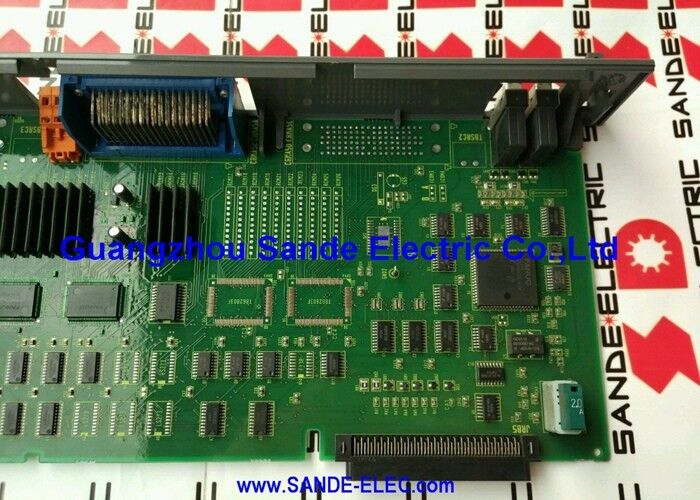

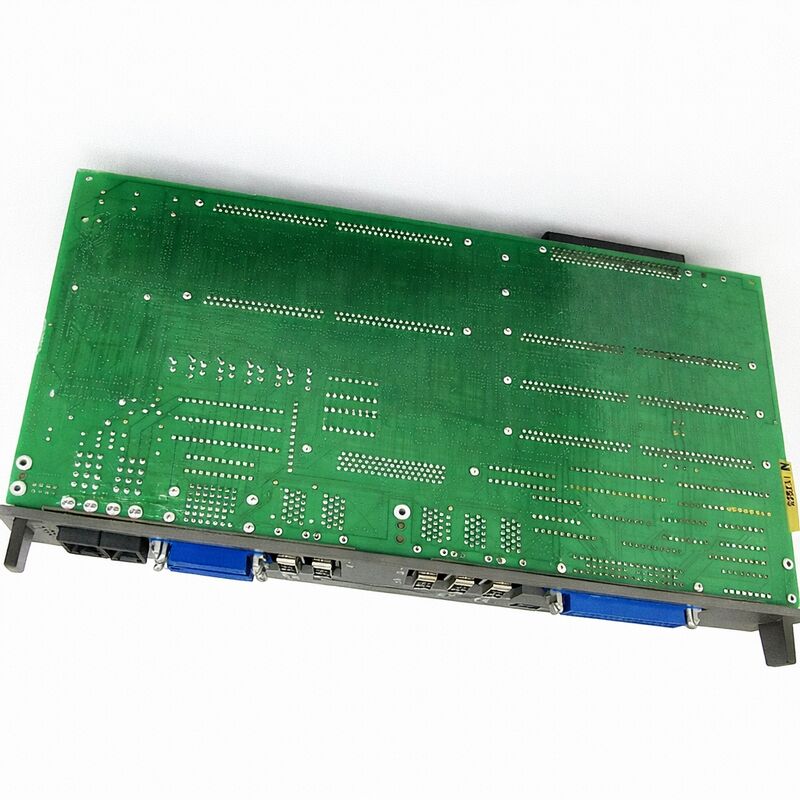

Fanuc A16B-2202-0880 ماژول Plc جدید بدون جعبه A16B22020880 A16B-22O2-O88O

FANUC A16B-2202-0880

برد کنترل بارگذار 4 محوره برای سیستم‌های CNC FANUC

خلاصه محصول

برای کاربردهای کنترل بارگذار، FANUC A16B-2202-0880 به بهترین وجه به عنوان یک برد کنترل بارگذار 4 محوره درک می‌شود تا یک برد سرو یا اسپیندل عمومی.

این برد با محیط‌های کنترل بارگذار F18M/T و F18B/21B مرتبط است و به عنوان یک برد سمت CNC برای تجهیزاتی که به حرکت هماهنگ بارگذار و پایداری کنترل در سطح برد متکی هستند، قرار گرفته است.

این امر این برد را به ویژه در سیستم‌های ماشین‌کاری که مکانیزم بارگذار در ساختار کنترل FANUC ادغام شده است و نمی‌توان آن را به عنوان یک افزونه مستقل جداگانه در نظر گرفت، مرتبط می‌سازد.

در تعمیر و نگهداری عملی، تعویض برد کنترل بارگذار صحیح به حفظ منطق حرکت اصلی و سازگاری در سطح برد بخش بارگذار بدون اجبار به تغییرات گسترده‌تر سیستم کمک می‌کند.

جدول پارامترها

توضیحات اصلی

بردی مانند A16B-2202-0880 به دسته‌ای محدودتر و خاص‌تر از کاربرد نسبت به یک برد CPU یا نمایشگر استاندارد تعلق دارد.

این برد برای سمت کنترل بارگذار دستگاه در نظر گرفته شده است، جایی که مدیریت هماهنگ محورها و پایداری برد کنترل مستقیماً به عملکرد بارگذاری خودکار اهمیت دارد.

این نقش مهم است زیرا خرابی‌های بارگذار می‌تواند پیوستگی چرخه را حتی زمانی که بخش اصلی ماشین‌کاری هنوز در دسترس است، مختل کند.

از دیدگاه خرید، این مدل برای بخش‌های تعمیرات، شرکت‌های خدمات CNC و خریداران قطعات یدکی که از ماشین‌های دارای عملکردهای بارگذار یکپارچه پشتیبانی می‌کنند، مناسب‌ترین است.

این برد زمانی بیشترین ارزش را دارد که ماشین همچنان از نظر عملیاتی ارزشمند باشد و سریع‌ترین مسیر تعمیر، تعویض مستقیم برد کنترل بارگذار اصلی باشد.

کاربردها

برد A16B-2202-0880 برای سیستم‌های کنترل بارگذار 4 محوره، به ویژه در تجهیزات تحت کنترل FANUC که در آن منطق حرکت و جابجایی بارگذار در معماری CNC ادغام شده است، مناسب است.

کاربردهای معمول شامل سیستم‌های بارگذاری خودکار، سلول‌های ماشین‌کاری با جابجایی قطعه یکپارچه، تعویض برد بارگذار و بازیابی مدارهای کنترل بارگذار اصلی در تاسیسات موجود FANUC است.

همچنین برای موجودی قطعات یدکی در سطح برد و پشتیبانی بلندمدت برای ماشین‌های مورد استفاده با تنظیمات کنترل بارگذار F18M/T یا F18B/21B مناسب است.

در این محیط‌ها، در دسترس نگه داشتن برد دقیق می‌تواند عملی‌تر از تلاش برای تطبیق یک کارت کنترل نامتناسب با یک سیستم بارگذار باشد که انتظار طرح‌بندی برد اصلی را دارد.

راهنمای تعویض

قبل از تعویض برد A16B-2202-0880، تکنسین‌ها باید تأیید کنند که خطا واقعاً در بخش کنترل بارگذار است و نه در سنسورها، سیم‌کشی میدانی، خروجی‌های محرک یا مسیر گسترده‌تر ورودی/خروجی CNC.

از آنجایی که این برد به نقش کنترل بارگذار گره خورده است، تشخیص باید شامل بررسی‌های سطح برد و رفتار بارگذار در سمت ماشین باشد.

پس از نصب، آزمایش عملی نه تنها این است که آیا برد روشن می‌شود، بلکه این است که آیا بخش بارگذار در سراسر محورهای کنترل شده و توالی جابجایی ماشین به درستی پاسخ می‌دهد. این شامل تأیید پردازش سیگنال پایدار، واکنش‌های صحیح مربوط به محور در چرخه بارگذار و بازیابی مداوم پس از راه‌اندازی است.

مراحل تأیید، راهنمایی مهندسی عملی بر اساس نقش اعلام شده برد یعنی کنترل بارگذار 4 محوره است.

سوالات متداول

سوال 1: A16B-2202-0880 برای چه کاری استفاده می‌شود؟
این برد به عنوان یک برد کنترل بارگذار 4 محوره در سیستم‌های بارگذار مرتبط با CNC FANUC، به ویژه در زمینه‌های کنترل بارگذار F18M/T و F18B/21B استفاده می‌شود.

سوال 2: آیا این یک برد کنترل سرو عمومی است؟
خیر. نقش اعلام شده آن کنترل بارگذار است که آن را خاص‌تر از یک برد تقویت کننده سرو عمومی می‌کند.

این برد برای سمت کنترل بارگذار دستگاه در نظر گرفته شده است.

سوال 3: چرا نامگذاری 4 محوره مهم است؟
زیرا دامنه کنترل بارگذار مورد نظر برد را نشان می‌دهد. در کارهای تعمیراتی، پیکربندی محور مهم است زیرا برد کنترل باید با طرح کنترل اصلی ماشین مطابقت داشته باشد.

سوال 4: قبل از تعویض چه مواردی باید بررسی شوند؟
تکنسین‌ها باید ورودی/خروجی سمت بارگذار، رفتار پاسخ محور و اتصالات برد را بررسی کنند و تأیید کنند که مشکل توسط دستگاه‌های خارجی یا زنجیره کنترل گسترده‌تر ماشین ایجاد نمی‌شود.

سوال 5: چرا تطابق دقیق شماره قطعه در اینجا مهم است؟
بردهای کنترل بارگذار به یک عملکرد خاص ماشین گره خورده‌اند. استفاده از مدل دقیق A16B-2202-0880 راه ایمن‌تری برای حفظ سازگاری در ساختار کنترل بارگذار اصلی FANUC است.
