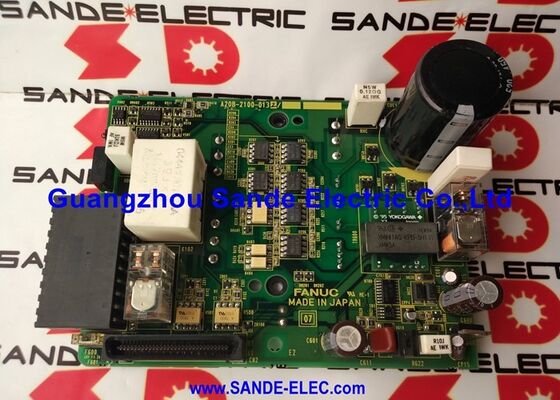

A16B-2202-0780∙ FANUC Alpha SVM3 3-Axis Servo Amplifier Wiring Board Type A / Type B / FSSB Interface / SVM3-12/12/12 PCB جایگزین
نقش هیئت مدیره سیم کشی در ماژول تقویت کننده سرو
یک ماژول تقویت کننده سرو FANUC شامل دو مجموعه PCB متمایز است: صفحه کنترل اصلی (بورد مدار چاپی) که منطق پردازش، درایورهای دروازه و نرم افزار را حمل می کند،و صفحه سیم کشی (A16B-2202-0780)، که لایه اتصال فیزیکی بین پایانه های برق تقویت کننده، کانکتورهای سیگنال و صفحه کنترل اصلی را فراهم می کند.
هیئت مدیره سیم کشی زیربنای رابط است. کانکتورهای آن سیگنال های فرمان FSSB یا نوع A / B را از CNC دریافت می کنند، کابل های بازخورد کدگر از موتورهای سرو،و اتصالات برق از اتوبوس DC. صفحه کنترل اصلی از طریق صفحه سیم کشی متصل می شود و یا متصل می شود.. دستورات کنترل را پردازش می کند و سیگنال های دروازه را برای مرحله قدرت IGBT تولید می کنداما تمام مسیرهای سیگنال های خارجی اول از طریق صفحه سیم کشی عبور می کنند.
وقتی که یک صفحه سیم کشی از کار می افتد به دلیل آسیب به کانکتور، از کار افتادن ناشی از جریان بیش از حد،یا آلودگی کانکتور تعویض با A16B-2202-0780 راه اندازی مجدد سیگنال صحیح بدون لمس صفحه کنترل اصلی.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره بخش |
A16B-2202-0780 |
| ماژول |
SVM3-12/12/12 (3 محور) |
| نوع |
صفحه سیم کشی (PCB) |
| رابط |
نوع A، نوع B، FSSB |
| رتبه بندی فعلی |
12A / 12A / 12A (به هر محور) |
| درخواست |
سیستم سرو FANUC Alpha |
سه نوع رابط ️ نوع A، نوع B و FSSB
صفحه سیم کشی A16B-2202-0780 با سه نوع رابط فرمان سرو سازگار است که نسل ها و پیکربندی های مختلف ارتباطات CNC FANUC با تقویت کننده های سرو را منعکس می کند:
نوع A:یک رابط سرو FANUC قبلی با استفاده از سیم کشی فرمان سرو اختصاصی بین CNC و هر محور تقویت کننده.رابط نوع A سیگنال های فرمان موقعیت و سرعت را از طریق یک اتصال موازی یا آنالوگ ارائه می دهد.
نوع B:یک تکامل از نوع A، با سیگنال های اصلاح شده که ایمنی سر و صدا و وضوح فرمان را بهبود می بخشد. هر دو نوع A و B از کابل مستقیم بین CNC و تقویت کننده استفاده می کنند.
FSSB (Fiber Optic Servo Signal Bus):رابط ارتباطی سریال با سرعت بالا که با نسل های بعدی FANUC CNC معرفی شد.FSSB از کابل های فیبر نوری برای حمل تمام محور فرمان و سیگنال های بازخورد در یک توپولوژی زنجیره ای بین CNC و زنجیره تقویت کننده استفاده می کندFSSB سر و صداهای الکتریکی را در سیگنال های فرمان سرو از بین می برد و مسیر کابل را ساده می کند. یک حلقه فیبر تمام ماژول های تقویت کننده سرو را متصل می کند.
صفحه سیم کشی A16B-2202-0780 موقعیت کانکتور را برای هر سه نوع رابط فراهم می کند و آن را جایگزین سازگاری گسترده در سری SVM3 می کند.
سناریوهای کاربرد
آسیب به کانکتور تقویت کننده سرو:یک ماژول تقویت کننده مرکز ماشینکاری SVM3 یک هشدار محور متناوب ایجاد می کند. بازرسی آسیب مکانیکی به کانکتور FSSB در صفحه سیم کشی از یک حادثه اتصال کابل سرویس را نشان می دهد.صفحه سیم کشی A16B-2202-0780 جایگزین می شود، راه صحیح سیگنال FSSB را بازیابی می کند. هیئت کنترل اصلی دوباره نصب می شود و تقویت کننده به کار برمی گردد.
ترمیم آسیب بیش از حد:یک حادثه بیش از حد محور باعث آسیب ردیابی در صفحه سیم کشی SVM3 می شود. صفحه کنترل اصلی پس از این حادثه به درستی آزمایش می شود.تعویض A16B-2202-0780، ماژول تقویت کننده را بدون هزینه تعویض کامل ماژول SVM3 بازسازی می کند.
قطعات پشتیبان سیستم سرو:یک سازنده ماشین CNC یک A16B-2202-0780 را به عنوان یک قطعه پشتیبان کارگاه برای ماژول های تقویت کننده سرو SVM3 در ماشین های تولید خود نگهداری می کند،امکان تعمیر سریع در سطح تخته در صورت خرابی تخته سیم کشی.
سوالات عمومی
Q1: آیا A16B-2202-0780 می تواند با تمام انواع SVM3 استفاده شود یا فقط SVM3-12/12/12؟
A16B-2202-0780 صفحه سیم کشی برای پیکربندی SVM3-12/12/12 به طور خاص است. انواع دیگر SVM3 مانند SVM3-12/12/20 ، SVM3-12/20/20 ،و SVM3-20/20/20 استفاده از شماره های قطعات مجاور در سری A16B-2202-078x (0781، 0782، 0783 به ترتیب) ، قبل از سفارش صفحه سیم کشی، مدل دقیق SVM3 و امتیازات فعلی را از صفحه نام ماژول تقویت کننده بررسی کنید.
سوال2: آیا رابط FSSB نیاز به نوع خاصی از فیبر نوری دارد که به A16B-2202-0780 متصل شود؟
اره، FSSB از کابل های فیبر نوری مشخص شده توسط FANUC با کانکتورهای مشخص استفاده می کند. کابل فیبر بین خروجی FSSB CNC و اولین تقویت کننده SVM3 در زنجیره متصل می شود،بعد از آن به تقویت کننده های بعدی متصل می شوند. فقط از مجموعه های فیبر نوری FSSB مشخص شده توسط FANUC استفاده کنیدشماره قطعات کابل FSSB را از کتاب راهنمای تقویت کننده FANUC Alpha Series تایید کنید.
س3: آیا A16B-2202-0780 یک مورد قابل تعویض در میدان است یا تعویض نیاز به خدمات FANUC دارد؟
هیئت مدیره سیم کشی یک مجموعه قابل تعویض در زمینه برای تکنسین های نگهداری آموزش دیده است که با استفاده از تقویت کننده سرو آشنا هستندسپس قبل از استخراج و تعویض صفحه سیم کشی، صفحه کنترل اصلی را حذف کنید..خازن های اتوبوس DC پس از قطع برق ولتاژ خطرناک را حفظ می کنند. قبل از باز کردن تقویت کننده، مدت انتظار تخلیه مشخص شده در کتابچه نگهداری تقویت کننده های سری FANUC Alpha را رعایت کنید..
سوال 4: کدام پارامترها یا نرم افزارها در صفحه سیم کشی ذخیره می شوند؟
هیچ کدام. هیئت مدیره سیم کشی یک هیئت مدیره اتصال غیرفعال است. هیچ نرم افزار، پارامتر یا داده های سرو موتور را حمل نمی کند. تمام نرم افزار درایو، پارامترهای محور،و داده های تنظیم servo در صفحه کنترل اصلی (بورد مدار چاپی) قرار دارند.، به عنوان مثال، A20B-2100-0260). تعویض صفحه سیم کشی نیازی به بارگیری مجدد پارامتر یا استفاده مجدد ندارد.
Q5: آیا یک ماژول تقویت کننده FANUC SVM3 با یک صفحه سیم کشی رابط نوع A/B می تواند با جایگزینی صفحه سیم کشی به FSSB تبدیل شود؟
A16B-2202-0780 از هر دو کانکتور نوع A / B و FSSB در یک صفحه پشتیبانی می کند. با این حال، عملکرد FSSB همچنین نیاز به نسخه صحیح صفحه مدار چاپی اصلی (PCB) دارد.تبدیل از یک سیستم پیکربندی شده نوع A / B به FSSB نیاز به هر دو هیئت مدیره سیم کشی درست و PCB، و همچنین نرم افزار سازگار با FSSB در CNC. برای نیازهای کامل تبدیل، به راهنمای راه اندازی تقویت کننده سرو FANUC Alpha مراجعه کنید.
