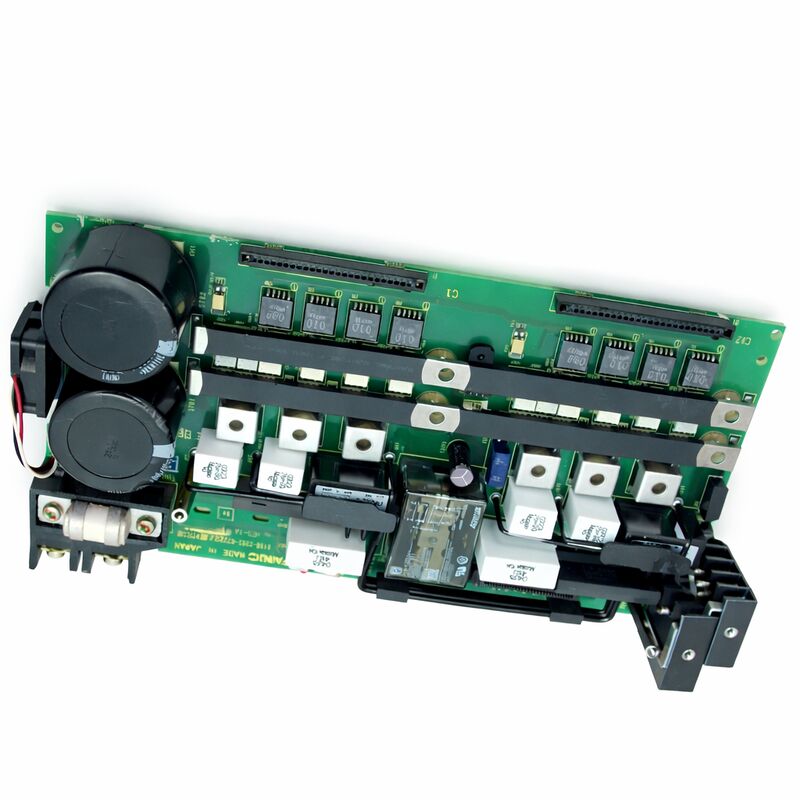

Fanuc A16b-2202-0773 صفحه کامپیوتر Alfa Drive Unit A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773

شماره بخش:A16B-2202-0773

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:PCB I/O پانل اپراتور

مجموعه تخته:A16B-2202

سیستم های سازگار:سیستم های کنترل CNC FANUC

مرور کلی

A16B-2202-0773 یک صفحه پردیس I / O چاپی از سری A16B-2202 FANUC است.آن را کنترل رابط سیگنال بین کنترل کننده CNC و پنل اپراتور ماشین پنل جلو ماشینکار برای کنترل ماشین استفاده می شود.

هر دکمه، سوئیچ، انتخاب کننده چرخان و شاخص روی پنل اپراتور از طریق مسیرهای سیگنال I/O که این صفحه مدیریت می کند به کنترل کننده متصل می شود.

سری A16B-2202 بوردهای I / O پانل اپراتور را در چندین نسل کنترل کننده CNC FANUC پوشش می دهد.

این تخته ها ورودی های فیزیکی از پانل اپراتور را ترجمه می کنندتوقف اضطراری به سیگنال های دیجیتالی که کنترل کننده CNC می تواند روی آن عمل کند.

آنها همچنین شاخص های خروجی پانل را هدایت می کنند: چراغ هایی که به اپراتور می گویند کدام حالت فعال است، کدام عملکرد فعال است و وضعیت فعلی ماشین چیست.

بدون یک تخته I/O کارکن، CNC هیچ مسیر قابل اعتمادی برای دستورات اپراتور ندارد.

حرکت محور ممکن است هنوز هم از طریق روش های پارامتر مستقیم ممکن باشد، اما عملکرد عادی ماشین از طریق پانل اپراتور ممکن نیست.

این تخته یک نیاز کاربردی برای عملیات معمول ماشینکاری است.

مشخصات کلیدی

I/O پانل اپراتور مسیر سیگنال

هنگامی که یک ماشینگر "Cycle Start" را فشار می دهد، بسته شدن دکمه فیزیکی یک ولتاژ یا سیگنال زمین را تولید می کند که از طریق یک کابل به صفحه I/O پانل اپراتور حرکت می کند.

مدار ورودی صفحه این سیگنال را می خواند و وضعیت را به منطق نردبان PMC کنترل کننده CNC گزارش می دهد.

PMC ورودی "Cycle Start" را می خواند و اگر همه شرایط برآورده شود، چرخه برش را آغاز می کند.

این مسیر برای هر دکمه و سوئیچ روی پنل وجود دارد. سوئیچ های انتخاب حالت، پتانسیومترهای کنترل تغذیه، کلید های جهت دویدن، کنترل سرعت پیچ،درخواست های تغییر ابزار هر یک از آنها یک سیگنال تولید می کند که صفحه I / O به CNC متصل می شود..

در سمت خروجی، صفحه از CNC دستورات دریافت می کند " چراغ فعال چرخه را روشن کنید" " نشانگر نگه داشتن تغذیه را فعال کنید" و چراغ های مربوطه را حرکت می دهد.

نام "نوع منبع" کنوانسیون منطق سیگنال را توصیف می کند.

در I/O نوع منبع، مدارهای ورودی صفحه، جریان جریان از دستگاه میدان را تشخیص می دهند.

این یکی از دو کنوانسیون I / O صنعتی رایج است و چگونگی پیکربندی سیم کشی پانل را تعیین می کند.

دستگاه های میدان باید با نوع I/O صفحه مطابقت داشته باشند تا به درستی کار کنند.

A16B-2202 سری

سری A16B-2202 شامل طیف وسیعی از گزینه های صفحه I/O پنل اپراتور است، هرکدام با تعداد مشخص نقاط I/O، انواع منطق سیگنال،و ویژگی های کاربردی متناسب با پیکربندی های مختلف سیستم عامل کنترل کننده.

این سری شامل I / O پانل استاندارد در تعداد کانال های مختلف است 48، 64، 72، 96104 ترکیب ورودی و خروجی و شامل انواع با ویژگی هایی مانند ورودی های پرتاب با سرعت بالا برای چرخه های سنجش.

نوع -0773 موقعیت خاصی در این خانواده را در اختیار دارد و تعداد I/O خاص و ویژگی های مناسب برای پیکربندی سیستم هدف آن را تعریف می کند.

مانند سایر برد های I/O پنل اپراتور در این سری، -0773 در قفسه پنل اپراتور نصب می شود و از طریق رابط I/O پنل با کنترل کننده CNC ارتباط برقرار می کند.

شناسایی نوع درست ضروری است.

شماره های پسوند مختلف A16B-2202 قابل تعویض نیستند. یک صفحه نادرست ممکن است اندازه فیزیکی و ترتیب کانکتور یکسان داشته باشد اما ظرفیت سیگنال متفاوت باشد.همیشه قبل از تهیه جایگزین، پسوند صفحه نصب شده را از برچسب آن تأیید کنید.

شناسایی خطای ️ خطاهای I/O پانل اپراتور

هنگامی که یک صفحه I/O کنترل کننده شکست می خورد، این شکست معمولاً به عنوان یکی از سه الگوی مختلف ظاهر می شود. شکست کامل صفحه باعث می شود که تمام توابع صفحه پاسخگو نباشند.تمام شاخص ها خاموش یا روشن هستند..

خرابی جزئی باعث می شود که عملکردهای خاص پانل پاسخگو نباشند در حالی که سایر آن ها به طور طبیعی کار می کنند. این اغلب به بخش خاصی از آرایه I / O صفحه یا یک ریل قدرت خاص در صفحه اشاره دارد.

خرابی های متناوب عملکردهای پانلی که گاهی کار می کنند و دیگران کار نمی کنند اغلب در مشکلات تماس کانکتور و نه خود صفحه ایجاد می شود.

قبل از اینکه نتیجه بگیرید که تخته شکست خورده است، اتصالات کابل پانل را در هر دو طرف تخته و پای پانل بررسی کنید.

کابل های پانل کاربری در نقاط اتصال از طریق مونتاژ و برداشتن مکرر پانل، فرسایش را جمع آوری می کنند.

یک اتصال بخشی یا تماس آسیب دیده همان علائم خرابی تخته را ایجاد می کند.

اگر اتصال ها تایید شده باشند و خطا همچنان ادامه داشته باشد، هیئت مدیره کاندیدای جایگزین است.

سوالات عمومی

سوال1: چند کلید خاص صفحه پاسخ نمی دهند. دیگران به طور معمول کار می کنند. آیا خطای A16B-2202-0773 است؟

خرابی کلید انتخابی: کلید های خاص پاسخ نمی دهند در حالی که دیگران کار می کنند. می تواند به یک خطای صفحه نشان دهد، اما به همان اندازه با خطای صفحه کلید پانل یا خطای کابل پانل سازگار است.

آزمایش با جایگزینی کابل پانل در ابتدا اگر ممکن است.

اگر کابل پانل خوب تایید شود، خطا یا در بخش I / O خاص صفحه یا در تماس های صفحه کلید برای این کلید های خاص است.چک کردن صفحه کلید تحت کلید های آسیب دیده برای آلودگی یا پوشیدن.

سوال2: دستگاه پس از افزایش برق یک آلارم پنل اپراتور را نشان می دهد. هیئت مدیره در نزدیکی یک کانکتور تغییر رنگ قابل مشاهده دارد. چه کاری باید انجام شود؟

تغییر رنگ قابل مشاهده نشان دهنده ی خرابی قطعه ای از حادثه ی برق است.تلاش برای بازگرداندن عملکرد با یک صفحه آسیب دیده خطا ممکن است به صفحه اصلی CNC از طریق رابط اگر مدار آسیب دیده سیگنال های نادرست اعمال می شود.

همچنین ولتاژ منبع برق پنل را قبل از نصب جایگزین بررسی کنید تا اطمینان حاصل شود که وضعیت ولتاژ بالا پاک شده است.

سوال 3: تفاوت بین صفحه های I/O پنل عامل نوع منبع و نوع سینک چیست؟

بوردهای نوع منبع جریان را از بورد به دستگاه میدان عرضه می کنند. دستگاه میدان (دکمه، سوئیچ) مسیر جریان را به زمین متصل می کند تا ورودی را فعال کند.تخته های نوع غوطه ور جریان غوطه ور از دستگاه میدان.

دستگاه میدان ولتاژ را به ورودی صفحه ارائه می دهد. سیم کشی پنل برای هر نوع متفاوت است یک صفحه نوع منبع نمی تواند به درستی با سیم کشی میدان پیکربندی شده برای نوع سینک کار کند.

همیشه قبل از تهیه یک تخته جایگزین، کنوانسیون سیم کشی را تایید کنید.

سوال 4: دستگاه با یک پنل عامل جدید مجهز شده است. پنل به درستی با CNC ارتباط برقرار نمی کند. آیا A16B-2202-0773 نیاز به تعویض دارد؟

در یک سناریوی ارتقا، سیم کشی پنل و کنوانسیون I / O صفحه باید مطابقت داشته باشد. اگر پنل ارتقاء از کنوانسیون I / O متفاوت (منبع در مقابل سینک) یا سطح سیگنال متفاوت استفاده کند،ممکن است لازم باشد که تخته به یک نوع سازگار تغییر کند..

همچنین تایید کنید که پینل کابل pinout تطابق با تخصیص کنتاکتور هیئت مدیره است.

یک پانل اشتباه سیم کشی شده به عنوان یک خطای هیئت مدیره ظاهر می شود اما هیئت مدیره اشتباه ندارد.

س5: آیا تعمیرات سطح قطعات را می توان روی این صفحه انجام داد؟

تعمیر در سطح قطعات برای خرابی های خاص ممکن است ️ دیود های محافظت از ورودی آسیب دیده، IC های راننده شاخص شکست خورده، تماس های اتصال اکسید شده.

IC های مرزی اختصاصی FANUC، در صورت آسیب، به طور کلی به طور مستقل در دسترس نیستند و تعمیرات سطح قطعات را برای این نقص ها غیرممکن می کنند.

یک سرویس تعمیر FANUC واجد شرایط می تواند حالت خاص خرابی را ارزیابی کرده و در مورد قابلیت تعمیر توصیه کند.
