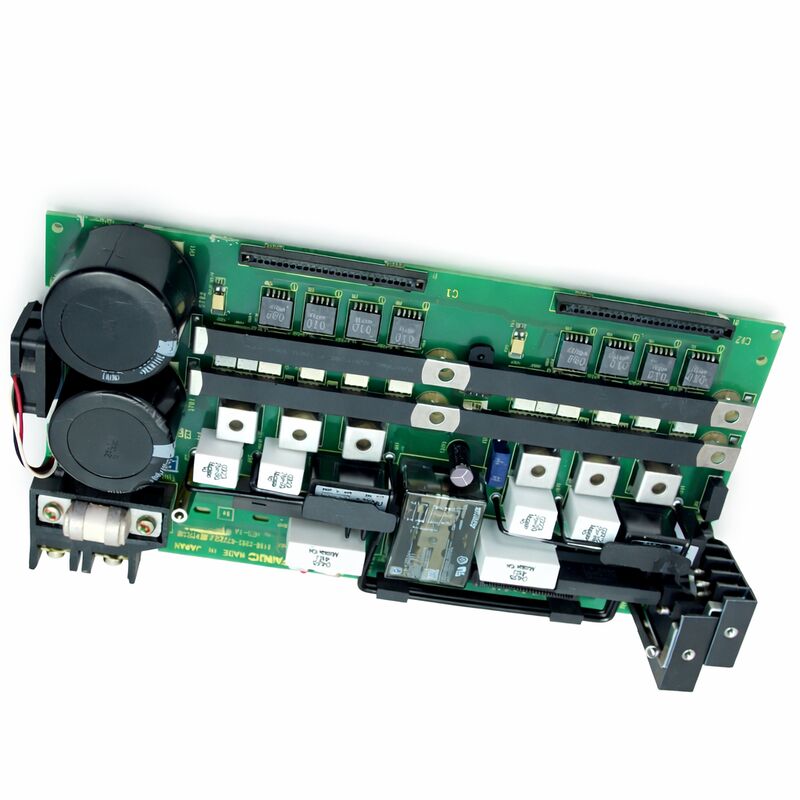

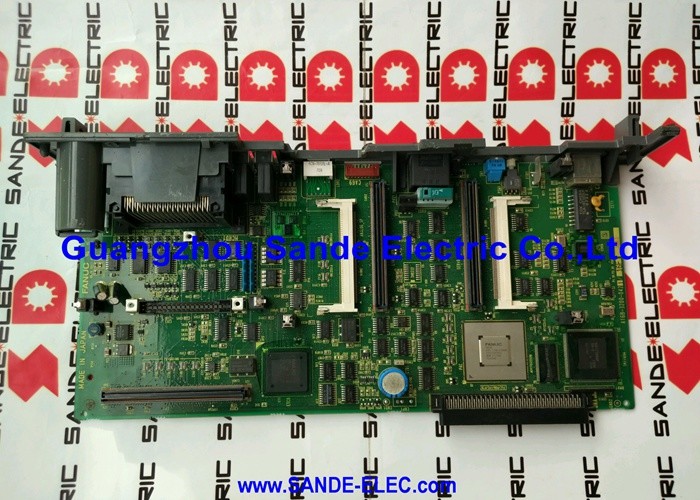

برد فنک A16b-2202-0772 واحد درایو آلفا A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

شماره بخش:A16B-2202-0772

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:PCB I/O پانل اپراتور

مجموعه تخته:A16B-2202

سیستم های سازگار:FANUC سری 16 / 18 CNC و سازگار

مرور کلی

A16B-2202-0772 یک صفحه پردیس I / O چاپی از سری A16B-2202 FANUC است. It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

تابلوهای I/O پانل عامل سیگنال هایی را حمل می کنند که باعث می شود رابط انسان-ماشین کار کند: هر دکمه فشار در پانل ماشین از طریق این تخته دریافت می شود،و هر حالت چراغ شاخص توسط نردبان PMC هدایت می شود از طریق این صفحه خروجی.

سری A16B-2202 طیف وسیعی از PCB های I/O FANUC را برای برنامه های سری 16 و 18 پوشش می دهد که تعداد کانال ها و انواع I/O مختلف را پوشش می دهد.

در این سری، انواع جداگانه با تعداد ورودی، تعداد خروجی و نوع الکتریکی تعیین می شود که ماشین ها و پیکربندی های پنل را خدمت می کنند.

-0772 یکی از این گونه انواع تعریف شده است که برای برنامه I/O مخصوص پنل اپراتور در سلسله مراتب سیستم FANUC سری 16/18 پیکربندی شده است.

این تخته ها در کابینت کنترل نصب شده و به سیم کشی پانل اپراتور متصل می شوند.

آنها سیگنال های ورودی را از دکمه ها، سوئیچ های کلید، سوئیچ های انتخاب کننده، و مدار های توقف اضطراری دریافت می کنند و سیگنال های خروجی را به چراغ های شاخص، آلارم های صوتی،و سایر دستگاه های بازخورد پانل.

قابلیت اطمینان آن ها به طور مستقیم برای اپراتور ماشین قابل مشاهده است. یک صفحه I/O پنل اپراتور معیوب باعث می شود پاسخ های پنل از دست رفته یا نادرست تولید شود که بلافاصله در طول کار ماشین قابل مشاهده است.

مشخصات کلیدی

رابط صفحه نمایش اپراتور چه کاری این صفحه انجام می دهد

پنل عامل یک ابزار ماشین CNC نقطه ای است که در آن عامل انسانی با ماشین تعامل دارد.

از این پنل، اپراتور برنامه ها را شروع و متوقف می کند، حالت های عملیاتی را انتخاب می کند، حرکت محور را فعال می کند، عملکرد های پیچ و مایع خنک کننده را کنترل می کند و آژیرها را تایید می کند.

هر یک از این تعاملات نیاز به یک مسیر سیگنال الکتریکی فیزیکی از سخت افزار پانل به کنترل کننده CNC دارد.

A16B-2202-0772 این مسیر سیگنال را در سمت ورودی فراهم می کند: هنگامی که اپراتور یک دکمه را فشار می دهد، سوئیچ پانل یک مدار را می بندد.PCB I / O این بسته شدن را تشخیص می دهد و آن را به PMC به عنوان یک حالت ورودی منطقی ارائه می دهد.

برنامه نردبان PMC این حالت را می خواند و به آن پاسخ می دهد شاید با فعال کردن یک حالت، شروع یک تابع یا انتقال یک سیگنال به هسته NC.

در سمت خروجی، PMC نشانگر درایو می گوید: حالت در حال حاضر فعال است، پیچ در حال اجرا است، ابزار تغییر آماده است.

PCB I / O این حالت های خروجی منطقی را از PMC می گیرد و جریان را از طریق مدار لامپ های شاخص یا اسپری های رله متصل به ترمینال های خروجی آن هدایت می کند.

هر دکمه صفحه و هر شاخص صفحه در دستگاه از طریق این مسیر منطقی اجرا می شود.

PCB I/O سخت افزاری است که این کار را امکان پذیر می کند.

کنوانسیون های منبع و سینک

PCB های I / O پنل اپراتور در سری A16B-2202 در پیکربندی های الکتریکی نوع منبع و نوع سینک تولید می شوند. این دو نوع جهت جریان جریان را در مدارهای درایور خروجی تعریف می کنند.

خروجی های نوع منبع جریان را از برد به بار عرضه می کنند. برد به عنوان منبع جریان عمل می کند.

بار یک لامپ یا رله کویل بین ترمینال خروجی صفحه و زمین متصل می شود. هنگامی که PMC خروجی را فعال می کند ، صفحه جریان را از طریق بار هدایت می کند.

خروجی های نوع سینک مسیر جریان به زمین را فراهم می کنند. تخته به عنوان سینک جریان عمل می کند.

بار بین ولتاژ تغذیه و ترمینال خروجی صفحه متصل می شود. هنگامی که PMC خروجی را فعال می کند، صفحه ترمینال خروجی را به سمت زمین می کشد و مدار را تکمیل می کند.

نوع تخته نصب شده باید با سیم کشی پانل مطابقت داشته باشد. نصب یک تخته نوع منبع که یک تخته نوع سینک انتظار می رود یا برعکس عملکرد خروجی پانل نادرست یا غایب است.همیشه تایید نوع الکتریکی از صفحه نصب شده از برچسب خود را قبل از منبع جایگزینی.

علائم خطایی و تشخیص آن

هنگامی که یک صفحه A16B-2202-0772 دچار نقص می شود، علائم در پانل کاربری قابل مشاهده است.ورودی هایی که دیگر ثبت نمی شوند ️ فشار دکمه ای که هیچ پاسخی CNC را تولید نمی کند ️ یا خروجی هایی که به طور دائم روشن یا خاموش هستند به یک خط خط یا یک مشکل سیم کشی میدان اشاره می کنند.

صفحه تشخیصی PMC CNC ابزار تشخیص مستقیم را فراهم می کند.نظارت بر ثبت ورودی در حالی که به طور فیزیکی کار هر سوئیچ تایید می کند که آیا صفحه دریافت و انتقال سیگنال.

اگر PMC حالت ورودی صحیح را هنگام کار کردن سوئیچ نشان دهد، صفحه برای آن کانال کار می کند.

اگر PMC هیچ تغییری را نشان ندهد در حالی که سوئیچ کار می کند و سوئیچ و سیم کشی خوب تایید شده است، مدار ورودی صفحه برای آن کانال شکست خورده است.

نقص های خروجی به طور مشابه با استفاده از عملکرد خروجی اجباری PMC برای دستور یک حالت خروجی خاص و تأیید در پانل که آیا چراغ یا دستگاه مربوطه پاسخ می دهد تشخیص داده می شود.

سوالات عمومی

Q1: چندین دکمه پنل اپراتور پس از یک روش تعمیر و نگهداری در کابینت کنترل متوقف شد. سیم کشی سالم به نظر می رسد. آیا A16B-2202-0772 می تواند اشتباه باشد؟

کار نگهداری در کابینت کنترل می تواند باعث اختلال ناخواسته در کانکتور شود.تأیید کنید که تمام کانکتورهای بین سیم کشی پانل و PCB I/O به طور کامل نصب شده اند.

یک کانکتور که بخشی از آن خالی است دقیقاً الگویی را که شما توصیف می کنید تولید می کند که چندین ورودی با هم شکست می خورند.

تمام کانکتورها را دوباره قرار دهید، عملکرد پانل را آزمایش کنید، و اگر نقص با صندلی کانکتور تایید شده ادامه یابد، هیئت مدیره را برای آسیب بررسی کنید.

سوال 2: چراغ های شاخص پانل بدون توجه به حالت PMC به طور دائم روشن می شوند. آیا این یک خطای PCB I / O یا خطای سیم کشی است؟

خروجی های به طور دائم روشن با وجود حالت درست PMC نشان دهنده وضعیت مدار کوتاه در مدار راننده خروجی یا سیم کشی است.

بررسی کنید که آیا ولتاژ تغذیه مشترک مدار لامپ در سطح درست خود است یک ولتاژ بیش از حد در منبع تغذیه می تواند باعث شود که لامپ ها از طریق مدارهای حفاظت از راننده خروجی تخریب شوند.

اگر ولتاژ تغذیه صحیح باشد، ثبت خروجی PMC را برای تأیید اینکه PMC دستور خاموش کردن خروجی را می دهد، نظارت کنید.

اگر فرمان PMC خاموش است اما چراغ ها روشن باقی می مانند، بخش راننده خروجی صفحه احتمالاً شکست خورده است.

سوال 3: دستگاه با مایع خنک کننده غرق شده بود و پانل اپراتور کار نمی کرد. آیا A16B-2202-0772 پس از آلودگی مایع خنک کننده بازیافت می شود؟

بهبود بستگی به میزان آلودگی و سرعت رسیدگی به آن دارد.یک تخته در معرض مه مایع خنک کننده که هنوز باعث خوردگی نشده است اغلب می تواند با پاک کننده تماس ایمن الکترونیکی تمیز شود و پس از خشک شدن کامل به کار بازگردد.

یک تخته که برای مدت طولانی غرق شده یا مرطوب شده است، به طور معمول نشان دهنده ردی از خوردگی است که نمی تواند به طور کامل بازیابی شود.

بعد از تمیز کردن، با بزرگ کردن بررسی کنید. خوردگی فعال بر روی آثار مس یا سیم های قطعات نشان می دهد که صفحه قابل اطمینان نیست.

سوال 4: قبل از خرید جایگزین، چگونه می توانم نوع I/O (منبع یا سینک) A16B-2202-0772 نصب شده را تأیید کنم؟

برچسب صفحه را مستقیماً بخوانید. برچسب روی صفحه نصب شده نوع I/O را در خط توضیحات یا مشخصات آن شناسایی می کند.

اگر برچسب آسیب دیده باشد، به اسناد الکتریکی ماشین مراجعه کنید ️ نوع PCB I/O در بخش پیکربندی کنترل کننده در دستورالعمل تعمیر و نگهداری ماشین مشخص شده است.

اگر هیچ یک از این دو موجود نباشد، یک تکنسین واجد شرایط FANUC می تواند نوع را با اندازه گیری ویژگی های مدار در پایانه های خروجی صفحه با تجهیزات آزمایش مناسب تعیین کند.

س5: پس از تعویض این صفحه، CNC یک خطای ارتباطی پنل اپراتور را نشان می دهد که قبلا وجود نداشت. چه چیزی می تواند اشتباه باشد؟

یک خطای ارتباطی پنل اپراتور پس از تعویض برد به طور معمول یکی از سه مشکل را نشان می دهد: برد تعویض دارای پیکربندی آدرس I / O Link متفاوت از اصلی است ،یک کانکتور به طور کامل در صفحه ی جایگزین قرار نگرفته است.، یا صفحه ی جایگزینی دارای نقصی است که باعث ایجاد یک حالت خطا در اتوبوس پیوند I/O می شود.

اول تنظیمات آدرس I/O Link و صندلی کانکتور رو چک کنید

اگر هر دو مورد درست باشند، ممکن است نیاز به تعویض تخته جایگزین باشد.
