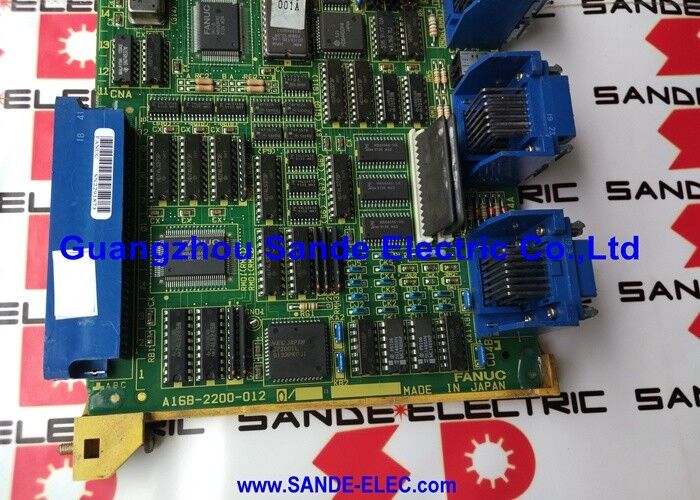

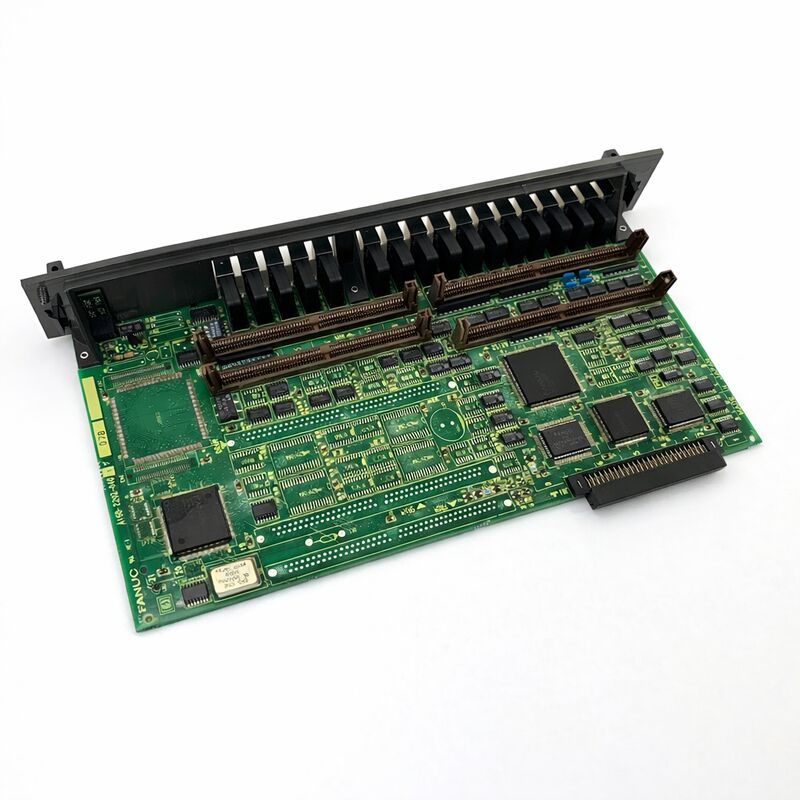

FANUC A16B-2202-0762 | برد سیم‌کشی تقویت‌کننده سروو آلفا SVM PCB — سری A16B-2202، مبدا ژاپن

شماره قطعه: A16B-2202-0762

سازنده:شرکت FANUC (ژاپن)

نوع محصول:برد سیم‌کشی تقویت‌کننده سروو (PCB بخش قدرت)

سری برد: A16B-2202

کاربرد:ماژول‌های تقویت‌کننده سروو SVM سری FANUC Alpha

عملکرد:PCB مرحله قدرت — سوئیچینگ ترانزیستور، سنجش جریان، اتصالات قدرت

مرور کلی

A16B-2202-0762 یک برد سیم‌کشی است — برد مدار چاپی بخش قدرت — برای خانواده SVM (ماژول تقویت‌کننده سروو) سری Alpha FANUC. در معماری درایو سروو Alpha، هر ماژول SVM شامل دو برد است: برد کنترل، که تمام پردازش کنترل سروو در سطح سیگنال را انجام می‌دهد، و برد سیم‌کشی (که برد پایه یا برد قدرت نیز نامیده می‌شود)، که ترانزیستورهای قدرت، مدارهای سنجش جریان و پایانه‌های اتصال فیزیکی برای باس DC، خروجی موتور و سیگنال‌های کمکی را در خود جای داده است.

A16B-2202-0762 برد سیم‌کشی است که در این معماری به پیکربندی ماژول SVM خاص خود خدمت می‌کند.

سری A16B-2202 خانواده بردهای سیم‌کشی FANUC برای محدوده SVM Alpha است — مجموعه‌ای از بردها که ماژول‌های تقویت‌کننده سروو تک‌محوره، دو محوره و سه‌محوره را در طیف وسیعی از رتبه‌بندی‌های جریان پوشش می‌دهد.

بردهای مختلف در این سری با بردهای کنترل خاص جفت می‌شوند تا مجموعه‌های کامل تقویت‌کننده سروو را تشکیل دهند.

A16B-2202-0762 به انتهای جریان بالای محدوده ماژول سروو تک‌محوره Alpha خدمت می‌کند، که با کارت کنترل مناسب برای تشکیل یک درایو محور با توان بالا مطابقت دارد.

نقش برد سیم‌کشی در ماژول SVM به وضوح از نقش کارت کنترل متمایز است.

کارت کنترل فکر می‌کند؛ برد سیم‌کشی عمل می‌کند. کارت کنترل جریان فرمان را محاسبه کرده و سیگنال‌های درایو گیت را تولید می‌کند؛ ترانزیستورهای برد سیم‌کشی آن دستورات را اجرا می‌کنند و ولتاژ باس DC را برای تولید جریان خروجی موتور سوئیچ می‌کنند.

جریان عبوری از موتور — که ممکن است ده‌ها آمپر باشد — از برد سیم‌کشی عبور می‌کند. گرمای تولید شده توسط این جریان، و تلفات سوئیچینگ در ترانزیستورها، باید از طریق هیت سینک ماژول — که از نظر حرارتی به سطوح نصب ترانزیستور برد سیم‌کشی متصل است — دفع شود.

مشخصات کلیدی

معماری SVM Alpha — عملکرد برد سیم‌کشی

برد سیم‌کشی ماژول تقویت‌کننده سروو Alpha در پایه فیزیکی و الکتریکی درایو قرار دارد. اتصالات باس DC — ریل‌های DC ولتاژ بالا از PSM که موتور را تغذیه می‌کنند — در اینجا خاتمه می‌یابند. اتصالات خروجی موتور نیز در اینجا خاتمه می‌یابند.

ترانزیستورهای IGBT برد سیم‌کشی بین این ریل‌ها سوئیچ می‌کنند تا خروجی AC سه‌فاز را که موتور سروو را هدایت می‌کند، تولید کنند.

بردهای سیم‌کشی مدرن در سری Alpha از دستگاه‌های IPM (ماژول قدرت هوشمند) استفاده می‌کنند که IGBTها و مدارهای درایو گیت آن‌ها را در یک ماژول مستقل بسته‌بندی می‌کنند.

برخی از بردها از دستگاه‌های IGBT گسسته استفاده می‌کنند. صرف نظر از فناوری ترانزیستور، عملکرد سوئیچینگ یکسان است: شش ترانزیستور (در سه جفت) خروجی سه‌فاز را با سوئیچ کردن متناوب هر ترمینال موتور به ریل باس DC مثبت و منفی کنترل می‌کنند.

زمان‌بندی دقیق و چرخه وظیفه این سوئیچ‌ها، که توسط سیگنال‌های درایو گیت از کارت کنترل بالا فرمان داده می‌شود، جریان سه‌فاز سینوسی مورد نیاز موتور را تولید می‌کند.

سنجش جریان روی برد سیم‌کشی، جریان‌های فاز موتور واقعی را اندازه‌گیری کرده و آن‌ها را به کارت کنترل گزارش می‌دهد.

حلقه جریان کارت کنترل، جریان فرمان داده شده را با جریان واقعی مقایسه کرده و چرخه وظیفه درایو گیت را برای به حداقل رساندن خطا تنظیم می‌کند.

بدون سنجش جریان دقیق، کنترل جریان حلقه بسته از بین می‌رود.

سری A16B-2202 در زمینه درایو Alpha

بردهای سیم‌کشی سری A16B-2202 محدوده محصول Alpha SVM را از کوچکترین ماژول‌های تک‌محوره تا درایوهای با جریان بالا در فرمت بزرگ پوشش می‌دهند. در این سری، شماره‌های برد نشان‌دهنده ماژول خاصی هستند که به آن خدمت می‌کنند — رتبه‌بندی جریان ترانزیستور، اندازه فیزیکی ماژول و پیکربندی درایو (تک‌محوره، دو محوره، سه‌محوره) همگی در سراسر سری متفاوت هستند.

A16B-2202-0762 با یک پیکربندی SVM خاص در این محدوده مطابقت دارد. شناسایی برد صحیح نیازمند شماره قطعه کامل است — بردهای مختلف در سری A16B-2202 قابل تعویض نیستند، حتی اگر از نظر فیزیکی شبیه به هم به نظر برسند.

رتبه‌بندی ترانزیستورها، طراحی رابط حرارتی و چیدمان کانکتور با ماژول درایو خاصی که به آن خدمت می‌کنند مطابقت دارد.

عیوب برد سیم‌کشی — ظاهر آن‌ها چگونه است

هنگامی که A16B-2202-0762 خراب می‌شود، علائم معمولاً از نوع مرحله قدرت هستند: هشدارهای جریان بیش از حد، هشدارهای خرابی ترانزیستور، هشدارهای فاز خروجی گمشده، یا در موارد شدید، خاموشی کامل درایو به دلیل اتصال کوتاه IGBT.

این امضاهای خطا بر روی نمایشگر LED درایو ظاهر می‌شوند و همچنین به عنوان هشدارهای سروو به CNC گزارش می‌شوند.

در مقابل، خرابی‌های کارت کنترل، کدهای هشدار مربوط به کنترل را تولید می‌کنند — خطاهای ارتباطی، خرابی‌های VRDY، یا هشدارهای مربوط به پارامتر.

درک این تمایز، تصمیم تعویض را هدایت می‌کند: هشدار مرحله قدرت به برد سیم‌کشی اشاره دارد، در حالی که هشدار کنترل به کارت کنترل اشاره دارد.

تأیید این تمایز، هزینه تعویض برد سالم را نجات می‌دهد.

رویکرد سرویس — تعویض در سطح ماژول

سیاست FANUC و رویه استاندارد ارائه‌دهندگان خدمات تخصصی تقویت‌کننده سروو، عرضه A16B-2202-0762 به عنوان یک برد مستقل نیست.

ماژول سروو Alpha به عنوان یک واحد کامل سرویس می‌شود — از طریق تعویض (یک ماژول بازسازی شده و تست شده در ازای ماژول معیوب)، از طریق تعمیر در سطح درایو که در آن عیب خاص تشخیص داده شده و قطعه معیوب تعویض می‌شود، یا از طریق تعویض ماژول ترانزیستور زمانی که خود دستگاه IGBT عیب است.

این رویکرد سرویس در سطح ماژول وجود دارد زیرا تأیید صحیح برد سیم‌کشی نیازمند اجرای آن تحت بار موتور به عنوان بخشی از ماژول کامل SVM است.

ترانزیستورها باید با سوئیچ کردن واقعی جریان موتور تست شوند؛ سنجش جریان باید در برابر جریان موتور تأیید شود؛ مسیر حرارتی باید تأیید شود. هیچ‌کدام از این‌ها را نمی‌توان به طور کافی در یک میز کار بدون مجموعه ماژول کامل و موتور متصل، تأیید کرد.

سوالات متداول

س1: نمایشگر هشدار ماژول SVM یک هشدار جریان بیش از حد را در یک محور نشان می‌دهد. مقاومت سیم‌پیچ موتور اندازه‌گیری شده و صحیح است. آیا برد سیم‌کشی عیب احتمالی است؟

یک هشدار جریان بیش از حد با موتور تأیید شده سالم، یا یک عیب IGBT در برد سیم‌کشی (جایی که یک ترانزیستور در حالت نیمه‌رسانا شکسته است) یا یک عیب سنجش جریان (جایی که سنجش جریان جریان بالاتری را نسبت به جریان واقعی گزارش می‌دهد) را نشان می‌دهد.

هر دو عیب برد سیم‌کشی هستند. قبل از نتیجه‌گیری مبنی بر اینکه برد سیم‌کشی است، ولتاژ باس DC از PSM را در محدوده مشخصات 283–325 ولت تأیید کنید — ولتاژ بیش از حد باس DC می‌تواند باعث هشدارهای جریان بیش از حد بدون هیچ‌گونه عیب برد سیم‌کشی شود.

س2: پس از اینکه یک ترانزیستور IGBT در برد سیم‌کشی اتصال کوتاه کرد، حفاظت PSM فعال شد و فیوز باس DC سوخت. آیا برد سیم‌کشی را می‌توان با تعویض فقط ماژول IGBT تعمیر کرد؟

تعویض ماژول ترانزیستور یک رویکرد تعمیر معتبر برای ارائه‌دهندگان خدمات تخصصی است. پس از تعویض ماژول IGBT، درایو باید به صورت افزایشی تست شود — ابتدا در بار کم و سپس در بار کامل — برای تأیید اینکه ترانزیستور تعویضی به درستی عمل می‌کند و هیچ قطعه دیگری توسط رویداد اتصال کوتاه آسیب ندیده است.

خازن‌های باس DC و هرگونه قطعه سرکوب موج در مدار باس نیز باید از نظر آسیب ناشی از رویداد عیب بازرسی شوند.

تست بار کامل پس از تعمیر قبل از بازگرداندن درایو به سرویس تولید ضروری است.

س3: فن خنک‌کننده روی ماژول سروو متوقف شده است. آیا درایو می‌تواند به طور موقت به کار خود ادامه دهد؟

درایو نباید بدون فن خنک‌کننده به کار خود ادامه دهد. ماژول‌های SVM Alpha FANUC با حاشیه‌های حرارتی طراحی شده‌اند که به جریان هوای مشخص شده از فن داخلی بستگی دارد. بدون جریان هوا، دمای اتصال IGBT تحت بار به سرعت افزایش می‌یابد.

عملیات مداوم بدون خنک‌کننده باعث خرابی حرارتی IGBTها در A16B-2202-0762 در مدت زمان کوتاهی خواهد شد — به طور بالقوه در عرض چند دقیقه در بار کامل.

فن باید بلافاصله تعویض شود. تعویض فن یک مورد نگهداری رایج برای این درایوها است و فن‌ها معمولاً به عنوان قطعات یدکی جداگانه در دسترس هستند.

س4: برد سیم‌کشی از یک ماژول SVM از رده خارج شده در دسترس است. آیا می‌توان قبل از نصب آن در یک ماشین تولیدی، عملکرد آن را تأیید کرد؟

بدون تست در یک ماژول کامل SVM تحت بار موتور، وضعیت برد سیم‌کشی را نمی‌توان به طور کافی تأیید کرد.

ترانزیستورهای IGBT ممکن است آسیب خستگی حرارتی انباشته شده داشته باشند که از نظر خارجی قابل مشاهده نیست و در اندازه‌گیری مقاومت سرد نشان داده نمی‌شود.

قبل از اعتماد به هر برد سیم‌کشی نجات یافته در یک برنامه تولیدی، باید توسط یک متخصص با تجهیزات تست مناسب در یک پیکربندی درایو کامل تست بار شود.

س5: کدام گزینه تعمیر یا تعویض A16B-2202-0762 بهترین تعادل بین هزینه و اطمینان را برای یک ماشین حیاتی تولیدی ارائه می‌دهد؟

تعویض — دریافت یک ماژول بازسازی شده و کاملاً تست شده در ازای یک ماژول معیوب — بهترین نتیجه را برای ماشین‌های حیاتی تولیدی ارائه می‌دهد.

ماژول بازسازی شده تحت بار موتور توسط یک متخصص با دانش سازمانی در مورد حالت‌های خرابی رایج تست شده است. این ماژول دارای گارانتی است.

کل زمان توقف ماشین به حداقل می‌رسد زیرا یک ماژول تست شده برای نصب فوری در دسترس است.

تعمیر در سطح برد یک گزینه کم‌هزینه‌تر است اما نیازمند برداشتن ماژول معیوب و ارسال آن برای تعمیر است، که یک پنجره توقف طولانی‌تر ایجاد می‌کند که در طی آن ماشین در دسترس نیست.
