| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A16B-2202-0726 |
شماره بخش:A16B-2202-0726
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:PCB رابط I/O (بورد DI/DO)
مجموعه تخته:A16B-2202
توضیحات:PCB DI/DO: 104/72 بدون پرتاب با سرعت بالا، F16M/T

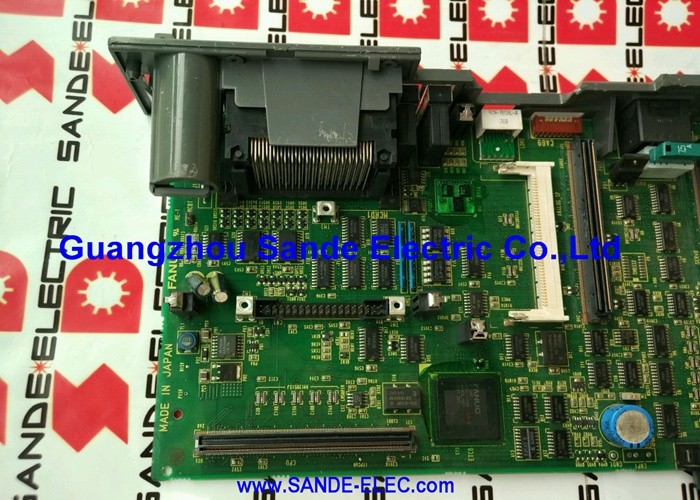

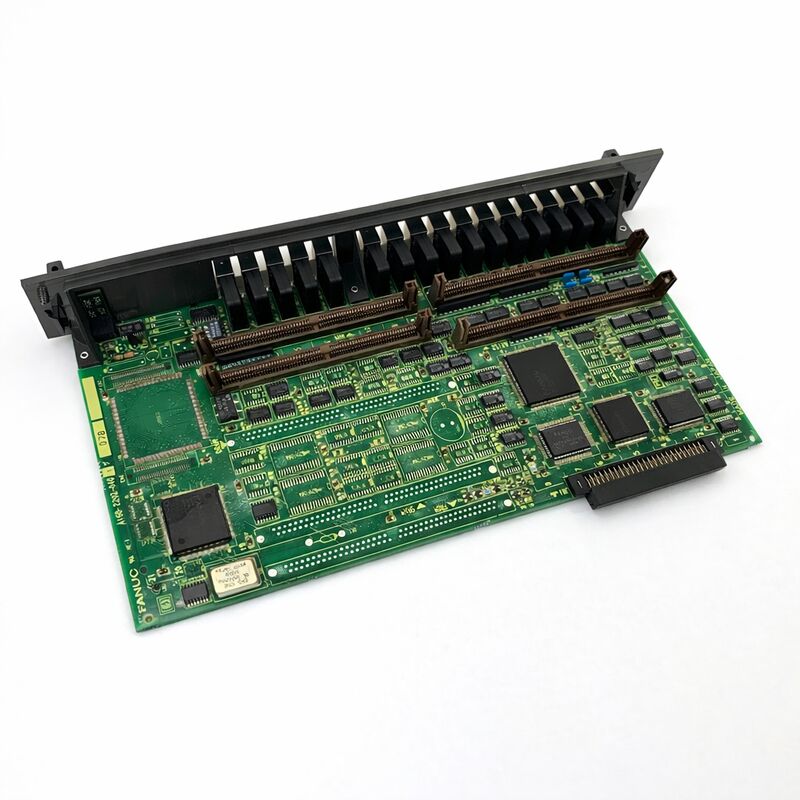

A16B-2202-0726 صفحه مدار چاپی رابط I / O برای کنترل کننده های CNC F16M و F16T FANUC است.آن را ارائه می دهد جدا ورودی دیجیتال و خروجی رابط بین کنترل کننده CNC PMC (برنامه سازی کنترل کننده ماشین) و دستگاه های میدان ابزار ماشین، حمل 104 ورودی دیجیتال و 72 خروجی دیجیتال از طریق یک صفحه واحد.
The F16M and F16T controllers — successors to the earlier 16-A generation — were among the first FANUC CNC platforms to offer a genuinely high-capability control solution for production machining at competitive prices.
آنها محیط برنامه نویسی استاندارد FANUC را اجرا می کردند، از سیستم درایو آلفا پشتیبانی می کردند و عملکرد ماشینکاری را که تولید قطعات دقیق مورد نیاز است ارائه می دادند.
تخته I/O جزءی است که تمام این هوش کنترل کننده را به ماشین فیزیکی متصل می کند: مکانیسم تغییر ابزار، سیستم خنک کننده، سوئیچ های محدودی محور، قفل درب، هیدرولیک،و تمام عناصر کنترل جداگانه ای که یک مرکز ماشینکاری را به یک سیستم تولید کامل تبدیل می کنند.
نام "W/O High-Speed Skip" یک شناسه مهم است.
The high-speed skip function allows the CNC to detect a high-speed skip signal from an in-process gauging probe or touch sensor and immediately record the current axis position without the latency of the standard I/O scan.
A16B-2202-0726 این مدار را شامل نمی شود. این نسخه برای ماشین هایی است که نیازی به اندازه گیری در فرآیند یا برنامه های اندازه گیری با سرعت بالا ندارند.همراه آن با عملکرد skip A16B-2202-0725 است (که همان شمارش 104DI / 72DO را با ورودی skip اضافه می کند).
| پارامتر | ارزش |
|---|---|
| شماره بخش | A16B-2202-0726 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCB رابط I/O |
| مجموعه تخته ها | A16B-2202 |
| سیستم های سازگار | سری 16-A ️ F16M، F16T |
| ورودی های دیجیتال | 104 |
| خروجی های دیجیتال | 72 |
| پرش سریع | شامل نیست |
| نوع I/O | نوع سینک (مدخل/خرید سینک NPN) |
| ولتاژ سیگنال | 24 ولت DC |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| وضعیت | تولید توسط سازنده متوقف شد |
یک مرکز ماشینکاری که توسط F16M کنترل می شود ترافیک I/O زیادی تولید می کند. جیب مجله ابزار ورودی ها را تایید می کند، سیگنال های وضعیت توالی ابزار خودکار،سوئیچ های جریان و سطح سیستم خنک کننده، موقعیت سیستم پالت تایید می کند، ورودی خطای کانویر تراشه، سنسورهای فشار هیدرولیکی، ورودی های ایمنی درب با هم قفل شده و در سمت خروجی،دستورات سولینوئید برای تمام توابع پنوماتیک و هیدرولیک، سیگنال های شیر خنک کننده، چراغ های شاخص و خروجی های شروع چرخه.
یک مرکز ماشینکاری با ویژگی های کامل می تواند به راحتی از نقاط ورودی 60 و 80 و نقاط خروجی 40 و 50 استفاده کند.
ظرفیت 104/72 A16B-2202-0726 به سازنده ماشین فضای زیادی برای یک ماشین کامل با فضای گزینه ای می دهد.
۷۲ خروجی به طور مستقیم رله های رله ۲۴ ولت DC دستگاه، شیر های سولینوئید و مدارهای شاخص را هدایت می کنند.
هر مدار خروجی دارای یک جریان مشخص شده معمولاً حدود 200mA در هر نقطه است که با مشخصات استاندارد رله صنعتی و سولناید مطابقت دارد.
تجاوز از این امتیاز باعث آسیب رساندن به ترانزیستورهای خروجی می شود. فیوز خروجی با اندازه صحیح و بار های به درستی مشخص شده جنبه های مهمی از طراحی الکتریکی دستگاه هستند.
عملکرد پرش سرعت بالا برای ماشین هایی که مجهز به سنجه های اندازه گیری در فرآیند هستند، مهم است.بدون اينکه ازش در بياريم.
هنگامی که سُند با قطعه کار تماس می گیرد، سیگنال عبور را تولید می کند. CNC باید موقعیت دقیق محور را در لحظه تماس با دقت میکروسکنید ثبت کند.صرف نظر از اینکه در آن لحظه چرخه اسکن PLC در کجاست.
I / O استاندارد مانند A16B-2202-0726 پردازش ورودی در چرخه اسکن PMC.
چرخه اسکن تاخیر را معرفی می کند. برای یک کاوشگر اندازه گیری یک ویژگی در سرعت تغذیه آهسته، این تاخیر ممکن است قابل قبول باشد.
برای اندازه گیری دقیق در فرآیند در نرخ های تغذیه ای که به طور معمول در تولید استفاده می شود، تاخیر اسکن استاندارد I / O بیش از حد بزرگ است و مدار پرتاب با سرعت بالا مورد نیاز است.
اگر یک ماشین با A16B-2202-0726 نیاز به اندازه گیری در فرآیند را اضافه کند، صفحه I / O باید به A16B-2202-0725 تغییر دهد تا ورودی پرتاب با سرعت بالا را دریافت کند.
این یک تغییر سخت افزاری است، نه یک تغییر پارامتر.
A16B-2202-0726 متوقف می شود. وقتی که صفحه اصلی شکست می خورد، جایگزینی از زنجیره تامین پس از فروش می آید.هر دو 0726 (بدون skip) و 0725 (با skip) مقادیر شناخته شده با سابقه خدمات ثابت هستند.عرضه کنندگان اغلب هر دو نوع را در انبار دارند.
روش تعویض ساده است: تعویض تخته فیزیکی، تأیید همه صندلی های کانکتور و تأیید عملکردی از طریق صفحه تشخیصی I / O CNC.
There are no parameters specific to the I/O board that need to be configured — the PMC's I/O address assignments for this board are stored in the CNC's PMC parameters and survive the board swap unchanged.
سوال1: چندین نقطه خروجی در A16B-2202-0726 کار کردن را متوقف کرده اند. دستورات خروجی PMC درست است. آیا هیئت مدیره شکست خورده است؟
چندین نقطه خروجی مرده با دستورات درست PMC با خرابی ترانزیستور خروجی مطابقت دارد که به طور معمول به دلیل جریان بیش از حد از یک مدار کوتاه یا بازگشت تحرک در یک بار متصل ایجاد می شود.
بررسی کنید که آیا خروجی های شکست خورده بر روی همان کانکتور هستند یا یک بازگشت زمین مشترک دارند.
اگر فیوز های خروجی برای گروه نقطه شکست نصب شده اند، آنها را ابتدا بررسی کنید. اگر فیوز ها سالم هستند و خروجی ها هنوز مرده هستند،بخش راننده خروجی صفحه خراب شده و نیاز به تعویض صفحه دارد..
Q2: CNC آلارم های ارتباطی I / O را نشان می دهد که شامل A16B-2202-0726 است. کانکتور برد دوباره تنظیم شده است. چه چیز دیگری باید بررسی شود؟
پس از قرار دادن مجدد کانکتور ، ولتاژ تغذیه 24 ولت DC را به برد I / O بررسی کنید. یک وضعیت کم ولتاژ باعث آژیرهای ارتباطی می شود که نقض برد را تقلید می کند.
اندازه گیری منبع برق در پایانه های ورودی 24 ولت صفحه (نه در منبع برق) برای تشخیص افت ولتاژ در سیم کشی برق.
همچنین کابل اتوبوس I/O بین صفحه I/O و صفحه اصلی CNC را برای هرگونه آسیب یا تماس های گسسته بررسی کنید.
سوال 3: دستگاه نیاز به قابلیت اندازه گیری در فرآیند دارد. آیا A16B-2202-0726 می تواند از یک سیستم سنجش پشتیبانی کند؟
A16B-2202-0726 دارای مدار ورودی پرتاب با سرعت بالا برای اندازه گیری دقیق در فرآیند نیست. تاخیر ورودی I / O استاندارد برای گرفتن دقیق موقعیت سنج بسیار بالا است.برای اضافه کردن اندازه گیری در فرآیند، صفحه I/O باید با A16B-2202-0725 (که دارای ورودی پرتاب با سرعت بالا است) جایگزین شود.
برنامه PMC ماشین نیز نیاز به به روزرسانی برای رسیدگی به منطق کاوشگر دارد و پارامترهای CNC برای عملکرد skip نیاز به پیکربندی دارند.
Q4: برخی از ورودی ها در A16B-2202-0726 به طور متناوب حالت های نادرست را می خوانند. سیم کشی ورودی های تحت تاثیر بررسی شده و درست است. آیا هیئت مدیره شکست می خورد؟
اشتباه خوندن ورودی متناوب با تایید نقطه سیم کشی درست به فلتر خیس شدن خازن ورودی روی تخته ی قدیمی
خازن های فیلتر ورودی سیگنال های ورودی 24 ولت را قبل از رسیدن به عایق های نوری صاف می کنند.
با افزایش سن خازن ها، اثربخشی فیلتر کردن آنها کاهش می یابد و این امر باعث می شود که ضایعات سر و صدا باعث ایجاد قراءات ورودی نادرست شوند.
این علامت وابسته به درجه حرارت است و معمولاً با گرم شدن صفحه در هنگام کار بدتر می شود. جایگزینی صفحه یا بازسازی سطح خازن این مشکل را حل می کند.
سوال 5: یک A16B-2202-0726 جایگزین از یک دستگاه متفاوت از همان مدل سری 16-A در دسترس است. آیا می توان آن را به طور مستقیم استفاده کرد؟
یک A16B-2202-0726 از یک سیستم کنترل یکسان به طور مستقیم قابل تعویض است.
نقشه برداری آدرس I / O PMC برای این صفحه در پارامترهای PMC CNC ذخیره می شود، نه در خود صفحه.
پس از نصب برد جایگزین، نقاط I/O باید بدون تغییر پارامتر کار کنند.
پس از نصب از طریق صفحه تشخیصی I / O CNC بررسی کنید تا اطمینان حاصل شود که تمام ورودی ها و خروجی های انتظار شده به درستی پاسخ می دهند.
