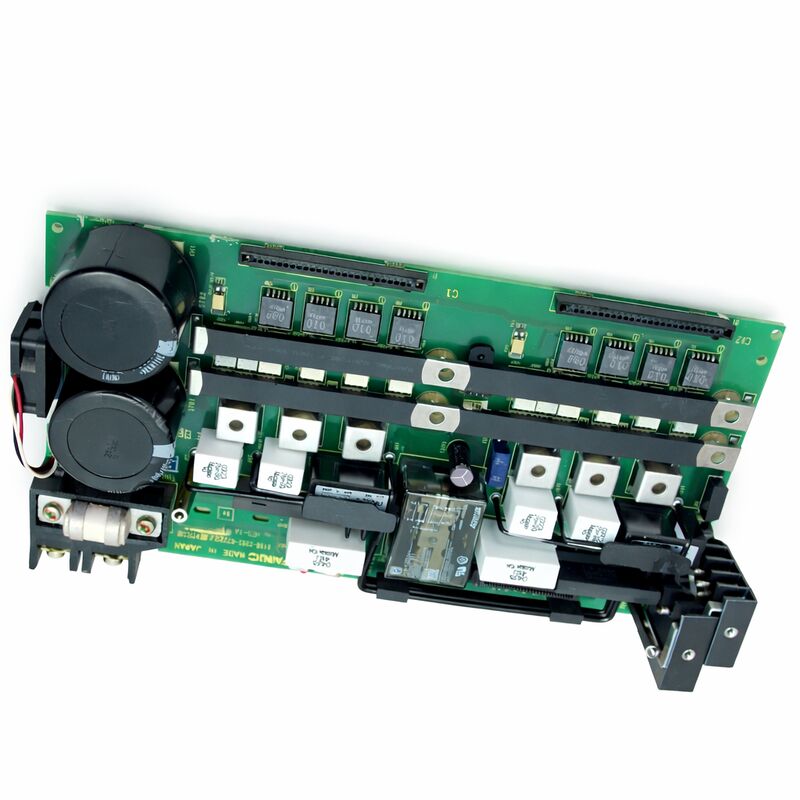

استفاده شده FANUC SERVO AMPLIFIER BOARD A16B-2202-0721

FANUC A16B-2202-0721.

شماره بخش:A16B-2202-0721

تولید کننده:شرکت FANUC (ژاپون)

نوع محصول:I/O PCB نوع منبع، 104 DI / 72 DO با سرعت بالا

مجموعه تخته:A16B-2202

مرور کلی

A16B-2202-0721 یک PCB I / O از نوع منبع است که دارای 104 ورودی دیجیتال و 72 خروجی دیجیتال است ، با یک عملکرد وقف hi-speed skip ساخته شده در برد.این متعلق به خانواده A16B-2202 I / O FANUC است مجموعه استاندارد PCB I / O که در چندین نسل کنترل CNC FANUC استفاده می شود.

بوردهای I/O رابط بین کنترل کننده CNC و دستگاه های میدان ماشین هستند.

هر سنسور، سوئیچ، سولنوید، رله و چراغ سیگنال روی ماشین از طریق نقاط I/O به CNC متصل می شود.

A16B-2202-0721 ارائه می دهد 104 از این اتصال ورودی و 72 اتصال خروجی در یک صفحه واحد،در پیکربندی خروجی منبع، به این معنی که ترانزیستورهای خروجی به جای غرق کردن آن، جریان را به بارهای متصل می کنند..

عملکرد skip hi-speed یک ورودی اختصاصی با سرعت بالا است که تاخیر چرخه اسکن I/O عادی را دور می کشد. کانال های I/O استاندارد با سرعت اسکن PMC خوانده می شوند،که تاخیر اسکن بین رویداد سیگنال فیزیکی و پاسخ CNC را معرفی می کند.

ورودی skip با سرعت بالا قطع سیگنال را مستقیماً در سطح سخت افزار ضبط می کند، به CNC اجازه می دهد موقعیت محور را در لحظه ی شلیک سیگنال skip ثبت کند.

این مکانیسم پشت چرخه های سنجش، اندازه گیری ابزار و عملیات اندازه گیری در فرآیند است هر جایی که ماشین باید موقعیت دقیقی را در لحظه تماس اندازه گیری بدست آورد.

مشخصات کلیدی

منبع در مقابل غوطه

بوردهای I / O FANUC در پیکربندی های خروجی منبع و سینک وجود دارد. رویکرد سیم کشی در دستگاه های زمینه دستگاه تعیین می کند که کدام نوع برای یک دستگاه خاص مناسب است.خروجی منبع ولتاژ مثبت را به بار عرضه می کند. خروجی های سنک سیگنال را پایین می کشند ️ دستگاه میدان به خط تغذیه متصل می شود و صفحه I / O مسیر بازگشت را فراهم می کند.

مخلوط کردن بوردهای منبع و سینک در یک کابینت درایو که برای پیکربندی مخالف سیم کشی شده بود نیاز به سیم کشی مجدد دارد.

اين يک تغيير ساده در يک دستگاه کاملاً نصب شده نيست قبل از اينکه جايگزيني براي A16B-2202-0721 پيدا کنيمنوع خروجی صفحه نصب شده را از برچسب و اسناد الکتریکی دستگاه تأیید کنید..

نام منبع / سینک همیشه در برچسب تابلو است.

استفاده از سرعت بالا برای استفاده از برنامه های سنجش و اندازه گیری

ورودی پرتاب با سرعت بالا در این صفحه به طور مستقیم به سخت افزار کنترل قطع کننده CNC متصل می شود. هنگامی که سیگنال به این ورودی می رسدیا یک کاوشگر اندازه گیری CNC ضبط موقعیت محور فعلی شمارش در سخت افزارهيچ تاخير اسکن نرم افزاري اعمال نمي شود.

این ضبط موقعیت سخت افزاری چیزی است که امکان سنجش دقیق قطعه کار را فراهم می کند.موقعیت ثبت شده در لحظه تماس با سُند تا یک چرخه اسکن PMC به طور معمول چند میلی ثانیه تاخیر می کند..

در نرخ های تغذیه مورد استفاده برای کاوش، حتی چند میلی ثانیه تاخیر به خطا موقعیت قابل اندازه گیری تبدیل می شود. پرش سرعت بالا این تاخیر را از بین می برد.

موقعیت دقیق به رزولوشن چرخه مداخله CNC است.

چرخه های سنجش، اندازه گیری خودکار طول ابزار و اندازه گیری در فرآیند در سیستم های FANUC به این عملکرد سخت افزاری بستگی دارد.

A16B-2202-0721 آن را به عنوان یک ویژگی یکپارچه در کنار شمارش کانال I / O اصلی فراهم می کند.

پیکربندی صف ورودی و خروجی قبل از سفارش

این کارت دو پیکربندی مختلف ردیف اتصال I / O را پشتیبانی می کند: یک ترتیب دو ردیف و یک ترتیب سه ردیف.

طرح فیزیکی کانکتور و اتصالات سیم کشی بین این پیکربندی ها متفاوت است.

نصب یک تخته با یک پیکربندی ردیف متفاوت از آن که ماشین برای آن سیم کشی شده است نیاز به اصلاح تسمه دارد.

قبل از سفارش، تعیین کنید که چند ردیف از اتصال I / O که در حال حاضر نصب شده استفاده می شود.

بررسي صفحه ي فزيکي در کابينت، يا بررسي اسناد الکتريکي دستگاه.این یک مرحله تأیید عملی است ️ دو پیکربندی به غیر از این با همان شماره قطعه شناسایی می شوند.

سوالات عمومی

Q1: چندین خروجی PMC هیچ پاسخی را نشان نمی دهند، اما به نظر می رسد که نردبان PMC به طور معمول اجرا می شود. آیا A16B-2202-0721 ممکن است اشتباه باشد؟

یک خرابی خروجی جزئی در حالی که خروجی های متعدد متوالی پاسخ نمی دهند در حالی که دیگران کار می کنند، اغلب به یک خطای بخش درایور در PCB I / O خود اشاره دارد.اول فيوز رو براي ريل هاي مشترک خروجي چک کنيد.

یک فیوز مشترک خروجی منفجر شده تمام خروجی های تغذیه شده توسط آن مشترک را می کشد. اگر فیوز ها دست نخورده باشند، بخش راننده خروجی هیئت مدیره احتمالاً خطاست.

سوال2: دستگاه از چرخه ی سنجش رنیشاو استفاده می کند. سنجش شلیک می کند اما موقعیت ثبت شده به طور مداوم تغییر می کند. آیا ورودی پرش سرعت بالا مشکل است؟

یک تغییر موقعیت ثابت در بررسی (به جای پراکندگی تصادفی) معمولاً یک مشکل سرعت تغذیه یا بردار رویکرد است تا یک مشکل سخت افزاری ورودی.

یک خطا وارد کننده skip با سرعت بالا باعث می شود که CNC رویداد skip را به هیچ وجه ثبت نکند یا آن را در موقعیت تاخیر اسکن نرم افزار ثبت کند.

اگر سُند شلیک کند و موقعیت ثبت شود اما تغییر کند، پارامترهای ماکرو سُند و تنظیمات سرعت تغذیه را بررسی کنید.

اگر هیچ رویداد skip ثبت نشده باشد، سیگنال ورود skip را در کانکتور برد آزمایش کنید.

سوال 3: آیا صفحه منبع A16B-2202-0721 قابل تعویض با یک صفحه I/O از نوع سینک با همان تعداد DI/DO است؟

نه، تابلوهای منبع و سینک قطب ترانزیستور خروجی متفاوتی دارند.

بار نوع سینک متصل به خروجی منبع یا برعکس به درستی کار نمی کند و ممکن است به صفحه یا دستگاه زمینه آسیب برساند. فقط با یک صفحه با نوع خروجی مشابه جایگزین کنید.

قبل از سفارش تایید کنید که صفحه نصب شده نوع منبع است.

Q4: صفحه I/O تعویض شد اما برخی از اتصال های دستگاه های زمینه ای در حال حاضر متناوب هستند. چه چیزی باید ابتدا بررسی شود؟

چک کنید که تمام I/O رابط ها به طور کامل بر روی تخته جدید قرار دارند.

کانکتورهای صفحه I/O بر روی PCB های FANUC تحت فشار هستند. نشستن جزئی باعث ایجاد خطاهای سیگنال متناوب می شود که تشخیص آنها از مشکلات دستگاه های زمینه ای دشوار است.

هر کانکتور را محکم دوباره قرار دهید و قبل از بررسی سیم کشی میدان، نقاط I / O آسیب دیده را دوباره آزمایش کنید.

س5: ورودی پرتاب با سرعت بالا در A16B-2202-0721 چگونه متصل است؟

ورودی پرتاب با سرعت بالا از یک کانکتور اختصاصی جدا از کمربند استاندارد I / O استفاده می کند. این مستقیما به سیگنال خروجی دستگاه سنجش متصل می شود.

قطبیت سیگنال و ولتاژ رابط باید با آنچه که هیئت مدیره انتظار دارد مطابقت داشته باشد معمولاً سیگنال 24 VDC NPN یا PNP بسته به پیکربندی الکتریکی دستگاه.

برای نمودار صحیح سیم کشی، به راهنمای اتصال دستگاه مراجعه کنید.
