برد مدار CNC
>
|
| محل منبع | ژاپن |
| نام تجاری | FANUC |
| گواهی | CE ROHS |
| شماره مدل | A16B-2202-0720 |
شماره بخش:A16B-2202-0720
تولید کننده:شرکت FANUC (ژاپون)
نوع محصول:پنل اپراتور/PCB I/O ماشین
مجموعه تخته:A16B-2202
ورودی های دیجیتال (DI):104
خروجی های دیجیتال (DO):80
سرعت بالا:بله (HDI)
سیستم های سازگار:فانوک سری 15 / 16 / 18 مدل B و C

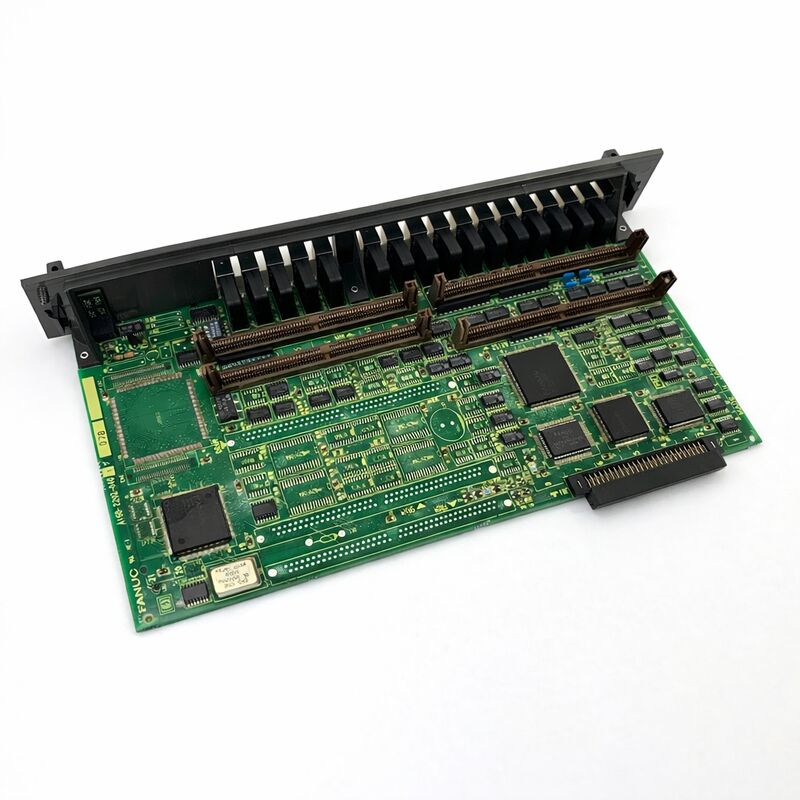

A16B-2202-0720 یک PCB I/O از نوع منبع 104 ورودی / 80 خروجی با قابلیت پرش سرعت بالا برای سیستم های CNC FANUC سری 16 و 18 است.
این بزرگترین نوع شمارش I/O در سری A16B-2202 است که 104 کانال ورودی دیجیتال و 80 کانال خروجی دیجیتال را در یک کارت واحد فراهم می کند.همراه با مدارهای ورودی دیجیتال با سرعت بالا (HDI) که قابلیت عبور از عملکردهای با سرعت بالا را برای برنامه های سنجش و اندازه گیری در فرآیند فراهم می کند.
در معماری CNC FANUC، PCB I / O نقطه ای است که دستگاه های میدان فیزیکی ماشین به کنترل کننده CNC متصل می شوند. هر سوئیچ محدودی، سنسور نزدیکی، شیر سولنویدی، کویل رله،و صفحه نشانگر در ماشین باید به سخت افزار I / O متصل شود قبل از اینکه نردبان PMC بتواند آن را بخواند یا هدایت کند.
A16B-2202-0720 فراهم می کند 104 + 80 کانال است که پیکربندی ماشین آلات بزرگتر نیاز داردو دنباله های پیچیدگی تثبیت به سرعت نیازمندی های I / O را جمع آوری می کنند که تخته های کوچکتر نمی توانند جای بگیرند.
این برد به عنوان یک واحد I / O مستقل نصب می شود و به دیسک های اصلی سازگار مانند A16B-2202-0860 و A16B-3200-0190 متصل می شود.
| پارامتر | ارزش |
|---|---|
| شماره بخش | A16B-2202-0720 |
| تولید کننده | شرکت FANUC |
| نوع محصول | PCBهای I/O از نوع منبع |
| مجموعه تخته ها | A16B-2202 |
| ورودی های دیجیتال | 104 کانال (DI) |
| خروجی های دیجیتال | 80 کانال (DO) |
| پرش سرعت بالا | بله HDI (سرعت ورودی دیجیتال) |
| نوع I/O | نوع منبع (تجهیزات میدان current-sinking) |
| سیستم های سازگار | فانوک سری 15 / 16 / 18 مدل B و C |
| صفحه اصلی سازگار | A16B-2202-0860, A16B-3200-0190 و دیگران |
| تامین کننده خدمات خدمات قابل تطابق | سری A16B-1212-053x / A16B-1212-087x |
| منشاء | ژاپن |
| دمای کار | 0 55°C |
| شرایط موجود | جدید (فاضل) / بازسازی شده / تعمیر شده |
هر عملکرد ماشین که توسط PMC کنترل می شود حداقل به یک نقطه I / O نیاز دارد. یک شیر هیدرولیکی چهار طرفه حداقل به دو خروجی نیاز دارد. یک درب با سوئیچ های محدودی باز و بسته به دو ورودی نیاز دارد.یک سنسور تایید تغییر ابزار نیاز به یک ورودی در هر ایستگاه در برخی از پیکربندی.
یک تغییر دهنده خودکار پالت یک لایه دیگر از الزامات I / O را در بالای آن اضافه می کند.
ماشین آلات با 100 + I / O مورد نیاز رایج است. یک مرکز ماشینکاری افقی معمولی با ATC و pallet changer ممکن است از 60-80 خروجی و 70-90 ورودی در یک پیکربندی متوسط استفاده کند.
104 ورودی و 80 خروجی A16B-2202-0720 این محدوده را به راحتی به عنوان یک راه حل تک صفحه پوشش می دهد.
تفاوت بین -0720 (104 DI / 80 DO با skip) و -0721 مجاور (104 DI / 72 DO با skip) هشت کانال خروجی است,مناطق خنک کننده متعدد، لوله های هیدرولیک چند منطقه ای هشت خروجی اضافی می تواند تفاوت بین نصب I / O در یک صفحه و نیاز به یک صفحه اضافی باشد.
ورودی پرتاب با سرعت بالا یک مدار الکتریکی جداگانه از ورودی های دیجیتال استاندارد است. آن برای دور زدن تاخیر چرخه اسکن PMC و سیگنال مستقیم به مداخله محور CNC متصل است.این مسیر مستقیم باعث می شود که پاسخ زیر میلی ثانیه ای برای عبور از سیگنال های ورودی ممکن باشد.
در کاربردهای سنجش، یک سنجش اندازه گیری قطعه کار هنگام تماس با سطح قطعه یک سیگنال الکتریکی تولید می کند. CNC باید موقعیت دقیق محور را در لحظه تماس ضبط کند.
هر گونه تاخیر بین سیگنال سنج و قفل موقعیت حتی چند میلی ثانیه به یک خطای موقعیت در نتیجه اندازه گیری تبدیل می شود.
مدار HDI روی این صفحه تاخیر چرخه اسکن PMC را از این مسیر حذف می کند و پاسخ زیر میلی ثانیه ای را که برای سنجش دقیق لازم است ارائه می دهد.
همان ورودی HDI برای اندازه گیری در فرآیند استفاده می شود، جایی که یک سر اندازه گیری با یک سطح ماشینکاری لمس می شود تا مطابقیت ابعاد را در نیمه چرخه بررسی کند.همچنین به اندازه گیری طول ابزار در صورت استفاده از یک سُند ثابت یا سطح مرجع به عنوان داتا خدمت می کند..
بدون HDI که در مدل های -0725 و -0726 در همان سری یافت می شود، عملکردهای skip فقط می توانند با استفاده از ورودی های دیجیتال استاندارد انجام شوند که تحت تأخیر اسکن PMC قرار دارند.برای کاربردهای سنجش، اين غيرقابل قبوله
حضور HDI این تخته را به عنوان انتخاب درست برای مراکز ماشینکاری مجهز به پروب متمایز می کند.
نوع منبع I/O جهت جریان جریان در مدارهای ورودی را توصیف می کند. در برد های نوع منبع، برد جریان را به دستگاه میدان می دهد. دستگاه میدان یک سنسور، سوئیچ مرزی،یا دکمه .
این ورودی را به زمین می کشد و تخته فعال شدن را تشخیص می دهد.
این کنوانسیون مخالف I / O نوع سینک است ، که در آن صفحه جریان را از دستگاه میدان می گیرد.
تفاوت عملی این است که سیم کشی میدان چگونه پیکربندی شده است. سیم کشی نوع منبع بار را بین خروجی صفحه و زمین متصل می کند.در حالی که نوع سینک اتصال بار بین ولتاژ تغذیه و ورودی صفحه.
سیم کشی پنل باید با نوع صفحه مطابقت داشته باشد. قبل از تهیه جایگزینی، نوع I / O از صفحه موجود را از برچسب آن تأیید کنید.
Q1: چرخه ی مسنجر مرکز ماشینکاری، اندازه گیری های متناقضی را تولید می کند. ابعاد اندازه گیری شده توسط مسنجر بیشتر از حد انتظار متفاوت است. آیا A16B-2202-0720 می تواند خطای باشد؟
عدم سازگاری اندازه گیری سُند می تواند از مدار ورودی HDI، قلم یا بدن سُند یا پارامترهای کاهش سرعت محور باشد.
ابتدا تایید کنید که ورودی HDI به ترمینال درست روی این صفحه متصل است نه به ورودی استاندارد DI. اگر اتصال HDI تایید شود،کیفیت سیگنال پرتاب سنجه را با یک اسیلوسکوپ بررسی کنید: برای اندازه گیری های ثابت، یک ماشه تمیز و بدون بازتاب مورد نیاز است.
در صورت تمیز بودن ماشه و درست بودن اتصال HDI، مدار HDI صفحه باید توسط یک تکنسین سرویس FANUC واجد شرایط آزمایش شود.
سوال 2: چندین خروجی ماشین پس از افزایش برق کار را متوقف کردند. I / O باقی مانده به نظر می رسد طبیعی است. آیا می توان گفت که تخته تا حدودی آسیب دیده است؟
بله. IC های درایور خروجی DO بر روی تخته های I / O در معرض انتقال ولتاژ هستند. افزایش قدرت می تواند به یک یا چند بخش درایور خروجی آسیب برساند در حالی که سایر بخش ها سالم باقی می مانند.
این امر الگوی شکست های خروجی انتخابی را تولید می کند در حالی که کانال های دیگر همچنان کار می کنند.
تایید کنید که کدام کانال های خروجی خاص شکست خورده اند و آسیب های قطعات قابل مشاهده را در صفحه نزدیک به این بخش های خروجی بررسی کنید. شکست جزئی صفحه از آسیب افزایش نور یک حالت خطای رایج است.
سوال 3: دستگاه دارای تنظیمات I / O 96 ورودی / 64 خروجی است. آیا A16B-2202-0720 می تواند جایگزین صفحه موجود شود؟
A16B-2202-0720 ارائه می دهد 104 DI و 80 DO بیشتر از پیکربندی موجود نیاز دارد. کانال های اضافی به سادگی استفاده نمی شود.و نرم افزار با تخته -0720 سازگار است، می تواند به عنوان جایگزینی برای کانال های مورد استفاده در سیگنال های موجود عمل کند.
قبل از ادامه، سازگاری نوع برد (منبع در مقابل سینک و سازگاری صفحه اصلی) را تأیید کنید. کانال های استفاده نشده هیچ مشکلی را ایجاد نمی کنند.
Q4: برد I / O تعویض شد. برخی از ورودی ها به درستی پاسخ نمی دهند حتی اگر سیم کشی میدان درست به نظر برسد. چه چیزی باید بررسی شود؟
پس از تعویض تخته I / O ، تایید کنید که صفحه تشخیصی در CNC همان تخصیص آدرس I / O را که برنامه نردبان انتظار دارد ، نشان می دهد.اگر کارت جایگزین دارای یک پیکربندی آدرس I / O متفاوت باشد با سوئیچ های سخت افزاری یا پارامترهای تنظیم شده نردبان سیگنال های آدرس های اشتباه را می خواند.
قبل از روشن کردن، تنظیمات سوئیچ DIP صفحه را با تنظیمات صفحه اصلی مقایسه کنید.
پیکربندی آدرس در زمان تعویض برد I/O یک اشتباه رایج است.
سوال 5: تفاوت بین A16B-2202-0720 و A16B-2202-0725 چیست؟
هر دو صفحه 104 DI و 80 DO را ارائه می دهند. -0720 شامل مدار پرش سرعت بالا (HDI) است؛ -0725 این کار را نمی کند.
اگر دستگاه از چرخه های سنجش استفاده کند که نیاز به پاسخ HDI دارد، تنها -0720 دقت اندازه گیری مورد نیاز را ارائه می دهد.
اگر دستگاه از سنجش یا پرش با سرعت بالا استفاده نکند، هر یک از دو تخته از نظر عملکردی کافی است، اگرچه -0720 اگر بعداً سنجش اضافه شود این قابلیت را فراهم می کند.
