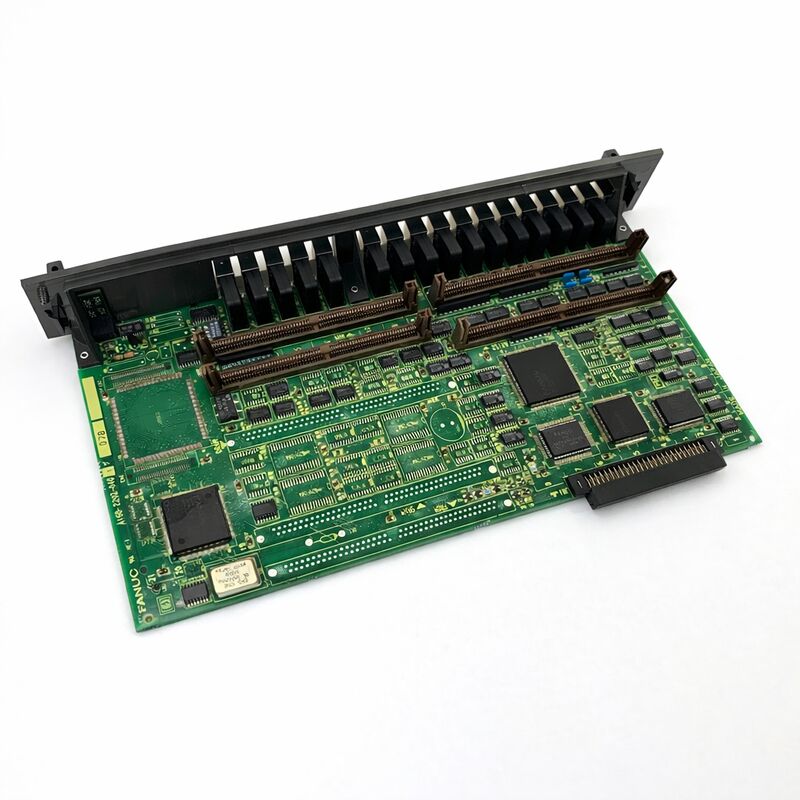

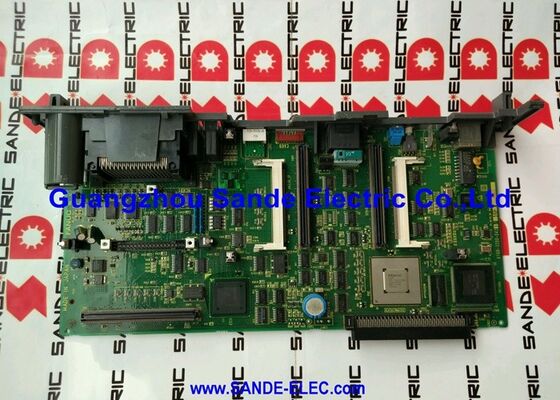

استفاده شده FANUC SERVO AMPLIFIER BOARD A16B-2202-0682 A16B22020682

FANUC A16B-2202-0682 | درایو تقویت کننده اسپیندل آلفا SPMC-11 — سری αC، 48 آمپر، 283-325 ولت DC

شماره قطعه: A16B-2202-0682

سازنده:شرکت FANUC (ژاپن)

نوع محصول:برد سیم‌کشی قدرت تقویت کننده اسپیندل (برد درایو)

سری برد: A16B-2202

مرور کلی

A16B-2202-0682 برد سیم‌کشی قدرت — برد درایو — درون ماژول تقویت کننده اسپیندل FANUC A06B-6082-H211 Alpha SPMC-11 است.

در معماری دو بردی SPMC-11، این مرحله قدرت است: PCB که مدار ترانزیستور جریان بالا، سنجش جریان و اتصالات قدرت فیزیکی به باس DC و موتور اسپیندل را حمل می‌کند.

برد کنترل A20B-2001-0781 جفت شده، تمام هوشمندی سطح سیگنال را مدیریت می‌کند؛ A16B-2202-0682 دستورات جریان دریافتی را اجرا می‌کند.

SPMC-11 (ماژول تقویت کننده اسپیندل C، 11 کیلووات) بخشی از خط تولید اسپیندل Alpha C FANUC است — یک محدوده درایو که برای مراکز ماشین‌کاری فشرده، مراکز تراش و ماشین‌های تراش طراحی شده است که به یک تقویت کننده اسپیندل مستقل در فرمت ماژول باریک 90 میلی‌متری نیاز داشتند.

SPMC-11 که معمولاً در ماشین‌های CNC Leadwell، مراکز ماشین‌کاری FANUC Robodrill و سایر ماشین‌ابزارهای فشرده یافت می‌شود، موتورهای اسپیندل AC سری αC6 و αC8 را با استفاده از رابط نوع 1 — پیوند ارتباط سریال استاندارد بین CNC و درایو اسپیندل — درایو می‌کند.

جریان خروجی نامی 48 آمپر برد درایو با رتبه پیوسته 13.2 کیلووات SPMC-11 مطابقت دارد. در ولتاژ باس DC 283-325 ولت که توسط ماژول منبع تغذیه (PSM) سیستم تامین می‌شود، این برد جریان‌های ترانزیستور سوئیچینگ را مدیریت می‌کند که خروجی سه فاز با فرکانس متغیر را که موتور اسپیندل را درایو می‌کند، تولید می‌کند.

عرض ماژول 90 میلی‌متری، SPMC-11 را در میان ماژول‌های باریک‌تر اسپیندل قرار می‌دهد — دو فن خنک‌کننده داخلی (یکی داخلی، یکی خارجی) به علاوه یک هیت سینک خارجی، بار حرارتی را در این فضای فشرده مدیریت می‌کنند.

مشخصات کلیدی

معماری SPMC-11 — نقش برد قدرت

SPMC-11 الکترونیک خود را به دو لایه عملکردی تقسیم می‌کند. برد کنترل A20B-2001-0781، کنترل سرعت و گشتاور حلقه بسته اسپیندل را مدیریت می‌کند، بازخورد سنسور موقعیت موتور را پردازش می‌کند، ارتباط سریال با CNC را مدیریت می‌کند و سیگنال‌های درایو گیت را که برد قدرت به آن‌ها نیاز دارد، تولید می‌کند.

A16B-2202-0682 این سیگنال‌های گیت را دریافت کرده و از آن‌ها برای سوئیچ کردن ترانزیستورهای خود استفاده می‌کند و باس DC 283-325 ولت را به خروجی AC سه فاز با فرکانس متغیر که موتور اسپیندل را شتاب می‌دهد، اجرا می‌کند و کاهش می‌دهد، تبدیل می‌کند.

این جداسازی از نظر معماری عمدی است. درایوهای اسپیندل باید تقاضاهای بسیار متفاوتی را مدیریت کنند: اسپیندل باید در عرض چند ثانیه از سرعت صفر به حداکثر سرعت شتاب بگیرد، سرعت ثابت را تحت بارهای برش متغیر حفظ کند و برای تعویض سریع ابزار به همان سرعت کاهش یابد.

همه اینها نیازمند توانایی سوئیچ کردن جریان‌های بسیار بالا — تا 48 آمپر در SPMC-11 — با زمان‌بندی دقیق است. قرار دادن اجزای جریان بالا بر روی یک برد قدرت اختصاصی، آن‌ها را از نظر فیزیکی از مدارهای کنترل سطح سیگنال ظریف‌تر جدا نگه می‌دارد.

ترانزیستورهای برد قدرت همچنین چرخه ترمز احیا کننده را مدیریت می‌کنند. هنگامی که اسپیندل کاهش سرعت می‌یابد، موتور به عنوان یک ژنراتور عمل کرده و انرژی را به باس DC باز می‌گرداند. برد قدرت SPMC-11 این جریان انرژی دو طرفه را در هماهنگی با PSM مدیریت می‌کند.

ناسازگاری نسخه نرم‌افزار

ماژول SPMC-11 در سه نسخه نرم‌افزاری موجود است: #H510، #H511 و #H512. پسوند نشان‌دهنده نسخه نرم‌افزار بارگذاری شده در حافظه برد کنترل است.

این نسخه‌ها قابل تعویض نیستند — آن‌ها مجموعه‌های ویژگی متفاوتی را پیاده‌سازی می‌کنند و از پیکربندی‌های موتور و بازخورد متفاوتی پشتیبانی می‌کنند.

#H512 آخرین نسخه است و جایگزین #H510 و #H511 می‌شود.

هنگام تهیه ماژول جایگزین یا ترتیب دادن خدمات تعمیر، مشخص کردن پسوند صحیح ضروری است. ماژولی با پسوند اشتباه نصب شده در دستگاه معمولاً کدهای هشدار مربوط به ناسازگاری پارامتر اسپیندل یا خطاهای پیکربندی بازخورد را تولید می‌کند.

قبل از سفارش، پسوند را از برچسب ماژول شناسایی کرده و آن را به تامین کننده مشخص کنید.

جداسازی خطا — برد قدرت در مقابل برد کنترل

هنگامی که SPMC-11 یک هشدار اسپیندل تولید می‌کند، ماهیت کد هشدار نشان می‌دهد که آیا خطا در برد قدرت است یا برد کنترل.

خطاهای برد قدرت به صورت هشدارهای جریان بیش از حد، کدهای خطای IPM (ماژول ترانزیستور) یا از دست دادن کامل خروجی موتور اسپیندل ظاهر می‌شوند.

خطاهای برد کنترل به صورت خطاهای ارتباط سریال (کدهای هشدار C0، C1، C2)، خطاهای سیگنال رمزگذار موقعیت یا هشدارهای مربوط به پارامتر ظاهر می‌شوند.

نمایشگرهای LED دوقلوی ماژول — یکی برای هر بخش برد — اولین مرجع تشخیصی هستند.

سوالات متداول

س1: SPMC-11 یک هشدار جریان بیش از حد (معمولاً کد هشدار 12) را نشان می‌دهد. عایق سیم‌پیچ موتور آزمایش شده و خوب است. آیا A16B-2202-0682 مقصر است؟

اگر عایق موتور تایید شده و هشدار ادامه یابد، ماژول ترانزیستور برد قدرت محتمل‌ترین خطا است. با جدا کردن کابل‌های برق موتور (U، V، W) از ماژول و فرمان دادن به اسپیندل، تست کنید. اگر هشدار 12 اکنون پاک شد، خطا در موتور یا کابل موتور است.

اگر هشدار 12 همچنان با جدا شدن موتور رخ دهد، ترانزیستور روی A16B-2202-0682 احتمالاً خراب شده است. تعویض یا تعمیر در سطح ماژول اقدام مناسب است.

س2: یک ماژول جایگزین SPMC-11 با پسوند #H512 موجود است، اما ماژول اصلی #H511 بود. آیا #H512 جایگزین مناسبی است؟

#H512 جایگزین #H511 می‌شود و به طور کلی به عنوان جایگزین سازگار است. با این حال، نوع موتور اسپیندل و پیکربندی بازخورد را در برابر ترکیبات پشتیبانی شده #H512 تأیید کنید. در اکثر برنامه‌های کاربردی موتورهای استاندارد αC6 و αC8، #H512 به عنوان جایگزین مستقیم برای #H511 به درستی عمل می‌کند.

#H510 یک نسخه قدیمی‌تر است که #H512 نیز معمولاً جایگزین آن می‌شود، اما همیشه برای هرگونه تفاوت در ویژگی‌های خاص برنامه، با مستندات سازنده دستگاه مشورت کنید.

س3: فن خنک‌کننده خارجی ماژول متوقف شده است. آیا اسپیندل می‌تواند در تولید محدود در حالی که فن جایگزین تهیه می‌شود، ادامه دهد؟

عملیات بدون فن خنک‌کننده خارجی باید در هر بازه زمانی طولانی‌تر از کوتاه‌ترین زمان اجتناب شود. ترانزیستورهای A16B-2202-0682 در جریان‌های اسپیندل مربوط به برش، گرمای قابل توجهی تولید می‌کنند.

بدون فن خارجی، دمای هیت سینک تحت بار به سرعت افزایش می‌یابد. ادامه عملیات خطر تخریب حرارتی ترانزیستورها را به همراه دارد.

یک فن جایگزین باید بلافاصله تهیه شود و استفاده تولیدی از اسپیندل باید تا زمان تعویض فن به حالت تعلیق درآید.

س4: نمایشگر هشدار اسپیندل کدهای C0، C1 یا C2 را نشان می‌دهد. اینها خطاهای ارتباط سریال هستند. آیا A16B-2202-0682 علت است؟

کدهای هشدار C0، C1 و C2 خطاهای ارتباط سریال بین CNC و ماژول اسپیندل هستند — آن‌ها در برد کنترل (A20B-2001-0781) منشأ می‌گیرند، نه برد قدرت.

ابتدا اتصال کابل ارتباط سریال JA7B بین CNC و SPMC-11 را بررسی کنید.

کانکتور را تمیز کرده و دوباره وصل کنید. اگر هشدار ادامه یافت، برد کنترل قطعه مشکوک است، نه A16B-2202-0682.

س5: A16B-2202-0682 به طور جداگانه از ماژول کامل در دسترس نیست. گزینه‌های تعمیر در صورت خرابی خاص برد قدرت چیست؟

ارائه‌دهندگان تخصصی تعمیر درایو FANUC، تعویض ماژول ترانزیستور را در ماژول SPMC-11 ارائه می‌دهند — دستگاه IPM معیوب خاص را به جای کل ماژول جایگزین می‌کنند. این یک گزینه مقرون به صرفه است زمانی که ترانزیستور در انزوا بدون آسیب فاجعه‌بار به مدارهای اطراف خراب شده است.

برای درایوهایی که خرابی ترانزیستور باعث آسیب ثانویه شده است، تعویض کامل ماژول مسیر قابل اطمینان‌تری است. هر دو گزینه نیاز به ارزیابی کامل ماژول SPMC-11 توسط مرکز تعمیر دارند.
