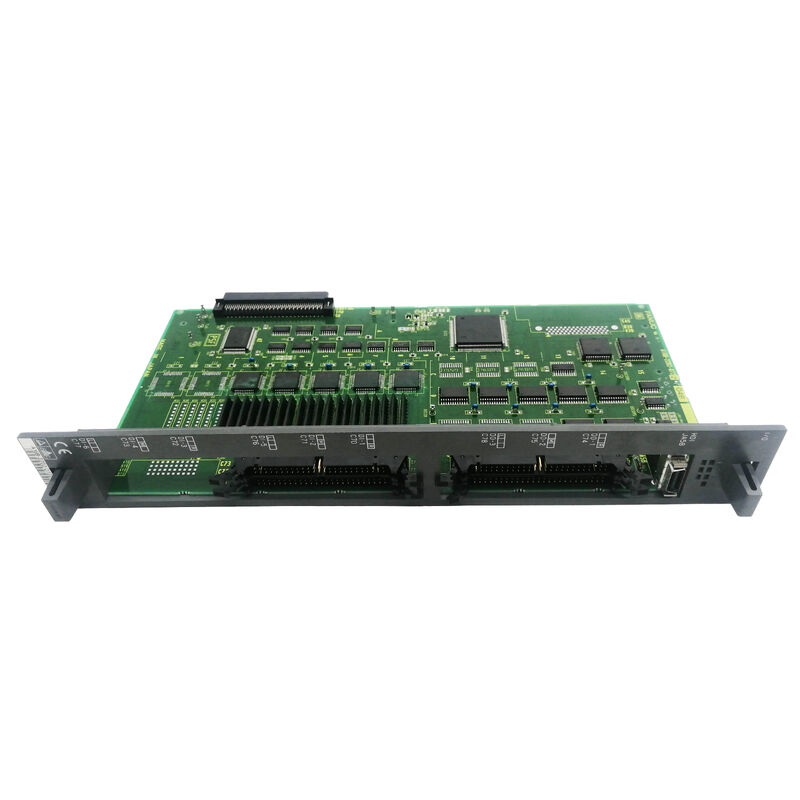

صفحه ماژول درایو FANUC A16B-2202-0571 A16B22020571 A16B-22O2-O571

A16B-2202-0571 | برد پردازنده فرعی FANUC سری 15-B — CPU F15-M / F15-T / SUB C / مرکز ماشینکاری و تراش CNC

سری 15-B - پلت فرم CNC با عملکرد بالا FANUC

FANUC Series 15-B پرچمدار سیستم CNC برای کاربردهای ماشینکاری چند محوره و پیچیده بود. 15-B که در بالای سری 16/18 در خط تولید FANUC قرار دارد، شمارش محور، قدرت پردازش و قابلیت درونیابی پیشرفته مورد نیاز برای موارد زیر را فراهم می‌کند:

مراکز ماشینکاری 5 محوره پیچیده (F15-M):کانتورینگ 5 محوره، قالب و قالب با دقت بالا، ماشینکاری اجزای هوافضا.

مراکز چرخش چند برجکی و چند دوکی (F15-T):چندین برجک، محور فرعی، محور Y و توابع انتقال قطعه که به تعداد محورهای بالا و دنباله‌های پیچیده PMC نیاز دارند.

"B" در سری 15-B نسل سخت افزار را مشخص می کند - پلت فرم نسل دوم 15 با معماری پردازنده به روز شده و عملکرد سروو و اسپیندل بهبود یافته در مقایسه با 15-A قبلی.

اطلاعات کلیدی محصول

CPU فرعی - شریک پردازش برای Extended Axes

FANUC Series 15-B از معماری پردازش توزیع شده استفاده می کند. برد اصلی CPU عملکردهای اصلی CNC - درون یابی کد G، اجرای نردبان PMC، نمایش و ارتباطات را انجام می دهد. هنگامی که سیستم برای تعداد محورهای زیاد پیکربندی شده است، برد فرعی CPU این ظرفیت را افزایش می دهد:

پردازش محوری مستقل:CPU فرعی مالکیت محورهای سروو اضافی را در اختیار می گیرد - معمولاً محورهای فراتر از ظرفیت اصلی CPU پایه. دستور موقعیت و پردازش بازخورد خود را برای این محورهای توسعه یافته در پهنای باند حلقه سروو کامل اجرا می کند.

عملیات موازی:CPU فرعی به موازات CPU اصلی کار می کند. در حالی که CPU اصلی محورهای تحت کنترل خود را پردازش می کند، CPU فرعی به طور همزمان محورهای اختصاص داده شده خود را پردازش می کند. هر دو CPU از طریق گذرگاه CNC مشترک همگام می شوند - یک سیستم چند محوره یکپارچه و یکپارچه را به اپراتور ارائه می دهند.

نام "زیر ج":"Sub C" در توضیحات محصول، سطح توانایی این زیر CPU را مشخص می کند. سری 15-B چندین گونه زیر CPU را در سطوح پردازشی مختلف ارائه می‌دهد - سطح C مربوط به یک قابلیت پردازش خاص در خانواده زیر CPU 15-B است.

سناریوهای کاربردی

خطای زیر CPU مرکز ماشینکاری 5 محوره سری 15-M:یک مرکز ماشین‌کاری F15-M آلارم‌ها را به‌طور خاص در محورهای 4 و 5 ایجاد می‌کند - محورهایی که توسط پردازنده فرعی مدیریت می‌شوند - در حالی که X، Y، Z به طور عادی به کار خود ادامه می‌دهند. A16B-2202-0571 به عنوان خطا شناسایی شده است. تعویض عملیات 5 محور را بازیابی می کند.

تعمیر و نگهداری زیر CPU تراش چند برجکی سری 15-T:مرکز چرخش دو برجکی F15-T با دوک فرعی تحت بازسازی سیستم کنترل قرار می گیرد. A16B-2202-0571 در کنار برد اصلی CPU برای تجدید سیستم جامع جایگزین شده است.

سوالات متداول

Q1: تفاوت بین A16B-2202-0571 (زیر CPU) و A16B-3200-0060 (CPU اصلی) برای سری 15-B چیست؟

A16B-3200-0060 مادربرد اصلی CPU است - برد اصلی که همه بردهای دیگر به آن متصل می شوند و عملکردهای اولیه CNC را انجام می دهد. A16B-2202-0571 یک برد فرعی CPU است - یک برد پردازنده ثانویه که تعداد محورها را فراتر از ظرفیت پایه اصلی CPU گسترش می دهد. هر دو باید وجود داشته باشند و برای اینکه یک سیستم کاملاً پیکربندی شده چند محوره سری 15-B به درستی کار کند، وجود داشته باشد.

Q2: آیا A16B-2202-0571 در هر دو پیکربندی 15-M و 15-T بدون تغییر کار می کند؟

بله. توضیحات برد "PCB - 15M/T / F15B SUB CPU BOARD" را تأیید می‌کند — این برد هر دو پیکربندی را ارائه می‌کند. برنامه PMC و پارامترهای محور CNC تعیین می کنند که کدام محورها و عملکردها به CPU فرعی اختصاص داده می شوند - نه خود برد سخت افزار. برای تغییر تنظیمات بین ماشینکاری و تراشکاری، هیچ تغییری در برد لازم نیست.

Q3: آیا جایگزینی A16B-2202-0571 به پشتیبان گیری از پارامترهای محور فرعی CPU نیاز دارد؟

پارامترهای CNC برای محورهای تحت کنترل CPU در ماژول های حافظه اصلی SRAM سری 15-B ذخیره می شوند - نه در خود برد CPU. جایگزینی A16B-2202-0571 بر داده های پارامتر ذخیره شده تأثیری نمی گذارد. با این حال، همیشه قبل از هر گونه تعمیر برد اصلی یا ساب CPU به عنوان یک اقدام احتیاطی، یک نسخه پشتیبان کامل از پارامترها انجام دهید.

Q4: آیا A16B-2202-0571 مختص سری 15-B است یا در سری 15-A نیز استفاده می شود؟

توضیحات محصول به صراحت "F15B" - 15-B (نسل سخت افزار دوم) را مشخص می کند. سری 15-A از معماری سخت افزاری متفاوتی استفاده می کرد. A16B-2202-0571 برد CPU فرعی 15-B است و با سیستم های 15-A سازگار نیست.
