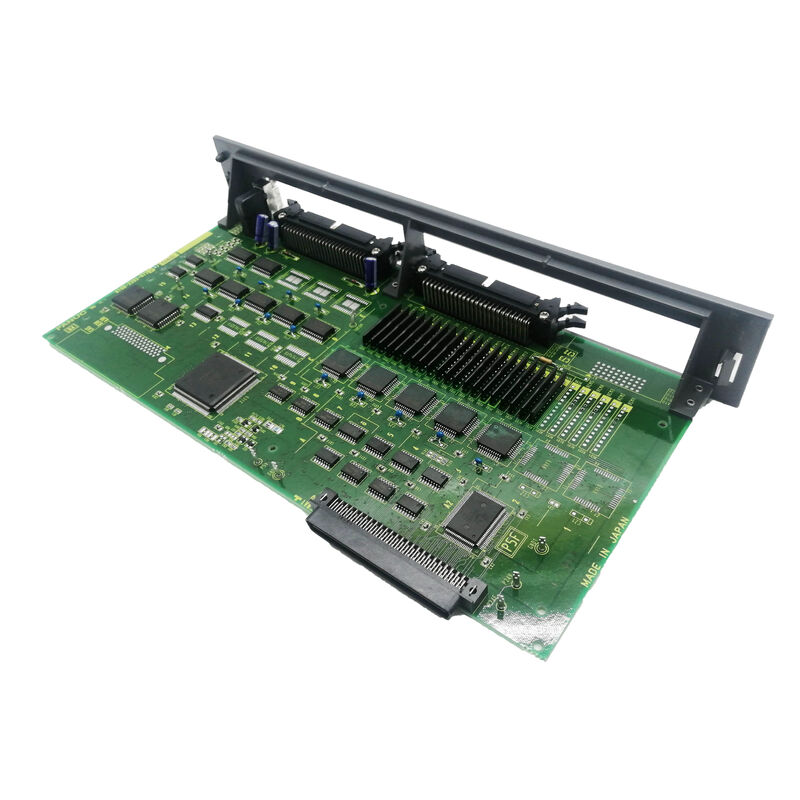

A16B-2202-0471 FANUC A16B-2202 سری درایو پی سی بی
A16B-2202 سری PCB های محرک هسته ای
سری A16B-2202 خانواده اصلی FANUC از صفحه های مداری چاپی مربوط به درایو برای نسل درایو CNC Alpha (αi) است.این سری شامل برد های تقویت کننده سرو و اسپندل در چندین خانواده ماژول درایو است:
کارت های کنترل اسپیندل (مجموعه 04xx):از جمله A16B-2202-0421 (PCB کنترل PSM) ، A16B-2202-0431/0432/0435 (کارت های کنترل سری Alpha SPM 6088 برای ماژول های تقویت کننده اسپندل) ، همه در این جلسه تأیید شده است.
داربست های سیم کشی سرو (مجموعه 07xx):از جمله A16B-2202-0740?? 0743 (بورد های سیم کشی Alpha-i SVM1 FSSB)A16B-2202-0750_0753 (بورد های سیم کشی نوع A/B Alpha SVM2) خانواده کامل بورد های سیم کشی برای ماژول های تقویت کننده سرو تک محوری و دو محوری.
تخته های سیم کشی SVM1 (مجموعه 07xx):A16B-2202-0760?? 0762 (Alpha SVM1-40S، SVM1-40L، SVM1-80 برد های سیم کشی برای رابط نوع A / B) ، همچنین در این جلسه تایید شد.
تخته های سیم کشی بزرگ SVM1:A16B-2202-0790/0991 (برای SVM1-240 و SVM1-360 از سری Alpha Type A/B).
A16B-2202-0471 یک صفحه خاص در این خانواده جامع PCB درایو آلفا است که عملکردی را که توسط شماره قطعه خاص آن در ماژول درایو مناسب تعریف شده است انجام می دهد.
اطلاعات کلیدی محصول
| پارامتر |
ارزش |
| شماره بخش |
A16B-2202-0471 |
| سری |
A16B-2202 |
| تولید درایو |
سری FANUC Alpha |
| نوع |
PCB درایو |
| درخواست |
سیستم های سرو CNC و محرک پیچ |
مجموعه الفا ️ پایه های یک نسل
سری آلفا (هم آلفا و هم آلفا-i) دستگاه های CNC FANUC را در طول یک دوره تولیدکننده تولید می کند. درایوهای سری آلفا در:
مراکز ماشینکاری:محورهای X، Y، Z سرو و اسپندل اصلی، با محرک های سرو و اسپندل که از همان کابینت محرک استفاده می کنند و از همان بس PSM DC استفاده می کنند.
مرکز چرخش:یک یا دو محور سرو به علاوه یک اسپندل اغلب با یک Alpha PSM و دو ماژول SVM در کنار یک SPM پیکربندی می شود.
ماشین های خردکننده:محورهای دقیق سرو که عملکرد کنترلی فعلی درایو آلفا از سفتی بالای سرو مورد نیاز برای دقت عمق آسیاب پشتیبانی می کند.
سیستم های ماشینکاری بزرگ:پیکربندی چند محور با چند ماژول SVM2 و یک SPM با قدرت بالا، همه از یک کابینت آلفا هماهنگ شده است.
PCB های سری A16B-2202 الکترونیک داخلی هستند که باعث می شوند این سیستم های محرک کار کنند. A16B-2202-0471 در نقش خاص خود به این زیرساخت کمک می کند.
سناریوهای کاربرد
خطای PCB ماژول راننده آلفا:یک سیستم درایو CNC FANUC یک خطای قابل ردیابی به صفحه A16B-2202-0471 را ایجاد می کند. این صفحه از برچسب آن در داخل ماژول درایو شناسایی می شود. تعویض عملکرد درایو را بازیابی می کند.
بازسازی ماژول درایو:یک کارگاه خدمات CNC تخصصی که یک ماژول محرک سری آلفا را تعمیر می کند، A16B-2202-0471 را به عنوان بخشی از تجدید جامع صفحه داخلی جایگزین می کند.
سوالات عمومی
سوال 1: چگونه می توانم تایید کنم که A16B-2202-0471 برای ماژول درایو آلفای من درست است؟
شماره قطعه را از برچسب صفحه در داخل ماژول درایو خاص بخوانید. اگر A16B-2202-0471 خوانده شود، این جایگزینی تایید شده است.مرجع متقابل با فهرست قطعات یدکی ماژول محرک در راهنمای تعمیر و نگهداری سری FANUC Alpha (B-65165E یا نسخه دستی قابل استفاده) برای تأیید نقش عملکردی صفحه.
س2: آیا A16B-2202-0471 برای تقویت کننده سرو یا تقویت کننده اسپندل استفاده می شود؟
سری A16B-2202 شامل هر دو برد تقویت کننده سرو و اسپندل است با نمونه های تایید شده از جمله برد های سیم کشی SVM (سرو) و کارت های کنترل SPM (اسپیندل).A16B-2202-0471 در موقعیت 047x در این محدوده قرار دارد؛ از اسناد ماژول محرک میزبان تأیید کنید که کدام دسته از برنامه ها مورد استفاده قرار می گیرد.
سوال 3: آیا A16B-2202-0471 با هر دو نسل درایو Alpha و Alpha-i (αi) سازگار است؟
بوردهای سری A16B-2202 چندین نسل آلفا را پوشش می دهند. سازگاری تولید درایو خاص را از مستندات ماژول میزبان تایید کنید (A06B-6079 ، A06B-6087 ،A06B-6088) و Alpha-i (A06B-6096)، A06B-6111) دارای سخت افزارهای متمایز هستند. سازگاری دقیق A16B-2202-0471 از جدول قطعات جایگزین دستی نگهداری مربوطه تأیید شده است.
سوال 4: قبل از دسترسی به A16B-2202-0471 در داخل یک ماژول محرک، چه ایمنی تخلیه ای اعمال می شود؟
ماژول های محرک سری آلفا حاوی خازن های بس DC هستند که پس از حذف قدرت شبکه ولتاژ خطرناک را حفظ می کنند.روش انتظار تخلیه را در راهنمای تعمیر و نگهداری FANUC سری Alpha برای ماژول مورد استفاده دنبال کنید.. قبل از باز کردن هر محفظه ماژول درایو ، تخلیه اتوبوس را با یک ولت متر کالیبر شده بررسی کنید.
