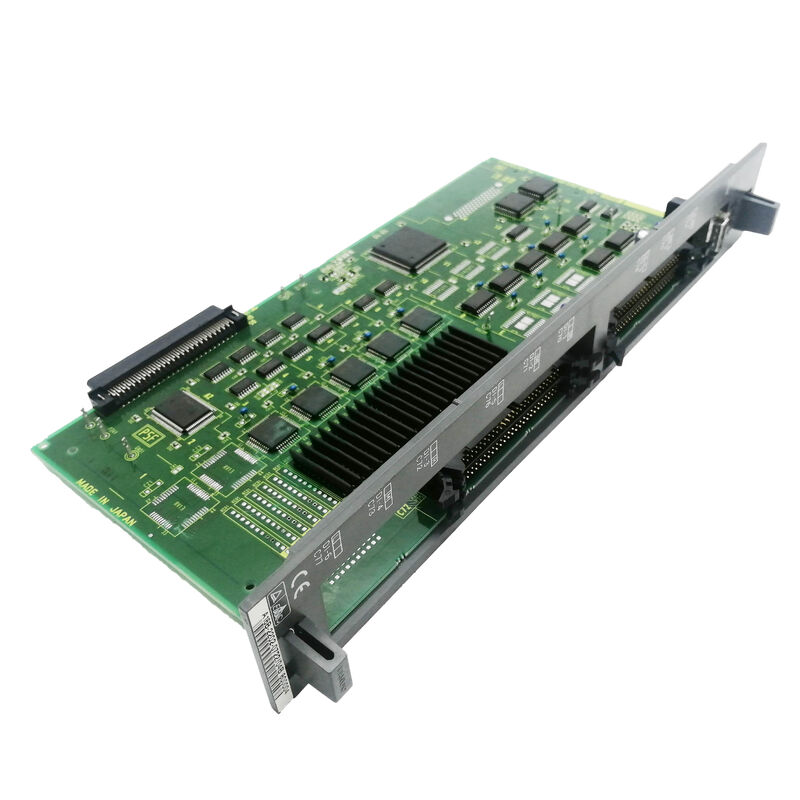

استفاده شده FANUC PC BOARD A16B-2202-0435 A16B22020435 A16B-22O2-O435

A16B-2202-0435 | کارت کنترل FANUC Alpha SPM — سری A06B-6088 / SPM-15 تا SPM-55 / خانواده کارت های کنترل 043x

A06B-6088 - سری Core Alpha SPM

A06B-6088 از خانواده ماژول‌های قدرت اسپیندل سری آلفای اصلی FANUC است - سری تقویت‌کننده‌های دوکی که در هزاران ماشین ابزار CNC ساخته شده در دوران آلفا یافت می‌شود. شش درجه قدرت آن طیف وسیعی از موتورهای اسپیندل را پوشش می دهد:

همه ماژول های این محدوده از یک کارت کنترل استفاده می کنند. A16B-2202-0435 - در خانواده کارت های کنترل 043x - یکی از کارت های کنترل معتبر برای این ماژول ها است.

اطلاعات کلیدی محصول

سازگاری نرم افزار و موتور

CNC Electronics خاطرنشان می‌کند که ماژول‌های سری A06B-6088 SPM با پسوند #H50x ارائه می‌شوند که نشان‌دهنده نرم‌افزارهای مختلف است: #H500، #H501 و #H508. این گونه‌های نرم‌افزاری تعیین می‌کنند که ماژول کدام خانواده موتور اسپیندل را می‌تواند هدایت کند:

• H500: سازگاری استاندارد موتور
• H501: سازگاری موتورهای گسترده یا جایگزین
• H508: انواع موتور اضافی

هنگام تهیه منبع A16B-2202-0435، از روی پلاک ماژول اسپیندل نصب شده تأیید کنید که کدام نسخه نرم افزار #H50x نصب شده است و تأیید کنید که برد جایگزین دارای نرم افزار سازگار است.

سناریوهای کاربردی

خطای کارت کنترل ماژول اسپیندل SPM-22:یک FANUC Alpha SPM-22 (A06B-6088-H222) باعث خرابی تنظیم سرعت اسپیندل می شود - اسپیندل بدون پاسخ به دستورات CNC با سرعت نادرست کار می کند. کارت کنترل A16B-2202-0435 به عنوان خطا شناسایی شده است. جایگزینی با نسخه نرم افزاری مشابه، تنظیم سرعت را بازیابی می کند.

تعویض کارت کنترل SPM-30:ماژول اسپیندل 30 کیلوواتی یک مرکز ماشینکاری بزرگ به کارت کنترل نیاز دارد. A16B-2202-0435 SPM-30 (A06B-6088-H230) را به همان روشی که رتبه‌بندی‌های SPM کوچک‌تر ارائه می‌دهد - همان کارت کنترل ماژول 30 کیلووات را کنترل می‌کند.

سوالات متداول

Q1: آیا A16B-2202-0435 به طور مستقیم با A16B-2202-0432 قابل تعویض است؟

هر دو در خانواده A16B-2202-043x هستند و موقعیت کارت کنترل سری A06B-6088 SPM را ارائه می کنند. با این حال، نسخه نرم افزار خاص در هر برد ممکن است متفاوت باشد - و نسخه نرم افزاری سازگاری موتور را تعیین می کند. قبل از جایگزینی A16B-2202-0432 با A16B-2202-0435 (یا برعکس)، تأیید کنید که هر دو برد دارای یک نوع نرم افزار (#H500، #H501، یا #H508) به عنوان ماژول اسپیندل نصب شده هستند.

Q2: چه بردهای داخلی در یک ماژول معمولی A06B-6088 SPM در کنار A16B-2202-0435 قرار دارند؟

یک ماژول معمولی A06B-6088 SPM شامل:

• کارت کنترل: A16B-2202-043x (یا A16B-2203-033x) — این برد
• برد PCB/پایه برق: A20B-1006-0480 تا A20B-1006-0690 (بر اساس رتبه قدرت متفاوت است)
• تخته شلیک: A20B-2902-039x (درایو گیت IGBT)
• برد سیگنال اضافی: A16B-2203-0332 در برخی تنظیمات

Q3: کدام کدهای هشدار دهنده اسپیندل CNC نشان می دهد که کارت کنترل A16B-2202-0435 از کار افتاده است؟

آلارم‌های اسپیندل SP07 (انحراف سرعت)، SP08 (خطای ارتباطی زنجیره‌ای اسپیندل)، SP24/SP25 (هشدار IPM از فرمان‌های درایو گیت نادرست)، و SP30/SP41 (خطای سرعت) می‌توانند از خطاهای کارت کنترل منشأ بگیرند. علل خارجی (موتور، رمزگذار، سیم کشی) را قبل از اینکه به این نتیجه برسیم که کارت کنترل از کار افتاده است، حذف کنید.

Q4: آیا جایگزینی A16B-2202-0435 نیاز به تغییر پارامتر دارد؟

خیر. پارامترهای اسپیندل در حافظه اصلی CNC ذخیره می شوند. پس از نصب کارت کنترل جایگزین، CNC پارامترهای اسپیندل را به طور خودکار از طریق پیوند باس اسپیندل سریال بارگیری می کند. اگر دستگاه قبل از بازگشت به تولید از جهت گیری اسپیندل استفاده می کند، دقت سرعت اسپیندل و جهت اجرا را بررسی کنید.

Q5: رابط "نوع 1" برای سری A06B-6088 SPM به چه معناست؟

نوع 1 از سنسور M استاندارد و بازخورد کد کننده موقعیت از موتور اسپیندل استفاده می کند. این در تضاد با "نوع 2" (سری A06B-6088-H3xx) است که نسل بعدی سیستم عامل با نرم افزار موتورهای مختلف اما خانواده سخت افزاری یکسان است.
