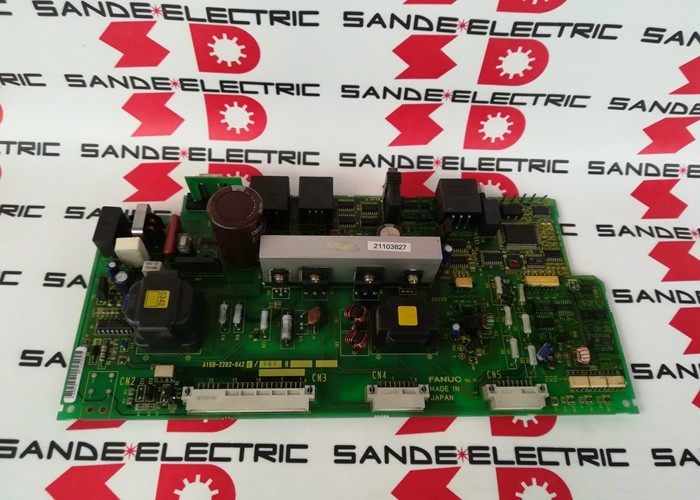

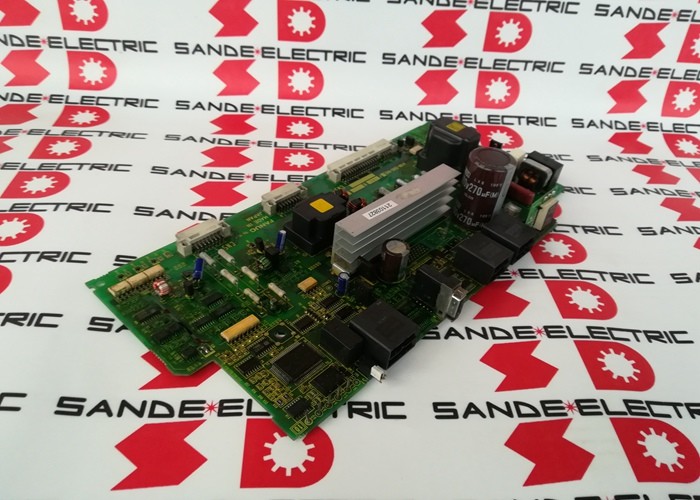

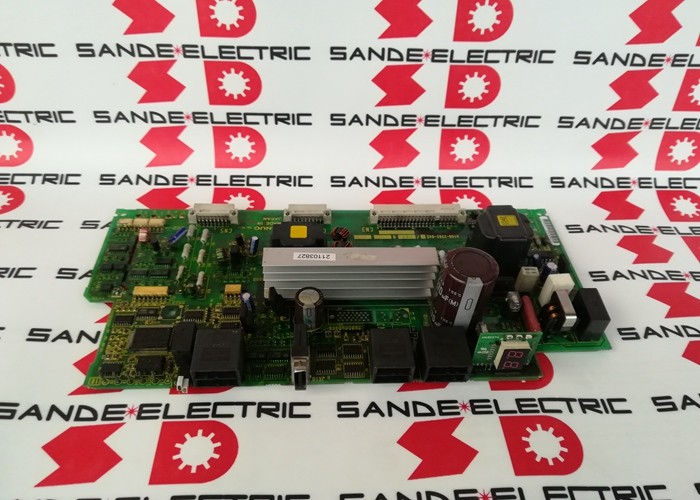

1 پی سی فانوک جدید A16B-2202-0421 صفحه مدار A16B22020421 A16B-22O2-O421

FANUC A16B-2202-0421 | برد سیم‌کشی منبع تغذیه سروو سری آلفا PSM — برای A06B-6087 PSM-15 تا PSM-55، 200 ولت متناوب، قطعه یدکی درایو صنعتی منسوخ شده، مبدا ژاپن

مرور کلی

برد سیم‌کشی FANUC A16B-2202-0421 برای ماژول‌های منبع تغذیه سروو (PSM) سری آلفا FANUC A06B-6087 است — مولفه‌ای که تعیین می‌کند چه مقدار توان الکتریکی در کابینت درایو دستگاه ابزار CNC FANUC در دسترس درایوهای سروو و اسپیندل قرار می‌گیرد.

همه چیز در سیستم درایو به عملکرد صحیح PSM بستگی دارد: ماژول‌های تقویت‌کننده سروو بدون ولتاژ باس DC نمی‌توانند جریان موتور را سوئیچ کنند و تقویت‌کننده اسپیندل نمی‌تواند اسپیندل را راه‌اندازی کند. PSM واقعاً پایه و اساس سیستم درایو است و برد سیم‌کشی A16B-2202-0421 قلب تبدیل توان PSM است.

خانواده PSM A06B-6087 ماژول‌های منبع تغذیه نسل آلفا را از 15 کیلووات تا 55 کیلووات خروجی پیوسته پوشش می‌دهد (پسوندهای "15" تا "55" نشان‌دهنده رتبه‌بندی کیلووات هستند).

این محدوده — PSM-15 تا PSM-55 — بیشتر دستگاه‌های ابزار CNC تولیدی ساخته شده در دهه‌های 1990 و 2000 را پوشش می‌دهد، از ماشین‌های تراش 2 محوره فشرده گرفته تا مراکز ماشین‌کاری بزرگ 5 محوره با چندین محور سروو با توان بالا به علاوه یک موتور اسپیندل قدرتمند.

برد سیم‌کشی مشترک در این محدوده A16B-2202-0421 است، که آن را به یکی از پرکاربردترین بردها در اکوسیستم سرویس درایو آلفا تبدیل می‌کند.

طراحی بازیابی توان PSM A06B-6087 یک ویژگی مهندسی قابل توجه است.

هنگامی که موتورهای سروو کاهش سرعت می‌یابند — متوقف کردن یک میز سنگین یا یک محور با حرکت سریع — انرژی جنبشی ذخیره شده در آن جرم متحرک باید جایی برود.

در یک منبع تغذیه از نوع مقاومتی، این انرژی به صورت گرما در یک مقاومت ترمز سوخته می‌شود. در طراحی PSM بازیابی کننده با استفاده از برد سیم‌کشی A16B-2202-0421، تقویت‌کننده‌های سروو این انرژی را از طریق باس DC به PSM باز می‌گردانند، که آن را معکوس کرده و دوباره به شبکه برق متناوب تغذیه می‌کند.

نتیجه یک سیستم درایو با بهره‌وری انرژی بیشتر و حذف بار حرارتی از مقاومت‌های ترمز است — که در کابینت‌های با خنک‌کننده محدود مهم است.

مشخصات کلیدی

معماری PSM — آنچه برد سیم‌کشی A16B-2202-0421 شامل می‌شود

در داخل ماژول‌های A06B-6087-H115 (PSM-15) تا H155 (PSM-55)، برد سیم‌کشی A16B-2202-0421 مسئول تبدیل فیزیکی توان است. مدارهای اصلی برد شامل موارد زیر است:

پل یکسوساز سه فاز: ورودی شبکه سه فاز 200-240 ولت متناوب را به DC خام تبدیل می‌کند.

دیودهای یکسوساز یا تریستورها در این مرحله باید در برابر ولتاژ کامل خط به خط و جریان پیک موتور مورد نیاز کل سیستم درایو متصل مقاومت کنند.

مدار پیش‌شارژ: هنگامی که PSM روشن می‌شود، خازن‌های باس DC در سیستم درایو در ابتدا شارژ نشده‌اند.

شارژ مستقیم آنها جریان هجومی بسیار بالایی ایجاد می‌کند. مدار پیش‌شارژ — یک آرایش مقاومت و کنتاکتور بای‌پس روی برد سیم‌کشی — جریان شارژ را در حین روشن شدن محدود می‌کند، سپس پس از شارژ شدن خازن‌ها به ولتاژ عملیاتی، مقاومت را بای‌پس می‌کند.

سپس کنتاکتور مغناطیسی (MCC) بسته می‌شود تا منبع تغذیه کامل شبکه را وصل کند و PSM وارد عملیات عادی می‌شود.

مرحله اینورتر بازیابی کننده: مدار بازیابی توان جریان بازیابی کننده را از باس DC (تولید شده توسط محورهای سروو در حال کاهش سرعت) گرفته و آن را به صورت متناوب برای بازگشت به شبکه تبدیل می‌کند. این شامل یک مرحله اینورتر کنترل شده است که باید با فرکانس و فاز منبع تغذیه شبکه همگام شود.

توزیع باس DC: ولتاژ باس DC تنظیم شده (به طور اسمی 300 ولت DC برای ورودی 200 ولت متناوب) از طریق شین‌های باس به تمام ماژول‌های SVM و SPM متصل در رک درایو توزیع می‌شود.

برد سیم‌کشی نقاط اتصال باس و مسیر جریان برای این توزیع را فراهم می‌کند.

تاریخچه نسخه — چرا نسخه 05D مهم است

A16B-2202-0421 از نسخه 05D به بعد برای ماژول‌های PSM A06B-6087 مشخص شده است. نسخه‌های قبلی (04C و قبل از آن) از برد سیم‌کشی A16B-2202-0420 استفاده می‌کردند. مرز نسخه در 05D/04C نشان‌دهنده به‌روزرسانی سخت‌افزاری در ماژول PSM است — برد سیم‌کشی به‌روز شده (A16B-2202-0421) نسبت به نسخه قبلی -0420، بهبودهایی را در مدار تبدیل توان معرفی کرده است.

هنگام تهیه جایگزین، نسخه ماژول PSM تعیین می‌کند که کدام برد سیم‌کشی صحیح است.

نصب یک برد از نسل نسخه 04C در یک محفظه PSM نسخه 05D یا جدیدتر، ناسازگاری در کانکتورهای رابط یا پیکربندی مدار ایجاد می‌کند.

همیشه قبل از سفارش، علامت نسخه ماژول PSM را با مشخصات برد سیم‌کشی تطبیق دهید.

ایمنی باس DC — الزام حیاتی در جابجایی

برد سیم‌کشی A16B-2202-0421، مانند تمام بردهای سیم‌کشی PSM، در محیط ولتاژ بالا کار می‌کند. باس DC که این برد به حفظ آن کمک می‌کند، در شرایط عملیاتی عادی حدود 300 ولت DC کار می‌کند — ولتاژی کشنده.

حتی پس از قطع برق شبکه، خازن‌های باس DC (در PSM و در ماژول‌های SVM/SPM متصل) این شارژ را برای چندین دقیقه حفظ می‌کنند.

هرگونه کار مربوط به برداشتن یا بازرسی برد سیم‌کشی A16B-2202-0421 باید با حداقل دوره انتظار پس از قطع برق اصلی آغاز شود — معمولاً دفترچه راهنمای نگهداری PSM 10-15 دقیقه را مشخص می‌کند — قبل از اینکه بتوان ولتاژ باس DC را ایمن فرض کرد.

در این مدت، LED "CHARGE" روی پنل PSM باید خاموش شود و تخلیه خازن را تأیید کند. اندازه‌گیری ولتاژ باس DC به طور مستقیم با یک ولت‌متر با درجه‌بندی مناسب قبل از لمس هرگونه قطعه داخلی، تأیید قطعی را فراهم می‌کند.

سوالات متداول

س1: PSM یک کد LED وضعیت نشان می‌دهد که نشان‌دهنده خطا است. چگونه خرابی برد سیم‌کشی با کدهای هشدار خاص مرتبط است؟

نمایشگر LED PSM (معمولاً یک 7 سگمنت 2 رقمی) کدهای تشخیصی را نشان می‌دهد که زیرسیستم معیوب در PSM را شناسایی می‌کند. کدهای مربوط به ولتاژ بیش از حد یا کمتر از حد باس DC، خرابی مدار اصلی، یا خطای مدار پیش‌شارژ مستقیماً مدارهای تبدیل توان برد سیم‌کشی را درگیر می‌کند.

کدهای مربوط به ارتباط FSSB یا خرابی برق کنترل معمولاً برد همراه کنترل را به جای برد سیم‌کشی درگیر می‌کنند.

دفترچه راهنمای نگهداری سری آلفا جدول کامل تفسیر کد LED را ارائه می‌دهد — همیشه قبل از تعیین اینکه کدام برد معیوب است، کد هشدار خاص را تطبیق دهید.

س2: آیا می‌توان A16B-2202-0421 از یک PSM-26 را در یک PSM-37 استفاده کرد؟

A16B-2202-0421 به عنوان برد سیم‌کشی مشترک در PSM-15 تا PSM-55 ذکر شده است که شامل هر دو PSM-26 و PSM-37 می‌شود. اگر هر دو ماژول از نسل نسخه یکسانی باشند (05D یا جدیدتر)، برد سیم‌کشی از نظر فیزیکی و الکتریکی یک قطعه یکسان است و می‌تواند بین این مدل‌ها به صورت قابل تعویض استفاده شود.

با این حال، طراحی حرارتی واحد کامل PSM و نصب کابینت برای رتبه‌بندی توان خاص هر مدل اندازه‌گیری می‌شود — هنگام تعویض کل ماژول، همیشه خروجی کل کیلووات مورد نیاز سیستم درایو دستگاه را با قابلیت رتبه‌بندی شده مدل PSM تطبیق دهید.

س3: PSM یک خطای LED "CHARGE" نشان می‌دهد و باس DC هرگز به ولتاژ عملیاتی نمی‌رسد. آیا این برد سیم‌کشی است؟

خطایی که در آن باس DC هرگز به درستی شارژ نمی‌شود، نشان‌دهنده قوی مشکل در مدار پیش‌شارژ یا مرحله یکسوساز برد سیم‌کشی است. علل رایج عبارتند از: مقاومت پیش‌شارژ سوخته (که باعث می‌شود باس اصلاً شارژ نشود یا بسیار آهسته شارژ شود)، مدار درایور کنتاکتور بای‌پس معیوب (که مانع از بای‌پس شدن مقاومت پس از شارژ اولیه می‌شود)، یا دیودهای یکسوساز معیوب (که باس DC جزئی یا صفر را تولید می‌کنند).

قبل از نتیجه‌گیری مبنی بر خرابی برد سیم‌کشی، ولتاژ ورودی AC را در محدوده مشخصات و فیوزهای خط AC را سالم بررسی کنید — این بررسی‌های خارجی چند دقیقه طول می‌کشد و رایج‌ترین علل خرابی باس DC را حذف می‌کند.

س4: رابطه بین برد سیم‌کشی A16B-2202-0421 و راکتور AC توصیه شده چیست؟

برای PSM-15 (A06B-6087-H115)، راکتور AC توصیه شده A81L-0001-0123 است. راکتورهای AC قطعات خارجی هستند که در بالادست PSM در سیم‌کشی کابینت نصب می‌شوند — آنها جریان‌های هارمونیک را که توسط یکسوساز PSM از منبع تغذیه شبکه کشیده می‌شود کاهش می‌دهند و نرخ جریان هجومی را محدود می‌کنند.

راکتور بخشی از خود برد سیم‌کشی نیست اما با آن همکاری می‌کند. راکتورها باید همیشه برای نصب PSM وجود داشته باشند و عدم وجود آنها یا رتبه‌بندی نادرست آنها می‌تواند باعث افزایش فشار بر اجزای یکسوساز برد سیم‌کشی شود و به طور بالقوه خرابی را تسریع کند.

س5: برد سیم‌کشی PSM در نقطه اتصال باس DC آسیب فیزیکی دیده است. آیا این را می‌توان در سطح قطعه تعمیر کرد؟

آسیب فیزیکی در نقاط اتصال باس DC — اتصالات شین باس کربن‌دار یا سوخته، مسیرهای مسی آسیب‌دیده، یا اجزای حامل جریان معیوب در مسیر باس — گاهی اوقات می‌تواند در سطح قطعه توسط مراکز تعمیر تخصصی FANUC با قابلیت لحیم‌کاری جریان بالا و تعویض شین باس مناسب تعمیر شود.

با این حال، پیامدهای ایمنی تعمیر اتصال باس با جریان بالا مستلزم آن است که هر برد تعمیر شده قبل از بازگشت به سرویس، به طور کامل تحت بار کامل آزمایش شود.

برای بردهای سیم‌کشی PSM، واحدهای تبادل تست شده از تامین‌کنندگان تخصصی اغلب راه‌حل مطمئن‌تر و مقرون‌به‌صرفه‌تری نسبت به تعمیر قطعه در محل، به ویژه زمانی که میزان آسیب نامشخص است، ارائه می‌دهند.
