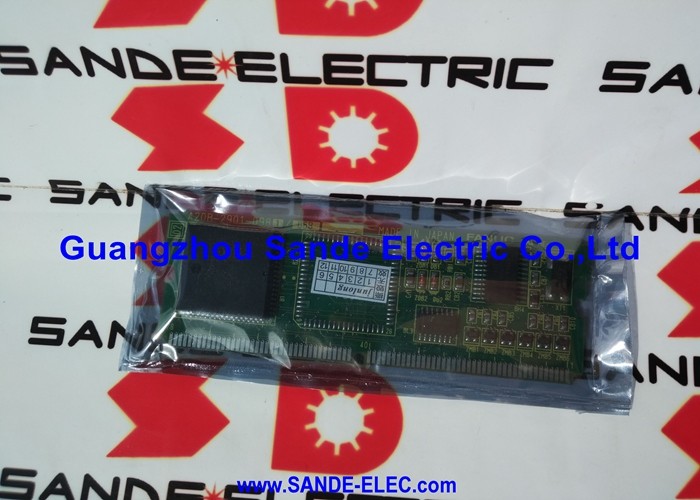

1 پی سی Fanuc جدید A16B-2202-0420 صفحه مدار A16B22020420 A16B-22O2-O42O

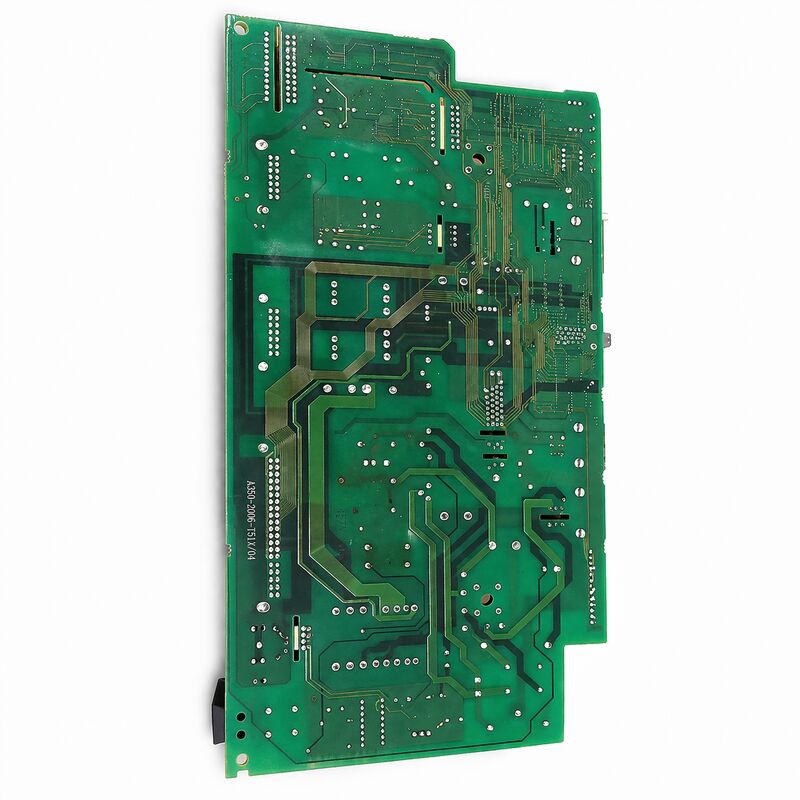

FANUC A16B-2202-0420 | برد سیم کشی منبع تغذیه سروو PSM سری آلفا — برای A06B-6077 PSM-5.5 و PSM-11 (نسخه اولیه)، 200VAC، درایو یدکی نسل آلفا، مبدا ژاپن

نمای کلی

راFANUC A16B-2202-0420برد سیم کشی منبع تغذیه برای ماژول های PSM نسل آلفا با ظرفیت کوچکتر FANUC - PSM-5.5 (5.5 کیلووات) و PSM-11 (11 کیلووات) در سری A06B-6077 است.

این ماژول‌ها برای ماشین‌آلات فشرده CNC طراحی شده‌اند که در آن‌ها تقاضای کل قدرت سیستم درایو کم است: تراش‌های کوچک CNC با دو محور سروو و یک موتور اسپیندل نسبتاً کوچک، مراکز ماشین‌کاری فشرده با سه محور و یک اسپیندل میان‌رده، یا سایر ماشین‌های تخصصی که توان مجموع موتور در آن‌ها بین 5.5 تا 11 کیلو وات است.

PSM-5.5 و PSM-11 پایین محدوده منبع تغذیه سری آلفا FANUC را پر می کنند.

در زمینه سیستم درایو، رتبه‌بندی کیلووات PSM نشان‌دهنده توان پیوسته‌ای است که می‌تواند به طور همزمان به تمام تقویت‌کننده‌های سروو و اسپیندل متصل شود.

یک PSM-5.5 که یک ماشین تراش دو محوره با یک موتور اسپیندل 3.7 کیلووات تغذیه می کند، تقریباً 1.8 کیلووات برای هر دو محور سروو ترکیبی در دسترس است - که معمولاً برای سروو موتورهای کوچکتر در ماشین های تراش فشرده کافی است.

یک PSM-11 که سه محور به اضافه یک اسپیندل 7.5 کیلوواتی را پوشش می‌دهد، پیکربندی محکم‌تری است اما هنوز برای ماشین‌هایی با رتبه‌بندی موتورهای سروو متوسط ​​عملی است.

برد سیم کشی A16B-2202-0420، مانند همتای خود A16B-2202-0421، یک جزء قدرت دامنه است - ورودی برق سه فاز 200VAC را مدیریت می کند و آن را به باس DC تبدیل می کند که تقویت کننده های سروو و اسپیندل متصل از آن استخراج می شوند.

معماری آن از همان اصول پیروی می کند: پل یکسو کننده، مدار پیش شارژ، اینورتر احیاکننده (یا ترمز مقاومتی در انواع PSMR)، و توزیع باس DC.

ارجاع متقابل از A16B-2202-0420 به A16B-2202-0421 در مرز بازبینی 04C/05D نشان دهنده اصلاح سخت افزار مداوم FANUC در سری آلفا PSM است.

-0420 بورد قدیمی تر و با ویرایش قبلی است. -0421 نشان دهنده طراحی به روز شده مورد استفاده در ماژول های با تجدید نظر بعدی و ظرفیت بالاتر است.

مشخصات کلیدی

درایوهای فشرده آلفا PSM در زمینه - زمینه نگهداری

PSM-5.5 و PSM-11 بر روی ماشین‌ابزارهای فشرده نصب می‌شدند که در دهه 1990 و اوایل دهه 2000 برای کارگاه‌های کوچک و کارگاه‌ها انتخاب محبوب بودند.

پایه نصب شده قابل توجهی از این ماشین‌ها امروزه به کار خود ادامه می‌دهد - تراش‌های کوچک CNC که اجزای تبدیل‌شده را تولید می‌کنند، مراکز ماشین‌کاری عمودی فشرده که برای تولید نمونه اولیه و کوتاه‌مدت استفاده می‌شوند، و ماشین‌های تخصصی مانند وسایل سنگ‌زنی CNC و سیستم‌های حکاکی.

برای این ماشین‌ها، هزینه‌های تعمیر و نگهداری با مراکز تولید بزرگ و با ارزش متفاوت است.

ارزش باقیمانده ماشین ابزار ممکن است کم باشد، اما نقش خاص آن در جریان تولید به این معنی است که زمان از کار افتادگی همچنان مخل است.

برد سیم کشی A16B-2202-0420 - یا معمولاً ماژول کامل PSM - قطعه ای است که خرابی آن ماشین را به طور کامل متوقف می کند و در دسترس بودن سریع جایگزین آزمایش شده را در اولویت قرار می دهد.

PSM های A06B-6077-H106 و H111 از نظر فیزیکی کوچکتر از ماژول های A06B-6087 با ظرفیت بالاتر هستند و ساختار داخلی آنها به نسبت فشرده تر است.

این فشردگی به این معنی است که تعویض قطعه در ماژول - به ویژه خازن های الکترولیتی باس DC - به مراقبت بیشتری نسبت به ماژول های بزرگتر نیاز دارد، اما ذاتا برای یک تکنسین درایو با تجربه دشوارتر نیست.

حالت های رایج شکست برای ماژول های کم مصرف آلفا PSM

پیری خازن باس DC:خازن های الکترولیتی در بخش صاف کردن باس DC بر حسب زمان، دما و ساعات کار پیر می شوند. پس از 10-15 سال خدمات، ظرفیت آنها کاهش می یابد و ESR (مقاومت سری معادل) آنها افزایش می یابد.

این اثر باعث افزایش موج‌های باس DC می‌شود - ولتاژ شین بیشتر در اطراف مقدار اسمی خود نوسان می‌کند، زیرا خازن‌ها دیگر نمی‌توانند گذرهای جریان را به طور موثر جذب کنند. علائم عبارتند از: آلارم های گاه به گاه غیرقابل توضیح در طول تغییر محورها، کدهای هشدار PSM که به طور متناوب ظاهر می شوند (به ویژه در لحظات پرتقاضا مانند شتاب همزمان محور)، و کاهش قابلیت حداکثر گشتاور.

خرابی اجزای مدار پیش شارژ:مقاومت پیش شارژ جریان هجومی را در هنگام روشن شدن محدود می کند. اگر این مقاومت کاهش یابد (مقاومت افزایش یابد) یا باز نشود، باس DC یا شارژ نمی شود یا به کندی شارژ می شود.

اگر کنتاکتور بای پس یا مدار محرک آن از کار بیفتد، باس به طور دائم از طریق مقاومت شارژ می شود - که ممکن است در بار سبک کار کند اما در صورت نیاز از کار می افتد. این حالت "آماده PSM، اما ولتاژ باس کم" را ایجاد می کند که CNC آن را به عنوان یک خطای تقویت کننده سروو تشخیص می دهد.

تخریب اجزای یکسو کننده:دیودهای یکسو کننده یا تریستورهایی که AC را به DC تبدیل می کنند، می توانند در طول زمان تخریب شوند، به خصوص اگر منبع تغذیه دستگاه دچار تغییرات ولتاژ باشد.

یکسو کننده های تخریب شده ولتاژ باس DC کمتر از حد معمول یا افزایش محتوای هارمونیک AC در گذرگاه تولید می کنند.

A16B-2202-0420 در مقابل A16B-2202-0421 - انتخاب تخته مناسب

تمایز کلیدی بین این دو برد سیم‌کشی، ماژول PSM است که به آن تعلق دارند، که با سطح تجدید نظر ماژول PSM تعیین می‌شود:

اگر ماژول PSM یک A06B-6077-H106 (PSM-5.5) یا A06B-6077-H111 (PSM-11) است - هر تجدیدنظری - برد سیم کشی قابل اجرا A16B-2202-0420 است.

اگر ماژول PSM A06B-6087-H115 (PSM-15) یا بزرگتر است - نسخه 05D یا جدیدتر - برد سیم کشی قابل اجرا A16B-2202-0421 است.

اگر ماژول PSM نسخه A06B-6087-H115 (PSM-15) است (نوعی قبلی) - برد سیم کشی قابل اجرا A16B-2202-0421 نیز هست، اما با پیکربندی برد کنترل نسخه قبلی.

هنگامی که تاریخچه بازبینی کامل ماژول PSM نامشخص است، ایمن ترین رویکرد جایگزینی ماژول کامل PSM (محفظه، برد سیم کشی و برد کنترل با هم) به عنوان یک واحد همسان و آزمایش شده از یک تامین کننده متخصص است، به جای تعویض برد سیم کشی به صورت مجزا.

سوالات متداول

Q1: ماژول PSM-5.5 چراغ هشدار "1" را هنگام روشن شدن نشان می دهد. آیا این نشان می دهد که برد سیم کشی خراب شده است؟

LED "1" در عیب یابی PSM سری آلفا FANUC معمولاً یک قطع برق کنترل را نشان می دهد - ورودی برق کنترلی 24 ولت به PSM ثابت نشده است.

این به منبع 24 ولت خارجی یا سیم کشی آن اشاره می کند نه برد سیم کشی برق A16B-2202-0420. برد سیم کشی مدار اصلی (تبدیل AC به DC) را کنترل می کند، نه ورودی برق کنترل را.

قبل از بررسی برد سیم‌کشی، منبع تغذیه 24VDC به کانکتور برق کنترل PSM را بررسی کنید.

Q2: آیا می توان A16B-2202-0420 را با A16B-2202-0421 در PSM-5.5 یا PSM-11 جایگزین کرد؟

اینها بردهای مختلفی هستند که برای مدل های مختلف PSM طراحی شده اند. در حالی که آنها یک معماری عملکردی مشترک دارند، رتبه بندی اجزا، ابعاد فیزیکی و تخصیص اتصالات آنها با محفظه PSM مربوطه آنها مطابقت دارد.

نصب برد -0421 در محفظه A06B-6077 PSM-5.5 یا PSM-11 پشتیبانی نمی شود - طرح بندی کانکتور و پیکربندی مدار متفاوت است. مانند-برای-مانند: -0420 را به جای -0420 در سری A06B-6077 جایگزین کنید.

Q3: دستگاه در حال کار بود، سپس PSM-11 ناگهان با زنگ هشدار خاموش شد. دستگاه تحت بار زیاد نبود. چه چیزی باید بررسی شود؟

خاموش شدن غیرمنتظره تحت بار کم اغلب یک رویداد حرارتی است - حفاظت حرارتی PSM به دلیل اینکه دمای داخلی از آستانه فراتر رفته است، خاموش شده است. حتی در بار کم موتور، PSM در مدارهای خود گرما تولید می کند.

فن خنک کننده PSM را بررسی کنید (در صورت نصب): فن مسدود شده یا تخریب شده شایع ترین علت خاموش شدن حرارتی غیرمنتظره در ماژول های PSM قدیمی است. همچنین بررسی کنید که مسیرهای تهویه کابینت مسدود نشده باشد و دمای محیط داخل کابینت مطابق با مشخصات باشد.

اگر فن کار می کند و دماها نرمال است، ولتاژ باس DC را اندازه گیری کنید - ولتاژ باس خارج از مشخصات (خیلی زیاد یا خیلی کم) همچنین می تواند باعث خاموش شدن محافظ شود.

Q4: آیا A16B-2202-0420 با PSM-15 در سری A06B-6087 سازگار است؟

طبق مستندات سری آلفای FANUC، A06B-6087-H115 PSM-15 نسخه B یا جدیدتر از برد سیم کشی A16B-2202-0421 (نسخه 05D یا جدیدتر) استفاده می کند، در حالی که نسخه A16B-2202-0421 از برد کنترلی قبلی استفاده می کند.

A16B-2202-0420 با ماژول های A06B-6077 PSM-5.5 و PSM-11 مرتبط است. قبل از انتخاب برد سیم‌کشی جایگزین، اصلاح ماژول PSM خاص را از روی پلاک آن تأیید کنید.

Q5: پس از تعمیرات اساسی ماژول PSM با یک برد سیم‌کشی جایگزین، دستگاه "آژار SV" را در تمام محورهای سروو هنگام راه‌اندازی نشان می‌دهد. علت چیست؟

آلارم سروو تمام محورها هنگام راه اندازی پس از تعویض PSM معمولاً نشان می دهد که باس DC به ولتاژ کاری نرسیده است - تقویت کننده های سروو قبل از شروع اولیه منتظر می مانند تا گذرگاه DC به سطح آستانه برسد.

این ممکن است در صورتی اتفاق بیفتد که: مدار پیش شارژ برد سیم‌کشی جایگزین معیوب باشد (اتوبوس شارژ نمی‌شود)، PSM هنوز سیگنال MCON (کنترل کنتاکتور مغناطیسی) را از CNC (که برای تکمیل توالی قبل از شارژ لازم است) دریافت نکرده باشد، یا فیوزهای خط AC برای PSM دست نخورده باشند.

ولتاژ باس DC را مستقیماً در باس بار در PSM یا در ماژول SVM اندازه‌گیری کنید - اگر کمتر از سطح عملیاتی مورد انتظار است (معمولاً حدود 270 تا 300 ولت DC برای ورودی 200 VAC)، توالی پیش شارژ PSM با موفقیت کامل نشده است.
