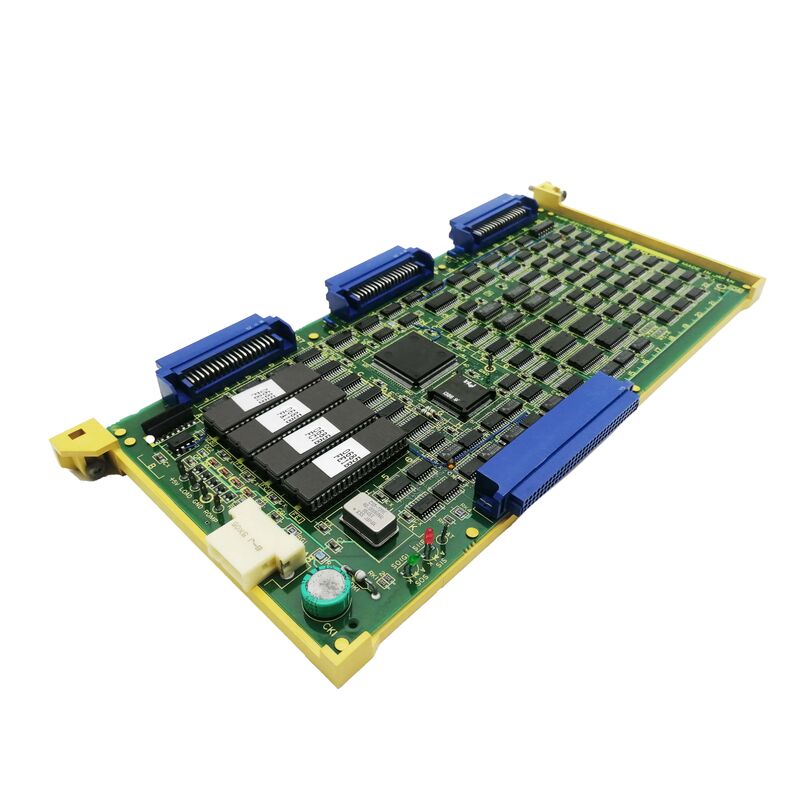

A16B-2201-0851 | برد مدار چاپی FANUC PMC-NB — PCB کنترل دستگاه CNC F15M / F15T / F15B

کاری که PMC در سیستم CNC FANUC انجام می دهد

ماشین ابزار CNC دارای دو لایه کنترل مجزا هستند که به طور همزمان کار می کنند:

راCNCتمام حرکت محور، سرعت دوک، درون یابی و اجرای برنامه G-code - عملکردهای ماشینکاری دقیق را کنترل می کند.

راPMC(کنترل ماشین قابل برنامه ریزی) همه چیز را کنترل می کند: روشن/خاموش مایع خنک کننده، کنترل نوار نقاله تراشه، قفل درب، ترتیب تعویض ابزار، منطق گیره هیدرولیک، انتقال پالت، لامپ های پانل اپراتور و دکمه های فشاری. PMC برنامه های منطقی نردبانی را اجرا می کند - اساساً یک PLC تعبیه شده در CNC FANUC - و مستقل از برنامه حرکت CNC اجرا می شود.

A16B-2201-0851 برد کنترل سری PMC-NB است که این منطق توالی ماشین را در سیستم های FANUC 15M (مرکز ماشینکاری)، 15T (مرکز چرخش) و CNC 15B اجرا می کند.

اطلاعات کلیدی محصول

سری FANUC 15 - ماشینکاری، تراشکاری و انواع B-Type

A16B-2201-0851 از سه نوع CNC در سری FANUC 15 استفاده می کند:

F15M (مرکز ماشینکاری):15M CNC مراکز ماشینکاری عمودی، مراکز ماشینکاری افقی و ماشینهای فرز چند محوره با کارایی بالا را کنترل می کند. PMC-NB توالی تعویض ابزار، شاتل پالت، گیره محور، مدیریت مایع خنک کننده و منطق پانل اپراتور را کنترل می کند.

F15T (مرکز گردش):15T CNC مراکز تراش و تراش را کنترل می کند. عملکردهای PMC-NB شامل tailstock و کنترل استراحت ثابت، رابط های تغذیه کننده نوار، توالی گیر قطعات و منطق گیره چاک/کلت است.

F15B:گونه ای از پلت فرم سری 15 که توسط همان برد A16B-2201-0851 PMC-NB نیز پشتیبانی می شود.

سناریوهای کاربردی

تشخیص عیب تعویض ابزار:یک مرکز ماشین‌کاری با FANUC 15M CNC یک زنگ زمان‌بندی تغییر تصادفی ابزار ایجاد می‌کند. آلارم در دنباله اجرای تعویض ابزار PMC رخ می دهد. پس از رد دلایل مکانیکی، برد PMC-NB به عنوان منبع خطا شناسایی می شود. جایگزینی A16B-2201-0851 اجرای قابل اعتماد تغییر ابزار را بازیابی می کند.

تعمیر و بازسازی CNC:یک سیستم CNC FANUC 15T پس از یک رویداد خطای برق در حال بازیابی است. تخته های متعدد بازرسی می شوند. تست برد PMC-NB ناموفق بود و با A16B-2201-0851 جایگزین شد. پس از بارگذاری مجدد برنامه PMC و تأیید توالی ماشین، ماشین تراش به تولید باز می گردد.

انبار یدکی پیشگیرانه:یک مرکز تولیدی که چندین CNC سری 15 FANUC را کار می‌کند، A16B-2201-0851 را به عنوان یک یدکی حیاتی نگه می‌دارد، که پاسخ سریع به خرابی برد PMC را بدون توقف طولانی‌مدت دستگاه ممکن می‌سازد.

سوالات متداول

Q1: با تعویض A16B-2201-0851 چه اتفاقی برای برنامه PMC می افتد؟

برنامه نردبان PMC در حافظه غیر فرار در سیستم CNC ذخیره می شود. در اکثر پیکربندی های سری 15، برنامه در حافظه CNC مستقل از خود برد PMC نگهداری می شود. پس از جایگزینی A16B-2201-0851، برنامه PMC معمولاً از یک نوار پشتیبان، انتقال RS-232 یا دستگاه ورودی/خروجی مجدداً بارگیری می شود. همیشه قبل از تعویض برد تأیید کنید که یک نسخه پشتیبان معتبر از برنامه PMC وجود دارد و پس از نصب، عملکرد برنامه PMC را از طریق آزمایش توالی کامل ماشین بررسی کنید.

Q2: اهمیت تعیین "W/O CAP" برای A16B-2201-0851 چیست؟

"W/O CAP" به این معنی است که برد بدون خازن پشتیبان باتری عرضه می شود. برخی از انواع بردهای PMC-NB شامل یک خازن داخلی برای حفظ محتویات حافظه SRAM در هنگام قطع برق کوتاه هستند. نوع W/O CAP به پشتیبان گیری باتری سیستم یا ترتیب حافظه جایگزین برای حفظ برنامه در هنگام خاموش شدن متکی است. هنگام تعویض برد موجود، پیکربندی برد اصلی - W/O CAP یا با خازن - را مطابقت دهید تا طراحی حفظ حافظه سیستم حفظ شود.

Q3: آیا A16B-2201-0851 می تواند در تمام مدل های سری FANUC 15 استفاده شود؟

A16B-2201-0851 برای FANUC 15M، 15T و 15B تایید شده است. سایر انواع سری 15 - مانند 15MA یا 15TA - بسته به پیکربندی CNC و نسخه نرم افزار خاص، ممکن است از برد PMC مشابه یا متفاوت استفاده کنند. قبل از نصب A16B-2201-0851 در یک سیستم، تأیید کنید که مدل CNC هدف 15M، 15T یا 15B است و بررسی کنید که ویرایش برد با نسخه سخت افزار مورد انتظار PMC-NB CNC نصب شده مطابقت دارد.

Q4: آیا برد PMC-NB قابل تعمیر است یا همیشه تعویض آن ضروری است؟

تعمیر PCB در سطح جزء از نظر فنی برای A16B-2201-0851 امکان پذیر است. شرکت های خدمات CNC FANUC تعمیر تخته را با استفاده از گریدهای اصلی یا معادل آن ارائه می دهند. زمانی که برد تعویض مستقیم تایید شده در دسترس نباشد، تعمیر یک گزینه مناسب است. برای ماشین های حیاتی تولید، تعمیر برد توسط متخصص تعمیرات خبره FANUC جایگزین قابل قبولی برای جایگزینی است، مشروط بر اینکه برد تعمیر شده قبل از نصب مجدد تحت آزمایش عملکردی قرار گیرد.

Q5: A16B-2201-0851 در کجای کابینت CNC قرار دارد؟

در کابینت‌های CNC سری 15 FANUC، برد PMC-NB در واحد کنترل اصلی نصب می‌شود - مجموعه‌ای که روی رک شامل برد پردازنده، کارت‌های کنترل محور و سایر بردهای CNC است. محل برد داخل رک به پیکربندی کابینت سری 15 خاص و مکمل کل برد سیستم بستگی دارد. قبل از برداشتن یا تعویض A16B-2201-0851، برای نقشه تخصیص اسلات خاص سیستم نصب شده، به کتابچه راهنمای سخت افزار FANUC 15M/15T/15B مراجعه کنید.
