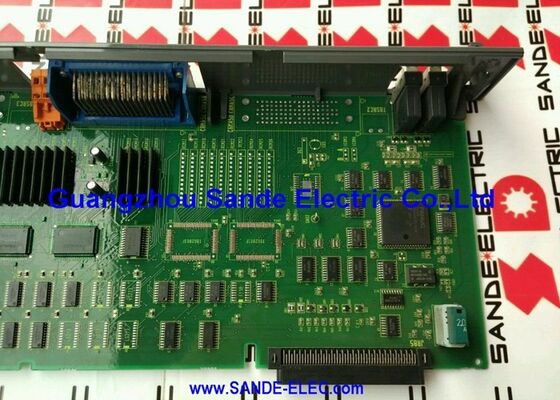

1 پی سی استفاده شده Fanuc A16B-2201-0722 A16B22010722 A16B-22O1-O722 PCB Board در وضعیت خوب

A16B-2201-0722 | برد اصلی CPU سری 20 A FANUC — F20 / 3 محوره CNC Master PCB / 20A و کنترل 20MA

FANUC Series 20-A - پلت فرم CNC F20

FANUC Series 20 (که معمولاً F20 یا FS-20 نوشته می شود) یک سیستم CNC میان رده از نسل سری 20 FANUC است که بین پلتفرم های فشرده سری 0 و سری 15 و 16 با مشخصات بالا قرار گرفته است. نوع "A" (سری 20-A) پیکربندی سخت افزاری نسل اول خانواده سری 20 را مشخص می کند.

A16B-2201-0722 برد اصلی CPU - مادربرد - سیستم کنترل سری 20-A است. هر تابع CNC از طریق این برد جریان دارد:

اجرای برنامه CNC:برد اصلی CPU برنامه های جزئی را پردازش می کند، الگوریتم درون یابی را اجرا می کند که مسیرهای ابزار برنامه ریزی شده را به دستورات حرکت محور هماهنگ تبدیل می کند و ذخیره سازی و بازیابی برنامه را مدیریت می کند.

هماهنگی سه محوری:نامگذاری "3 AXES" ظرفیت درونیابی و کنترل محور برد را تأیید می کند - همزمان با مدیریت سه خروجی فرمان محور سروو برای پیکربندی مرکز ماشینکاری یا محور مرکز چرخش (معمولا X، Y، Z یا X، Z به علاوه محورهای مرتبط با دوک نخ ریسی).

رابط PMC:برد اصلی CPU میزبان عملکرد PMC (کنترل کننده ماشین قابل برنامه ریزی) است - PLC یکپارچه که منطق توالی ابزار ماشین را مدیریت می کند، از جمله تغییرات ابزار، خنک کننده، و عملکردهای پانل اپراتور.

رابط CRT/MDI:ورودی اپراتور از صفحه کلید MDI و خروجی به صفحه نمایش CRT از طریق برد اصلی CPU مدیریت می شود - و آن را به گره مرکزی برای ارتباط اپراتور و ماشین تبدیل می کند.

مشخصات کلیدی

سری 20-A در سلسله مراتب CNC FANUC

FANUC Series 20 در یک موقعیت خاص در تاریخچه محصول CNC FANUC قرار دارد:

زمینه نسل:سری 20 به عنوان جایگزین توانمندتری برای سری 0 برای کاربردهایی که به ظرفیت محوری یا عملکرد پردازشی بیشتری نیاز دارند، معرفی شد، در حالی که مقرون به صرفه تر از سیستم های سری 15 یا 16 با امکانات کامل است.

کاربردهای ماشینی:سری 20MA (نوع مرکز ماشینکاری 20-A) به مراکز ماشینکاری عمودی و افقی نیاز دارد که به سه محور کنترل شده به اضافه کنترل دوک نیاز دارند - پیکربندی استاندارد برای ماشینکاری 3 محوره قطعات منشوری.

A16B-2201-0722 به عنوان PCB اصلی:برد اصلی CPU حیاتی ترین برد تکی در رک کنترل سری 20-A است. یک خطا در اینجا کل عملکرد CNC را غیرفعال می کند. همه بردهای دیگر - ورودی/خروجی، محور، نمایشگر، گسترش PMC - به عملکرد برد اصلی CPU بستگی دارد.

سناریوهای کاربردی

خطای برد پردازنده سری 20-A:یک مرکز ماشین‌کاری CNC سری 20-A FANUC خطاهای سطح سیستم CNC را ایجاد می‌کند - CNC راه‌اندازی نمی‌شود یا آلارم‌های سطح CPU را تولید می‌کند که نمی‌توانند به هیچ محور یا برد جانبی منتسب شوند. A16B-2201-0722 به عنوان خطای اصلی برد پردازنده شناسایی شده است. جایگزینی عملکرد کامل CNC را بازیابی می کند.

بازسازی سیستم کنترل سری 20MA:یک ماشین تولیدی که دارای CNC سری 20MA FANUC است تحت بازسازی سیستم کنترل قرار می گیرد. برد اصلی CPU A16B-2201-0722 به عنوان بخشی از تعمیرات اساسی سیستم کنترل تعویض شده است.

سوالات متداول

Q1: رابطه بین "Series 20-A"، "F20" و "20MA" در زمینه A16B-2201-0722 چیست؟

این اصطلاحات همگی یک نسل CNC یا نزدیک به هم را توصیف می کنند. "Series 20" یا "F20" نام خانوادگی محصول است. "20-A" بازبینی سخت افزار خاص (A = نسل اول) را مشخص می کند. "20MA" نوع کاربردی مرکز ماشینکاری سری 20-A است. برد اصلی CPU A16B-2201-0722 به خانواده سری 20-A خدمت می کند - برای هر دو نوع استاندارد 20-A و 20MA مرکز ماشینکاری تایید شده است.

Q2: چرا A16B-2201-0722 فقط از 3 محور پشتیبانی می کند - آیا می توان از آن در یک ماشین 4 محور استفاده کرد؟

نام "3 AXES" نشان دهنده ظرفیت درونیابی محور و کنترل محور است که در این پیکربندی برد خاص تعبیه شده است. یک دستگاه CNC 4 محوره یا بالاتر به یک نوع برد اصلی متفاوت یا سخت افزار توسعه محور اضافی نیاز دارد. استفاده از A16B-2201-0722 در یک ماشین 4 محوره بدون پیکربندی صحیح باعث ایجاد عدم تطابق پیکربندی محور می شود. قبل از سفارش، شمارش محور مورد نیاز را از مدارک الکتریکی ماشین ابزار تأیید کنید.

Q3: آیا جایگزینی A16B-2201-0722 به پشتیبان گیری و بازیابی کامل اطلاعات CNC نیاز دارد؟

بله برد اصلی CPU، کنترل‌کننده مرکزی است – جایگزینی آن نیاز به یک نسخه پشتیبان کامل از تمام داده‌های CNC (برنامه‌های بخش، پارامترها، افست ابزار، نردبان PMC) قبل از برداشتن برد دارد. پس از نصب A16B-2201-0722 جایگزین، قبل از اینکه CNC بتواند به کار عادی خود ادامه دهد، باید تمام داده های پشتیبان گیری شده بازیابی شوند. هرگز برد اصلی CPU را بدون فایل های پشتیبان فعلی تعویض نکنید.

Q4: آیا می توان از A16B-2201-0722 در CNC سری 21 FANUC نیز استفاده کرد؟

لیست خدمات این برد آن را در رابطه با هر دو سیستم CNC سری 20 و سری 21 ذکر می کند. سری 21 در معماری سخت افزاری ارتباط نزدیکی با سری 20 دارد. اینکه آیا A16B-2201-0722 به طور مستقیم در سری 21 کار می کند یا خیر، به بازبینی سخت افزار رک کنترل خاص بستگی دارد. قبل از نصب در سیستم سری 21، از اسناد سخت افزاری قابل اجرا سری 20 / سری 21 FANUC اطمینان حاصل کنید.

Q5: کدام کدهای زنگ CNC مشخصی نشان دهنده یک خطای اصلی برد CPU در سری 20-A هستند؟

خطاهای اصلی برد CPU در سیستم‌های سری 20-A FANUC معمولاً این موارد را ایجاد می‌کنند: آلارم‌های سطح سیستم که قبل از شروع روشن شدن کامل CNC ظاهر می‌شوند (خطاهای برابری ROM/RAM، آلارم‌های تایمر مراقب)، خطاهای باس CPU، یا عدم نمایش کامل صفحه اپراتور پس از روشن شدن. این آلارم‌ها از آلارم‌های محوری (که به سخت‌افزار سروو اشاره می‌کنند) یا آلارم‌های PMC (که به خطاهای ترتیبی اشاره می‌کنند) متمایز هستند. اگر CNC در هنگام بوت شدن به صفحه نمایشگر اپراتور نرسد و هیچ عیب برد جانبی شناسایی نشود، A16B-2201-0722 کانون اصلی تشخیصی است.
