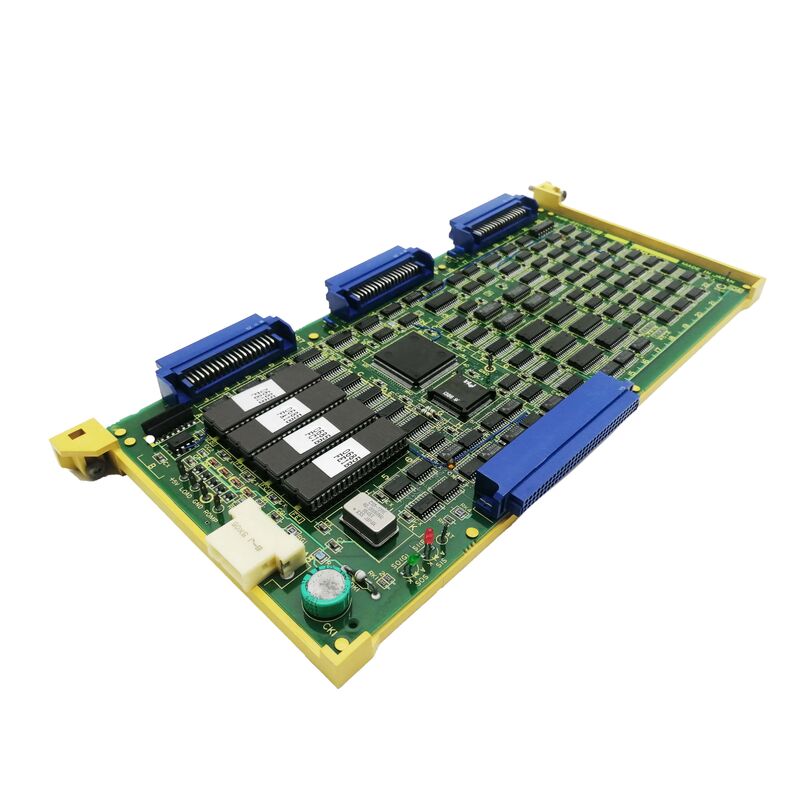

A16B-2201-0351 | PCB بافر چند محوره FANUC Series 15-B — Sub CPU / Max Sub-B / Multi-Axis Control / Synchronous Control / Series 15-B

معماری فرعی CPU در سری 15-B - چرا یک پردازنده دوم؟

FANUC Series 15-B برای سخت‌ترین ماشین‌ابزارهای چند محوره طراحی شده است - خطوط انتقال، مراکز ماشینکاری چند دوکی بزرگ، و سیستم‌های تولید انعطاف‌پذیر که تعداد محورها به 8، 12 یا بیشتر می‌رسد. مدیریت این بسیاری از محورها به طور همزمان بر بودجه زمان واقعی CPU اصلی مالیات می‌دهد.

سری 15-B از طریق معماری فرعی CPU به این موضوع می پردازد: CPU اصلی توابع CNC اولیه (برون یابی برنامه، رابط کاربری، ارتباطات) را انجام می دهد، در حالی که یک برد CPU فرعی اختصاصی کنترل محور توسعه یافته و عملکردهای همزمان را کنترل می کند. A16B-2201-0351 این برد فرعی CPU است - نام "Max Sub-B" نشان می دهد که حداکثر قابلیت موجود در گزینه زیر CPU برای سری 15-B را دارد.

اطلاعات کلیدی محصول

Max Sub-B - بالاترین مشخصات زیر CPU

در خانواده بردهای CPU فرعی سری 15-B، انواع مختلفی از سطوح توانایی متفاوتی را ارائه می دهند:

• A16B-2201-0310 (Sub-A، پرسرعت):CPU فرعی با سرعت بالا برای برنامه هایی که نیاز به پاسخ محوری سریع دارند
• A16B-2201-0331:به طور خاص برای کنترل چند محوری، کنترل همزمان، و بررسی نقص
• A16B-2201-0351 (حداکثر Sub-B):برد CPU فرعی با حداکثر مشخصات، مجموعه قابلیت بررسی کامل چند محوری، همزمان و نقص عملکرد را ارائه می دهد.

نام "Max" برای A16B-2201-0351 نشان می دهد که دارای حداکثر ویژگی در کلاس Sub-B است - مناسب برای سخت ترین پیکربندی های سری 15-B.

سناریوهای کاربردی

خطای بزرگ مرکز ماشینکاری زیر CPU:مرکز ماشینکاری چند محوره سری 15-B با 12 محور کنترل شده، زنگ هشدار مربوط به برد فرعی CPU را ایجاد می کند. محورهای 5-12 در دسترس نیستند. A16B-2201-0351 به عنوان برد شکست خورده شناسایی شده است. تعویض، عملیات چند محوری کامل را بازیابی می کند.

خطای کنترل محور همزمان:یک ماشین از نوع دروازه ای با محورهای دروازه ای همگام، یک زنگ کنترل همزمان ایجاد می کند. عملکردهای همزمان ارائه شده توسط A16B-2201-0351 مختل می شوند. تعویض برد حرکت هماهنگ جفت محور سنکرون را بازیابی می کند.

سوالات متداول

Q1: تفاوت بین A16B-2201-0351 (Max Sub-B) و A16B-2201-0331 چیست؟

هر دو برد برای سری 15-B عملکردهای کنترل چند محوره، کنترل همزمان و بررسی خرابی را ارائه می دهند. A16B-2201-0351 "Max Sub-B" نامگذاری شده است که نشان دهنده توانایی بالاتر یا منابع پردازش اضافی در مقایسه با A16B-2201-0331 است. از اسناد سخت افزاری FANUC Series 15-B تأیید کنید که کدام نوع CPU برای پیکربندی محور سیستم خاص مورد نیاز است.

Q2: آیا جایگزینی A16B-2201-0351 نیاز به تنظیم مجدد پارامترهای محور دارد؟

پارامترهای محورهای چند محوره و همزمان در حافظه پارامتر اصلی CNC ذخیره می شوند، نه در برد فرعی CPU. جایگزین کردن A16B-2201-0351 پارامترهای محور را پاک نمی کند. پس از نصب جایگزین، CNC دوباره ارتباط خود را با برد فرعی CPU برقرار می کند و پیکربندی محور موجود را اعمال می کند. همه عملکردهای محور از جمله رفتار جفت همزمان را پس از تعویض بررسی کنید.

Q3: کدام آلارم‌های CNC نشان می‌دهند که A16B-2201-0351 به جای خطای درایو محور، از کار افتاده است؟

خطاهای برد فرعی CPU معمولاً آلارمی ایجاد می کند که چندین محور را به طور همزمان تحت تأثیر قرار می دهد - به ویژه محورهایی که فراتر از ظرفیت اصلی CPU اصلی هستند. اگر محورهای 1 تا 4 به طور عادی کار می کنند اما محورهای 5+ همه با هم هشدار می دهند، برد CPU فرعی مظنون اصلی است. آلارم های تک محوری (یک محور خارج از مجموعه) معمولاً به درایو یا موتور سروو برای آن محور خاص اشاره می کنند تا پردازنده فرعی.

Q4: آیا A16B-2201-0351 با سیستم های CNC سری 15-A یا سری 15-C سازگار است؟

A16B-2201-0351 برای سری 15-B تایید شده است. سری 15-A از سخت افزارهای مختلف برد فرعی پردازنده (مانند A16B-2200-0081 برای عملکردهای محوری اضافی) استفاده می کند. سری 15-C (در صورت وجود) نسل سخت افزاری خاص خود را دارد. هنگام تهیه این برد، همیشه مدل دقیق سری 15 (15-A, 15-B, 15-C) را مشخص کنید.

Q5: قبل از جایگزینی A16B-2201-0351 چه نسخه پشتیبان از اطلاعات مورد نیاز است؟

مانند هر تعمیر و نگهداری برد اصلی CNC، قبل از تعویض یک نسخه پشتیبان کامل انجام دهید - تمام پارامترهای CNC (شامل پارامترهای محور خاص و محور سنکرون)، همه برنامه های قطعه، داده های ابزار، داده های افست کار و برنامه نردبان PMC. خود برد CPU فرعی داده های برنامه را ذخیره نمی کند، اما در صورت بروز هر مشکل دیگری در طول فرآیند تعویض برد، پشتیبان گیری آن را تضمین می کند.
